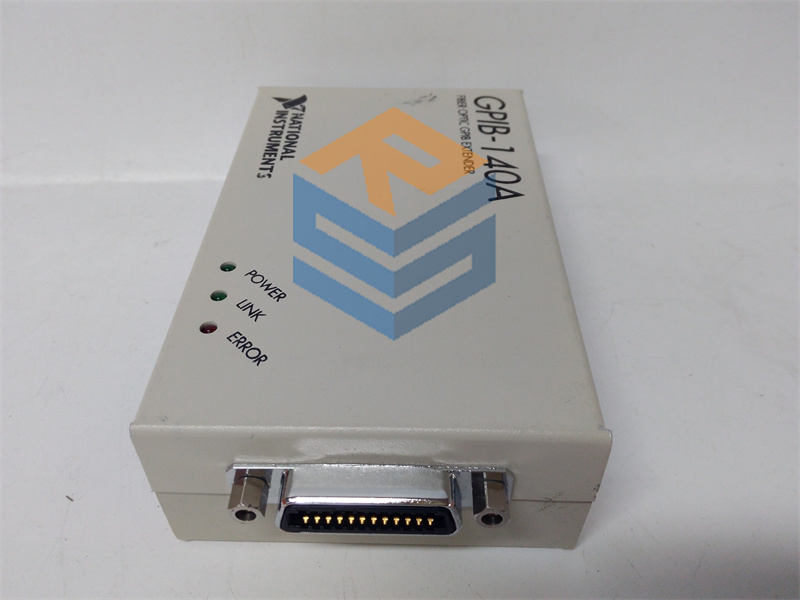

NI GPIB-140A: موسع ناقل GPIB البصري بالألياف الضوئية
Product Brief Description
تُعدّ NI GPIB-140A أداة حيوية من National Instruments تعمل كموسع لناقل GPIB (General Purpose Interface Bus). تُكسر هذه الوحدة القيود المفروضة على طول الكابلات وحمل الأجهزة في نظام GPIB القياسي، مما يُمكن من تمديد شبكة GPIB حتى كيلومتر واحد باستخدام كابلات الألياف الضوئية. تُوفر هذه التقنية نقل بيانات عالي السرعة، وعزلًا كهربائيًا، ومناعة ضد الضوضاء، مما يجعلها مثالية للتطبيقات التي تتطلب توصيل أجهزة الاختبار والقياس على مسافات طويلة.
- نوع المنتج: موسع ناقل GPIB (GPIB Bus Extender).
- الشركة المصنعة: National Instruments (NI).
- الوظيفة الرئيسية: تمديد نطاق ناقل GPIB إلى مسافات طويلة باستخدام الألياف الضوئية.
- التطبيق الأساسي: أنظمة الاختبار والقياس التي تستخدم GPIB عبر مسافات طويلة أو في بيئات صاخبة.
Product Detailed Description
في عالم الاختبارات والقياسات الآلية، يُعد ناقل GPIB (IEEE 488) معيارًا صناعيًا راسخًا لسنوات عديدة. ومع ذلك، فإنه يأتي مع قيود مادية على طول الكابل (20 مترًا إجمالًا) وعدد الأجهزة (15 جهازًا كحد أقصى) لضمان سلامة الإشارة. في التطبيقات الحديثة التي تتطلب تباعدًا أكبر بين أجهزة التحكم والاختبار، تُصبح هذه القيود عائقًا. وهنا يأتي دور NI GPIB-140A. بصفتي خبيرًا في أنظمة الاختبار، يمكنني أن أؤكد لك أن هذا الموسع يُغير قواعد اللعبة لتطبيقات GPIB الممتدة.
إن NI GPIB-140A هو موسع ناقل GPIB يعتمد على الألياف الضوئية. يعمل في أزواج (جهاز واحد في كل طرف من وصلة الألياف الضوئية) لتمديد المسافة التي يمكن أن يُغطيها نظام GPIB. بدلًا من إرسال إشارات GPIB الكهربائية مباشرة عبر مسافات طويلة (مما سيؤدي إلى تدهور الإشارة والتداخل)، تُحوّل GPIB-140A إشارات GPIB إلى إشارات ضوئية، تُرسلها عبر كابل ألياف ضوئية. عند الطرف المستقبِل، تُحوّل الإشارات الضوئية مرة أخرى إلى إشارات GPIB كهربائية.
الميزات والفوائد الرئيسية التي تُقدمها GPIB-140A:
- تمديد مسافة GPIB: تُمكن من توصيل أجهزة GPIB على مسافات تصل إلى 1 كيلومتر باستخدام كابل ألياف ضوئية. (تُقدم نسخة GPIB-140A/2 تمديدًا يصل إلى 2 كيلومتر).
- عزل كهربائي: تُوفر كابلات الألياف الضوئية عزلًا كهربائيًا كاملاً بين نظامي GPIB عند الطرفين. هذا يُقلل بشكل كبير من مشاكل الحلقات الأرضية (ground loops) والتداخل الكهرومغناطيسي (EMI) والضوضاء، مما يُحسن من موثوقية الاتصال في البيئات الصناعية الصاخبة.
- سرعات نقل بيانات عالية: تُدعم سرعات تصل إلى 1.1 ميجابايت/ثانية بمعيار IEEE 488.1 و أكثر من 2.8 ميجابايت/ثانية باستخدام بروتوكول HS488 الأسرع من National Instruments.
- الشفافية الوظيفية: تعمل هذه الموسعات بشكل شفاف تمامًا على مستوى البرامج. هذا يعني أن البرامج والتكوينات الحالية لنظام GPIB لا تحتاج إلى تعديل للعمل مع نظام ممتد بواسطة GPIB-140A.
- زيادة عدد الأجهزة: تُمكن بعض إصدارات هذا الموسع (مثل GPIB-140A/2) من زيادة الحد الأقصى لعدد الأجهزة المتصلة بنظام GPIB من 15 إلى 26 جهازًا، مما يُوفر مرونة أكبر في تصميم النظام.
- تقنية النقل المخزن مؤقتًا (Buffered Transfer Technique): تُستخدم هذه التقنية لتحقيق أقصى قدر من الأداء وتقليل تكاليف الكابلات. تُوفر أيضًا مخططًا للتحقق من الأخطاء لضمان رابط خالٍ من الأخطاء.
بالنسبة لمهندسي الاختبار والقياس، يُوفر GPIB-140A حلاً فعالًا من حيث التكلفة لتوسيع بنية نظام الاختبار دون الحاجة إلى إعادة تصميم كاملة أو استخدام طرق اتصال بديلة مُكلفة. أما لمديري المختبرات، فإنه يُمكنهم من وضع أجهزة القياس الحساسة بعيدًا عن مصادر الضوضاء الكهربائية أو في مواقع بعيدة، مع الحفاظ على التحكم الدقيق.
الميزات الأساسية والفوائد الجوهرية
- تمديد مسافة GPIB: يُمكن توصيل أجهزة GPIB على مسافات تصل إلى 1 كم باستخدام كابلات الألياف الضوئية، وتصل إلى 2 كم مع GPIB-140A/2.
- نقل بيانات عالي السرعة: يدعم سرعات تصل إلى 2.8 ميجابايت/ثانية باستخدام بروتوكول HS488.
- عزل كهربائي كامل: تمنع مشاكل الحلقات الأرضية والتداخل الكهرومغناطيسي، مما يحسن موثوقية الإشارة.
- متوافق مع المعايير: يتوافق تمامًا مع معاييري IEEE 488.1 و IEEE 488.2.
- لا يتطلب تعديلات برمجية: يعمل بشكل شفاف مع برامج GPIB الحالية.
- زيادة عدد الأجهزة: يُمكن لبعض الإصدارات دعم ما يصل إلى 26 جهازًا على نظام GPIB واحد.
- سهولة النشر: يُمكن تركيبه وتشغيله بجهد قليل ولا يتطلب أجهزة إضافية معقدة.
المواصفات الفنية
مجالات التطبيق
يُستخدم NI GPIB-140A في أي بيئة تتطلب تمديد نطاق نظام GPIB، بما في ذلك:
- مختبرات البحث والتطوير (R&D): لتوصيل أجهزة القياس المعقدة بمسافات طويلة من أجهزة التحكم.
- خطوط الإنتاج والاختبار الآلي: في المصانع التي تحتاج إلى التحكم في أجهزة الاختبار الموجودة في مناطق مختلفة أو بعيدة.
- أنظمة المراقبة طويلة المدى: حيث تُجمع البيانات من أجهزة GPIB المنتشرة على مساحة واسعة.
- بيئات الاختبار ذات الضوضاء العالية: حيث يكون العزل الكهربائي الذي تُوفره الألياف الضوئية ضروريًا.
- المختبرات الجامعية ومراكز الأبحاث: لإنشاء بيئات اختبار مرنة وقابلة للتوسع.
منتجات ذات صلة قد تهمك
يتكامل NI GPIB-140A مع العديد من منتجات National Instruments الأخرى ومعدات الاختبار:
- وحدات تحكم GPIB من NI (NI GPIB Controllers): مثل بطاقات PCIe-GPIB، و USB-GPIB-HS، أو وحدات التحكم المضمنة التي تحتوي على منافذ GPIB.
- كابلات GPIB القياسية: لتوصيل الموسعات بأجهزة الكمبيوتر والأجهزة.
- أجهزة القياس والتحكم التي تدعم GPIB: مثل أجهزة المتر المتعددة (multimeters)، ومولدات الإشارة (signal generators)، ومقاييس التذبذب (oscilloscopes)، ومعدات الاختبار الآخرى.

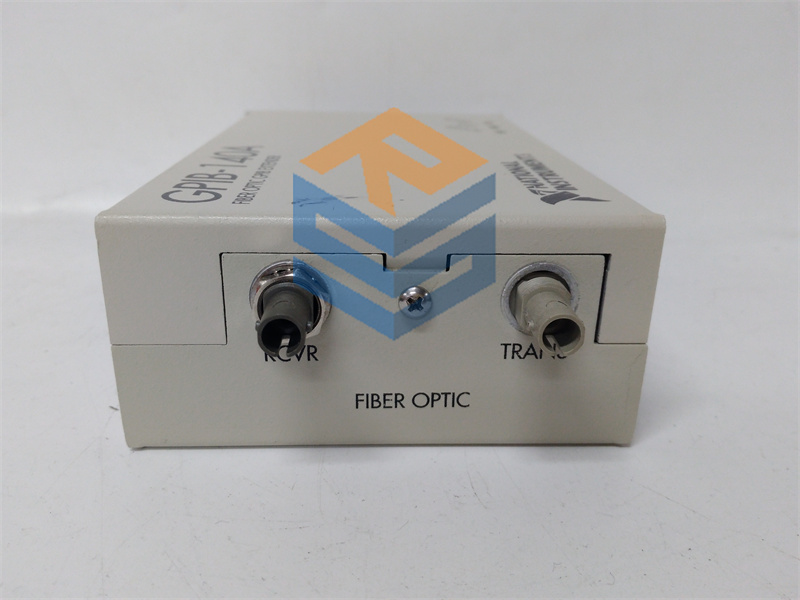

- كابلات الألياف الضوئية (Fiber-Optic Cables): خاصة بكابلات الألياف الضوئية متعددة الأوضاع (multimode fiber-optic cables) مع موصلات ST-style.
- برامج NI LabVIEW أو LabWindows/CVI: لبرمجة وتكوين واجهات وأجهزة GPIB.
- أرفف وتوصيلات الطاقة: لتثبيت وتزويد الموسعات بالطاقة.
هل لديك أي أجهزة GPIB مُعينة تُخطط لتوصيلها بمسافات طويلة؟
