بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التحليل الفني لوحدات الربط الشبكي المتقدمة من ProSoft Technology. تمثل هذه المكونات جسوراً تقنية حيوية لربط الأنظمة القديمة (Legacy) والحديثة داخل بيئة أتمتة Rockwell Automation.
(عناوين المنتج)
- محول ProSoft ANC-100E الأصلي – محول شبكة DH+ إلى EtherNet/IP
- وحدة ProSoft PTQ-PDPMV1 الأصلية – واجهة PROFIBUS DP Master لمنصة Quantum
- قطع غيار ProSoft الأصلية – حلول تحديث الشبكات والربط البيني
- ANC-100E – البديل الذكي والمحمول للربط بين شبكات Allen-Bradley القديمة والحديثة
- PTQ-PDPMV1 – وحدة الاتصال الاحترافية لدمج أجهزة PROFIBUS مع معالجات Schneider Electric Quantum
(وصف موجز)
- ANC-100E (Data Highway Plus to Ethernet Converter): محول خارجي يتيح لأجهزة الكمبيوتر أو المعالجات الحديثة التي تعمل بشبكة EtherNet/IP التواصل مع الأنظمة القديمة التي تعمل بشبكة Data Highway Plus (DH+). هو أداة لا غنى عنها عند تحديث مصانع تستخدم PLC-5 أو SLC 5/04.
- PTQ-PDPMV1 (PROFIBUS DP Master): وحدة يتم تركيبها في رفوف أجهزة Schneider Electric Quantum. تسمح للمعالج بالتحكم في شبكة PROFIBUS DP كـ “Master”، مما يسهل ربط المحركات (VFDs) والحساسات التي تدعم بروتوكول Siemens/Profibus مع نظام تحكم Quantum.
- العلامة التجارية: ProSoft Technology.
- التوافق: حلول متخصصة لمنصات Rockwell Automation و Schneider Electric.
(الوصف التفصيلي)

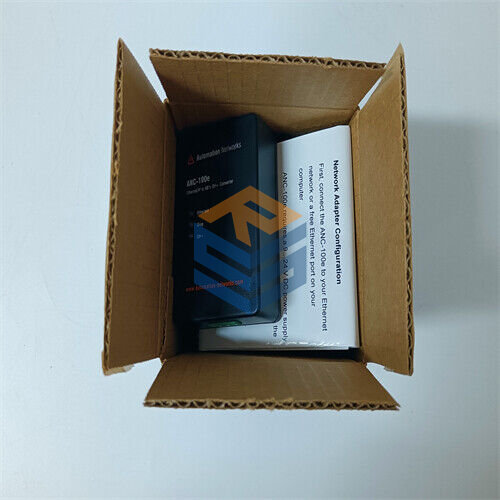

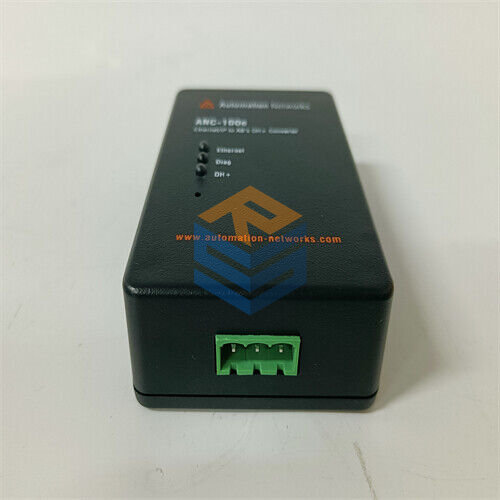

1. محول الشبكة ANC-100E (DH+ to Ethernet)
يعتبر هذا المحول “المنقذ” للمصانع التي ترغب في تحديث أنظمتها دون إعادة تمديد الكابلات بالكامل.
- تحديث الأنظمة (Migration): يسمح لبرمجيات مثل RSLinx بالوصول إلى معالجات PLC-5 القديمة عبر كابل إيثرنت عادي.
- سهولة الإعداد: لا يتطلب برمجيات معقدة؛ يتم ضبطه عبر واجهة ويب بسيطة، ويقوم بتحويل البيانات بآلية “Plug-and-Play”.
- بديل فعال: يعتبر البديل الأكثر مرونة لوحدات 1756-DHRIO التقليدية، خاصة في مهام البرمجة وجمع البيانات (SCADA).
2. وحدة PROFIBUS Master PTQ-PDPMV1
هذه الوحدة مخصصة لمهندسي الأنظمة الذين يحتاجون لدمج معدات من شركات مختلفة تحت مظلة نظام Quantum.
- سعة البيانات: تدعم الربط مع عدد كبير من الأجهزة الطرفية (Slaves) مع تبادل سريع لبيانات الإدخال والإخراج (Cyclic Data).
- التشخيص: توفر أدوات تشخيصية مدمجة لكشف أي انحراف في أداء أجهزة PROFIBUS الميدانية.
- الاعتمادية: مصممة لتعمل في الرف الرئيسي للمعالج، مما يضمن أقصى سرعة لنقل البيانات وتوافقاً تاماً مع برنامج البرمجة الخاص بـ Quantum.
المواصفات الفنية
| الميزة | ProSoft ANC-100E | ProSoft PTQ-PDPMV1 |
| نوع الوحدة | محول خارجي (Converter) | وحدة مدمجة في الرف (In-chassis) |
| المنصة المستهدفة | PLC-5, SLC 5/04, ControlLogix | Schneider Electric Quantum |
| البروتوكول 1 | EtherNet/IP (10/100 Mbps) | Quantum Backplane |
| البروتوكول 2 | Data Highway Plus (DH+) | PROFIBUS DP (Master) |
| الاستخدام الأساسي | البرمجة وجمع البيانات (SCADA) | التحكم في المحركات والحساسات |
(تحليل الوظائف والقيمة)
تكمن القيمة التقنية لهذه الوحدات في “إطالة عمر الأصول الصناعية”. بدلاً من استبدال نظام تحكم كامل بتكلفة باهظة، تتيح لك ANC-100E مراقبة أجهزتك القديمة من خلال أحدث شاشات الـ HMI. وبالمثل، تمنحك PTQ-PDPMV1 الحرية في اختيار أفضل الأجهزة الميدانية (حتى لو كانت تعمل ببروتوكول PROFIBUS) وربطها بنظام التحكم الحالي لديك. هذا التنوع يقلل من تكاليف الاستثمار ويمنح المهندسين مرونة عالية في تصميم الشبكات.
من خلال الحصول على هذه المكونات الأصلية من RUNSHENG، تضمن استقرار نقل البيانات في شبكتك وتتجنب مشاكل التوقف الناتجة عن عدم توافق البروتوكولات.
