PROSOFT MVI56-GSC 5202-DFNT-MCM4

الوصف

بصفتي مستشاراً تقنياً في “Shanxi Runsheng”، قمت بإعداد هذا التحليل الفني لمكونات الربط الشبكي من ProSoft Technology. تُعد هذه الوحدات الحل الأمثل لدمج بروتوكولات الاتصال المختلفة مع منصات ControlLogix من Allen-Bradley، مما يضمن تدفق البيانات بسلاسة بين الأنظمة المتعددة.

 (عناوين المنتج)

1. وحدة ProSoft MVI56-GSC الأصلية – واجهة الاتصال التسلسلي لمنصة ControlLogix
2. بوابة ProSoft 5202-DFNT-MCM4 الأصلية – محول بروتوكول EtherNet/IP إلى Modbus
3. قطع غيار ProSoft الأصلية – حلول الربط الشبكي لأنظمة Rockwell Automation
4. وحدة MVI56-GSC – وحدة اتصالات تسلسلية (ASCII) متعددة القنوات
5. بوابة 5202-DFNT-MCM4 – جسر اتصالات ذكي لربط أنظمة الـ DCS والمحركات

 (وصف موجز)

تُستخدم هذه الوحدات لكسر حواجز الاتصال بين الأجهزة المختلفة في المصنع:

• MVI56-GSC (Generic Serial Communication): وحدة يتم تركيبها مباشرة في رف (Rack) أجهزة ControlLogix. تسمح للمعالج بالتحدث مع أي جهاز يستخدم بروتوكول ASCII تسلسلي (مثل موازين الوزن، قارئات الباركود، أو الطابعات).
• 5202-DFNT-MCM4 (ProLinx Gateway): بوابة خارجية (Stand-alone) تعمل كجسر بين شبكة EtherNet/IP (بروتوكول Rockwell) وشبكة Modbus Master/Slave. تتيح ربط حتى 4 قنوات Modbus بنظام التحكم الرئيسي.
• العلامة التجارية: ProSoft Technology.
• التوافق: مصممة خصيصاً للتكامل التام مع أنظمة Rockwell Automation / Allen-Bradley.
• حالة المخزون: جديد أصلي (New Original Surplus).

 (الوصف التفصيلي)

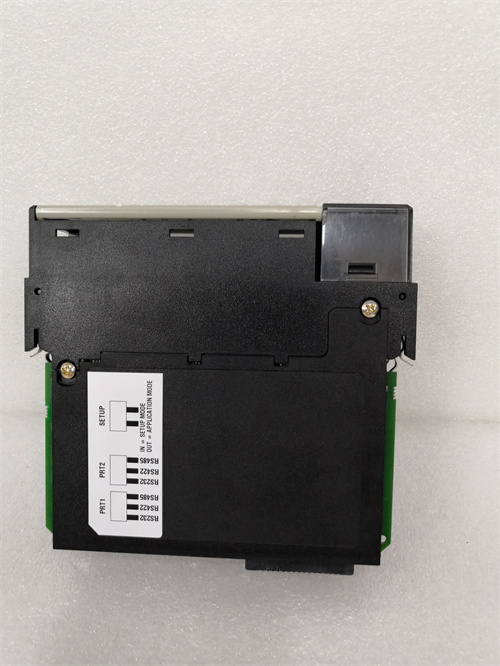

1. وحدة MVI56-GSC (ControlLogix Generic Serial)

تعتبر هذه الوحدة “المترجم” التسلسلي داخل لوحة التحكم.

• قنوات مزدوجة: تحتوي على منفذين تسلسليين مستقلين (RS-232, RS-422, أو RS-485).
• مرونة البروتوكول: تتيح إرسال واستقبال البيانات بصيغة “نصية” (Generic ASCII)، مما يجعلها متوافقة مع آلاف الأجهزة الطرفية.
• التكامل: تظهر كـ وحدة I/O قياسية في برنامج Studio 5000، مما يسهل عملية البرمجة ونقل البيانات إلى ذاكرة المعالج.

2. بوابة 5202-DFNT-MCM4 (ProLinx Communication Gateway)

هذه البوابة هي الحل المثالي للمشاريع التي تتطلب ربط شبكات مختلفة دون تغيير نظام التحكم الرئيسي.

• تعدد المنافذ: تتوفر بـ 4 منافذ Modbus مستقلة، مما يسمح بالتحكم في مجموعة كبيرة من الـ VFDs أو عدادات الطاقة في آن واحد.
• تحويل البروتوكول: تقوم بتحويل بيانات EtherNet/IP (DFNT) القادمة من المعالج إلى أوامر Modbus (MCM) والعكس، بسرعة معالجة عالية.
• التشخيص: مزودة ببرنامج ProSoft Configuration Builder الذي يتيح مراقبة حركة البيانات وتحليل الأعطال في الشبكة لحظياً.

المواصفات الفنية

 (تحليل الوظائف والقيمة)

تكمن القيمة التقنية لهذه الوحدات في “تحسين كفاءة التواصل”. بدلاً من استبدال الأجهزة القديمة التي تعمل ببروتوكولات تسلسلية، تتيح لك MVI56-GSC دمجها في أحدث أنظمة التحكم. وبالمثل، تمنحك البوابة 5202-DFNT-MCM4 القدرة على توسيع شبكتك لتشمل مئات الأجهزة الطرفية عبر كابل إيثرنت واحد. هذا لا يوفر التكلفة فحسب، بل يمنح المهندسين رؤية كاملة لبيانات المصنع في مكان واحد.

من خلال الحصول على هذه المكونات الأصلية من RUNSHENG، تضمن استقرار شبكة الاتصالات في مصنعك وتتجنب مشاكل فقدان البيانات أو تأخر الاستجابة التي تسببها المنتجات المقلدة.
