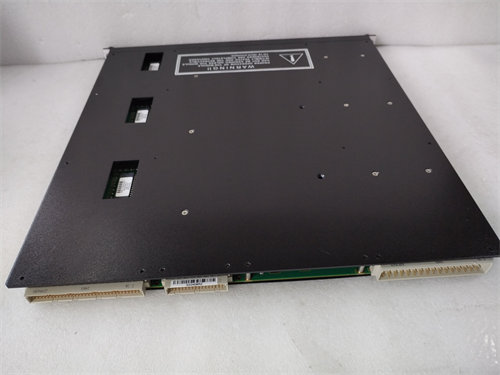

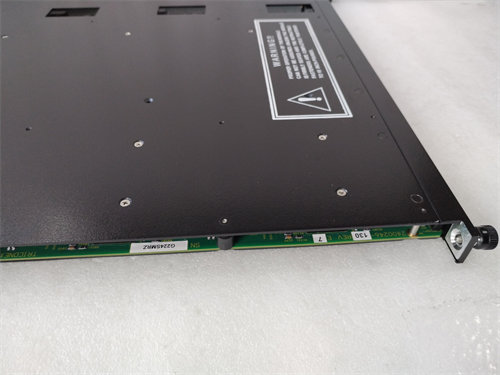

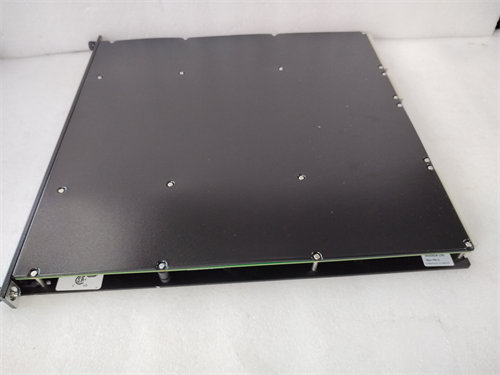

TRICONEX 3806E

الوصف

TRICONEX 3806E: وحدة الإخراج التناظري ثلاثية التكرار (TMR) لأنظمة السلامة

TRICONEX 3806E: الدقة المطلقة في التحكم بالعمليات الحرجة

TRICONEX 3806E: الذراع التنفيذي لأنظمة التحكم الآمنة

TRICONEX 3806E: الكفاءة والموثوقية في توجيه العمليات الصناعية

TRICONEX 3806E: القلب النابض لأنظمة التحكم في الآلات الدوارة

TRICONEX 3806E: الابتكار في الأتمتة ذات النزاهة العالية

TRICONEX 3806E: ضمان التشغيل المستمر دون انقطاع

TRICONEX 3806E: وحدة الإخراج الدقيقة لتعزيز الإنتاجية

TRICONEX 3806E: موثوقية لا غنى عنها للتحكم الآلي

TRICONEX 3806E: الحل الأمثل للتحكم الآمن في العمليات الصناعية

TRICONEX 3806E: القيادة الدقيقة لعملياتك مع أقصى درجات الأمان

في عالم الصناعة الحديثة، حيث تُعد السيطرة الدقيقة على العمليات أمرًا حاسمًا، لا سيما في التطبيقات التي تحمل مخاطر محتملة، تصبح جودة وسلامة إشارات التحكم النهائية هي المفتاح. هنا يأتي دور TRICONEX 3806E. هذه الوحدة، التي تُعد جزءاً أساسياً من أنظمة Triconex الرائدة في أنظمة السلامة الآلية (SIS)، هي بمثابة الذراع التنفيذي الذكي لنظامك. فهي تستقبل أوامر التحكم الرقمية من المعالج الرئيسي، وتُحوّلها إلى إشارات تناظرية دقيقة (مثل 4-20 مللي أمبير) لتوجيه المشغلات الميدانية (مثل الصمامات، والمحركات، وأجهزة التسخين). بفضل تصميمها المبتكر، بما في ذلك التكرار الثلاثي للوحدات (TMR)، تضمن هذه الوحدة أن كل أمر تحكم يُنفذ بأمان وفعالية، مما يحافظ على استقرار عملياتك ويُقلل من المخاطر.

• نوع الوحدة: وحدة إخراج تناظري (Analog Output Module).
• المُصنِّع: Triconex (جزء من Schneider Electric، وكانت سابقًا Invensys).
• الوظيفة الأساسية: تحويل الأوامر الرقمية من وحدة التحكم إلى إشارات تناظرية (مثل 4-20 مللي أمبير) للتحكم في المشغلات الميدانية، خاصة في تطبيقات السلامة والتحكم الحرج.
• رقم الجزء البديل: 3806E.

نظرة متعمقة على TRICONEX 3806E: الدقة، الموثوقية، والتكيف

يا لها من وحدة تحكم لا تقدر بثمن! عندما نتحدث عن TRICONEX 3806E، فإننا نغوص في صميم عمليات التحكم التي تتطلب دقة لا مثيل لها وموثوقية مطلقة. لا تتعلق وظيفتها فقط بإصدار الأوامر، بل بضمان أن كل أمر يُنفذ بالطريقة الصحيحة، في الوقت المناسب، وبأقصى درجات الأمان. تخيل نظامًا يقوم بضبط متغيرات العملية (مثل سرعة التوربينات أو فتح الصمامات) بدقة متناهية، مع ضمان عدم وجود أي نقطة فشل يمكن أن تعرض العمليات للخطر. هذه الوحدة من Triconex، التي تُعرف بابتكاراتها في مجال السلامة، هي التي تجعل هذا المستوى من الأداء حقيقة واقعة، مما يُقلل من وقت التوقف عن العمل ويزيد من كفاءة التشغيل.

تكنولوجيا التكرار الثلاثي (TMR): موثوقية لا تُضاهى

الميزة الأساسية لـ TRICONEX 3806E هي استخدامها لهندسة التكرار الثلاثي للوحدات (TMR – Triple Modular Redundancy). هذا يعني أن الوحدة تحتوي على ثلاث قنوات معالجة مستقلة تستقبل أوامر الإخراج من المعالج الرئيسي. يتم “التصويت” على هذه الأوامر (two-out-of-three voting) لتحديد القيمة الصحيحة. إذا حدث خطأ في إحدى القنوات، يتم تجاهل نتيجتها، وتستخدم النتائج المتفقة من القناتين الأخريين. يضمن هذا التصميم عدم وجود نقطة فشل واحدة، ويسمح للوحدة بمواصلة العمل بشكل طبيعي حتى في حالة فشل مكونين داخليين، مما يوفر مستويات غير مسبوقة من التوافر والموثوقية المطلوبة في أنظمة السلامة.

8 مخارج تناظرية للتحكم الدقيق: قيادة عملية متعددة

تُقدم TRICONEX 3806E 8 نقاط إخراج تناظرية، مما يتيح لها التحكم في مجموعة متنوعة من المشغلات والأجهزة الميدانية. تُعد هذه المخارج مثالية لتوجيه الصمامات التي تتحكم في التدفق، أو ضبط سرعة المحركات، أو التحكم في سخانات العمليات. مع التركيز على مخرجات التيار 4-20 مللي أمبير، تضمن الوحدة إشارات قوية وموثوقة عبر مسافات طويلة في البيئات الصناعية. كما أنها تتميز بقدرتها على توفير مخرجات تيار أعلى (20-320 مللي أمبير)، مما يشير إلى تحسينها لتطبيقات متخصصة مثل التحكم في الآلات الدوارة (turbomachinery)، حيث تتطلب دقة وتحكمًا أكبر.

تشخيصات ذاتية شاملة: مراقبة مستمرة للسلامة

لتعزيز الموثوقية وتبسيط الصيانة، تشتمل TRICONEX 3806E على تشخيصات ذاتية شاملة لكل قناة إخراج. تقوم الوحدة بمراقبة مخرجات التيار الخاصة بها (كجهود إدخال) وتحتفظ بمرجع جهد داخلي لتقديم معايرة ذاتية ومعلومات حول صحة الوحدة. تضمن دائرة التغذية الراجعة الحالية (current loopback circuit) التحقق من دقة ووجود الإشارات التناظرية بشكل مستقل عن وجود الحمل أو اختيار القناة. يُعد مؤشر “LOAD” الذي ينشط عند اكتشاف دائرة مفتوحة في نقطة إخراج واحدة أو أكثر ميزة حاسمة للتشخيص الفوري.

دعم الطاقة المتكررة وقدرة الاستبدال الساخن: استمرارية التشغيل

تُقدم الوحدة دعمًا لمصادر طاقة الحلقة المتكررة 24-42.5 VDC، مع مؤشرات طاقة وصمامات منفصلة (PWR1 و PWR2)، مما يضمن استمرارية التشغيل حتى في حالة فشل مصدر طاقة واحد. تساهم قدرة الوحدة على الاستبدال الساخن (Hot-Spare capability) في تحقيق أقصى قدر من التوافر، مما يسمح باستبدال الوحدة المعيبة عبر الإنترنت دون مقاطعة عملية التحكم أو الحاجة إلى إيقاف تشغيل المصنع.

المواصفات الفنية لـ TRICONEX 3806E

تطبيقات TRICONEX 3806E في الصناعة

تُعد TRICONEX 3806E مكونًا لا غنى عنه في قلب أنظمة التحكم والتشغيل التي تتطلب تحكمًا دقيقًا وموثوقًا به في العمليات الحرجة، خاصة تلك التي تنطوي على آلات دوارة.

• تطبيقات الآلات الدوارة (Turbomachinery Control): تُعد هذه الوحدة مُحسّنة بشكل خاص للتحكم الدقيق في التوربينات، والضواغط، والمضخات الكبيرة، وغيرها من المعدات الدوارة الحيوية، حيث تتطلب مستويات عالية من الدقة والسلامة في التشغيل.
• صناعة النفط والغاز: في مصافي النفط، ومنشآت معالجة الغاز، ومنصات التنقيب، تُستخدم للتحكم في الصمامات التنظيمية، والمحركات، وأنظمة الحقن، مما يضمن التشغيل الآمن والفعال للعمليات المعقدة.
• الصناعات الكيميائية والبتروكيماوية: في العمليات التي تتعامل مع المواد الخطرة، تُوفر تحكمًا دقيقًا في صمامات التحكم في التدفق، ومضخات الجرعات، وأنظمة التسخين، مما يضمن استقرار التفاعلات ويمنع الانحرافات الخطيرة.
• توليد الطاقة: في محطات الطاقة التقليدية والنووية، تُستخدم للتحكم في صمامات تنظيم البخار، ومعدلات تدفق الوقود، وأنظمة تبريد المولدات، مما يضمن التشغيل الآمن والفعال للمحطة.
• المعادن والتعدين: في عمليات مثل صهر المعادن أو الدرفلة، تُستخدم للتحكم في أفران التسخين، ومضخات الزيت الهيدروليكي، وأنظمة التبريد، مما يضمن جودة المنتج وسلامة التشغيل.
• أنظمة السلامة (SIS): على الرغم من أنها وحدة إخراج، إلا أنها تلعب دورًا حيويًا في أنظمة SIS من خلال تنفيذ أوامر الإغلاق الآمنة (shutdown) أو الإجراءات التصحيحية التي تتطلب إشارات تناظرية دقيقة.

المنتجات ذات الصلة بـ TRICONEX 3806E

نظرًا لأن TRICONEX 3806E هي وحدة إخراج تناظري TMR، فهي جزء لا يتجزأ من نظام Triconex الأكبر وتتفاعل مع مكونات أخرى مصممة للسلامة.

• Triconex Tricon Controllers (مثل MP3008, 3805E, 3721): هذه هي وحدات المعالجة المركزية (CPUs) الرئيسية التي تُرسل أوامر التحكم إلى 3806E.
• Triconex External Termination Panels (ETP): تتطلب 3806E لوحة توصيل خارجية لربط أسلاك الحقل بالمشغلات.
• Triconex Analog Input Modules (مثل 3700, 3703E): تُستخدم هذه الوحدات لجمع الإشارات التناظرية من الميدان، وتعمل بالتنسيق مع وحدات الإخراج.
• Triconex Digital Input/Output Modules (مثل 3501E, 3601E): تُستخدم لمعالجة الإشارات الرقمية في نفس نظام السلامة.
• Triconex Network Communication Modules (NCM) (مثل 4329): تُستخدم لربط نظام Triconex بالشبكات الخارجية وأنظمة المراقبة العليا (SCADA/DCS).
• المشغلات الميدانية (Field Actuators): تتصل 3806E مباشرة بمجموعة واسعة من المشغلات التي تستقبل إشارات 4-20 مللي أمبير، مثل الصمامات التنظيمية، ومحركات السرعة المتغيرة، وأجهزة التحكم في الطاقة.
• Schneider Electric EcoStruxure Triconex Safety Instrumented Systems (SIS): تُعد 3806E جزءًا أساسيًا من محفظة Schneider Electric الواسعة لحلول السلامة المتكاملة هذه.

آمل أن يكون هذا الشرح قد قدم لك نظرة واضحة وشاملة حول TRICONEX 3806E ودورها الحيوي في ضمان دقة التحكم، والسلامة، والكفاءة في أعقد البيئات الصناعية، لا سيما في تطبيقات الآلات الدوارة الحرجة.
