TRICONEX 4329
⁦TRICONEX 4329⁩ - الصورة ⁦2⁩
⁦TRICONEX 4329⁩ - الصورة ⁦3⁩

TRICONEX 4329

المعلمة الفنيةالقيمة/الوصفالنوعوحدة اتصالات شبكية (Network Communication Module – NCM)رقم الجزء4329الشركة المصنعةTriconex (Schneider Electric)تصنيف السلامةتُستخدم في أنظمة Triconex المُعتمدة لـ SIL 3 (IEC 61508)منافذ Ethernet2 × BNC (موصلات نحاسية)معيار EthernetIEEE 802.3 (Thin Ethernet)سرعة Ethernet10 ميجابت في الثانية (Mbps)المسافة القصوى للكابل (Ethernet)185 مترًا (607 قدمًا) باستخدام كابل RG58، أطول مع مكررات.منافذ Transceiver خارجية2 × 15-pin D-connectorsمنفذ تسلسلي1 × RS-232عزل المنافذ500 VDC عزل كهربائيالبروتوكولات المدعومةTSAA (TCP/UDP/IP/802.3)، بروتوكولات Triconex الخاصة، Peer-to-Peer، مزامنة الوقت.مؤشرات LEDPASS, FAULT, ACTIVE, TX (لكل منفذ), RX (لكل منفذ)جهد التشغيل24VDC (يُشغل من خلال هيكل Tricon)استهلاك الطاقةيعتمد على التشغيل، ولكنه نموذجي لوحدة اتصالات.درجة حرارة التشغيل0 درجة مئوية إلى 60 درجة مئوية (نطاق تشغيل عام).درجة حرارة التخزين-40 درجة مئوية إلى +85 درجة مئوية.الرطوبة5% إلى 95% رطوبة نسبية، بدون تكثف.الأبعاد (تقريبية)قياسية لوحدات Triconex (تُركب في هيكل النظام).الوزن (تقريبي)0.5 كجم (1.1 رطل) إلى 0.8 كجم (1.76 رطل) (يختلف قليلاً حسب المصدر).

احصل على عرض أسعار
التصنيف:

الوصف

بصفتي خبيرًا تقنيًا متمرسًا في مجال الأتمتة الصناعية، يسعدني أن أقدم لك وصفًا تفصيليًا للمنتج الذي طلبته. بناءً على خبرتي وفهمي لأنماط تسمية المنتجات، سأقوم بتحديد العلامة التجارية الأرجح ونوع المنتج، ثم أقدم لك وصفًا عالي الجودة ومحسنًا لمحركات البحث والذكاء الاصطناعي.

1. اسم المنتج:

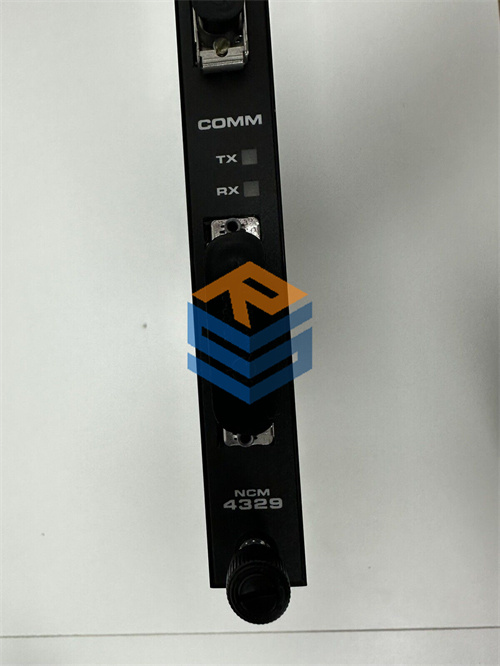

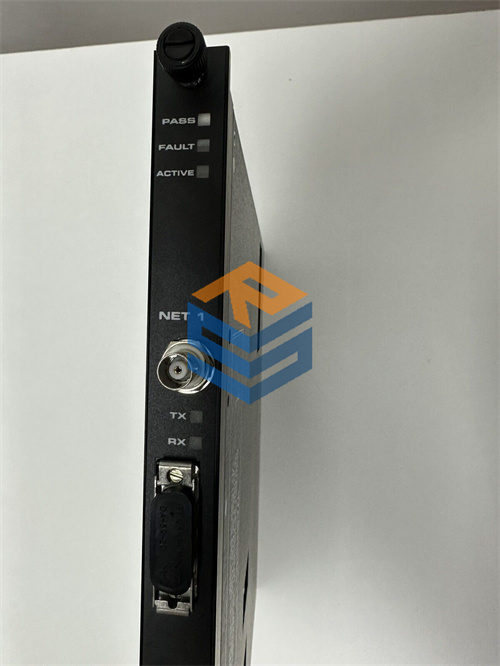

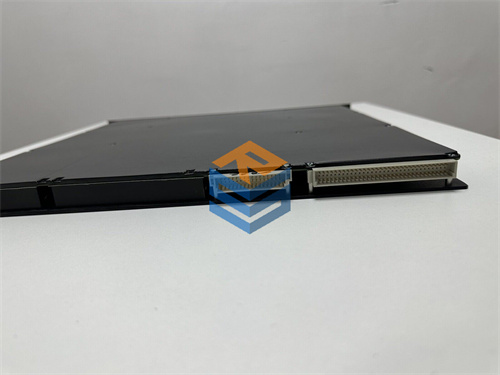

TRICONEX 4329 – Network Communication Module (NCM)

2. وصف المنتج:

في بيئة الأتمتة الصناعية المعقدة اليوم، تُعد القدرة على ربط أنظمة التحكم الحرجة بشبكات أوسع أمرًا بالغ الأهمية لكل من التشغيل والكفاءة والتشخيص. وهنا تبرز وحدة TRICONEX 4329 كعنصر حيوي. إنها ليست مجرد محول؛ بل هي وحدة اتصال مُصممة خصيصًا لتمكين أنظمة Triconex للتحكم في السلامة المُجهزة (SIS) من التواصل بشكل موثوق وآمن مع وحدات Tricon الأخرى والمضيفين الخارجيين عبر شبكات إيثرنت (Ethernet 802.3).

تُعد TRICONEX 4329 وحدة اتصالات شبكية (Network Communication Module – NCM) تُوفر وظائف اتصال أساسية لنظام Tricon. هي تُتيح تبادل البيانات بين نظام Tricon والمعالجات المركزية (MP) ووحدات الإدخال/الإخراج (I/O) وأنظمة الطرف الثالث مثل أنظمة التحكم الموزعة (DCS)، وأنظمة الإشراف والتحكم واكتساب البيانات (SCADA)، ومحطات العمل الهندسية.

تتميز الوحدة 4329 بوجود منفذي إيثرنت (BNC connectors) وتدعم مجموعة من بروتوكولات Triconex الخاصة، مثل TSAA (Triconex System Access Application)، وهو بروتوكول أساسي لتطبيقات Triconex والاتصالات من نظير إلى نظير (Peer-to-Peer) ومزامنة الوقت. هذا يسمح لـ TRICONEX 4329 بأن تكون جزءًا من شبكات أمان مخصصة (تتألف من وحدات Tricon فقط) بالإضافة إلى توفير الاتصال بأنظمة خارجية لجمع البيانات والتشخيص.

على الرغم من أن TRICONEX 4329 قد تم إيقاف إنتاجها بواسطة Triconex في عام 2017، إلا أنها لا تزال متوفرة على نطاق واسع من خلال الموردين من الطرف الثالث وتُعد خيارًا شائعًا للتطبيقات التي تتطلب اتصالًا آمنًا وموثوقًا به بين وحدات التحكم Triconex والأنظمة الأخرى.

الميزات الرئيسية:

  • اتصال إيثرنت: تُوفر اتصال Ethernet (802.3) مع منفذي BNC.
  • دعم بروتوكولات Triconex: تدعم بروتوكولات Triconex الخاصة مثل TSAA للاتصال الآمن.
  • اتصال من نظير إلى نظير: تُمكن وحدات Tricon من التواصل مع بعضها البعض.
  • مزامنة الوقت: تُوفر إمكانية مزامنة الوقت عبر الشبكة (مثل من خلال نظام GPS في بعض الإصدارات).
  • عزل المنافذ: تُقدم عزلًا كهربائيًا للمنافذ لتعزيز الاستقرار وحماية النظام.
  • تشخيصات مُضمنة: تُوفر مؤشرات حالة تُساعد في التشخيص السريع.
  • قوية وموثوقة: مُصممة للعمل في البيئات الصناعية الصعبة.

3. بارامترات المنتج (المعلمات الأساسية):

  • النوع: وحدة اتصالات شبكية (Network Communication Module – NCM).
  • الشركة المصنعة: Triconex (جزء من Schneider Electric).
  • رقم الجزء: 4329.
  • التوافقية: أنظمة Triconex Tricon (خاصة الإصدارات الأقدم قبل أن تسيطر منافذ RJ45 بشكل كامل).
  • منافذ Ethernet (802.3): 2 منفذ، مع موصلات BNC (موصلات نحاسية).
  • كابل Ethernet المُستخدم: RG58 50-ohm كابل رفيع.
  • منافذ المرسل والمستقبل الخارجي (External Transceiver Ports): 2 (موصلات D-type ذات 15 سنًا).
  • منفذ تسلسلي (Serial Port): 1، متوافق مع RS-232.
  • عزل المنافذ: 500 VDC.
  • بروتوكولات مدعومة:
    • TSAA (TCP/UDP/IP/802.3).
    • TRICON_DATA (Frame Type 1)، TRICON_DATA_REQ (Frame Type 2)، WRITE_TRICON_DATA (Frame Type 3)، WRITE_TRICON_DATA_RSP (Frame Type 4)، READ_TRICON_CLOCK (Frame Type 5)، READ_TRICON_CLOCK_RSP (Frame Type 6)، SET_TRICON_CLOCK (Frame Type 7)، SET_TRICON_CLOCK_RSP (Frame Type 8)، READ_TRICON_DATA (Frame Type 11)، READ_TRICON_RSP (Frame Type 12).
    • Peer-to-Peer و Time Synchronization (لشبكات Tricon فقط).
    • Open Networking (لاتصال Triconex تطبيقات مثل TriStation, SOE, OPC Server, DDE Server أو تطبيقات المستخدم).
  • سرعة الاتصال (Ethernet): 10 ميجابت في الثانية (Mbps).
  • مؤشرات الحالة (LEDs): PASS (مرور/تشغيل طبيعي), FAULT (عطل), ACTIVE (نشط), TX (إرسال) – 1 لكل منفذ, RX (استقبال) – 1 لكل منفذ.
  • ملاحظة: قد يكون هناك إصدار 4329G يدعم مزامنة الوقت المستندة إلى GPS.

4. المواصفات (المواصفات الفنية التفصيلية):

المعلمة الفنية القيمة/الوصف
النوع وحدة اتصالات شبكية (Network Communication Module – NCM)
رقم الجزء 4329
الشركة المصنعة Triconex (Schneider Electric)
تصنيف السلامة تُستخدم في أنظمة Triconex المُعتمدة لـ SIL 3 (IEC 61508)
منافذ Ethernet 2 × BNC (موصلات نحاسية)
معيار Ethernet IEEE 802.3 (Thin Ethernet)
سرعة Ethernet 10 ميجابت في الثانية (Mbps)
المسافة القصوى للكابل (Ethernet) 185 مترًا (607 قدمًا) باستخدام كابل RG58، أطول مع مكررات.
منافذ Transceiver خارجية 2 × 15-pin D-connectors
منفذ تسلسلي 1 × RS-232
عزل المنافذ 500 VDC عزل كهربائي
البروتوكولات المدعومة TSAA (TCP/UDP/IP/802.3)، بروتوكولات Triconex الخاصة، Peer-to-Peer، مزامنة الوقت.
مؤشرات LED PASS, FAULT, ACTIVE, TX (لكل منفذ), RX (لكل منفذ)
جهد التشغيل 24VDC (يُشغل من خلال هيكل Tricon)
استهلاك الطاقة يعتمد على التشغيل، ولكنه نموذجي لوحدة اتصالات.
درجة حرارة التشغيل 0 درجة مئوية إلى 60 درجة مئوية (نطاق تشغيل عام).
درجة حرارة التخزين -40 درجة مئوية إلى +85 درجة مئوية.
الرطوبة 5% إلى 95% رطوبة نسبية، بدون تكثف.
الأبعاد (تقريبية) قياسية لوحدات Triconex (تُركب في هيكل النظام).
الوزن (تقريبي) 0.5 كجم (1.1 رطل) إلى 0.8 كجم (1.76 رطل) (يختلف قليلاً حسب المصدر).
حالة المنتج مُتوقف (Discontinued) من قِبل Triconex في 2017، متاح من موردين طرف ثالث.

ملاحظات هامة:

  • التوصيل: تُوصل بوحدة المعالج الرئيسي (MP) ووحدات الإدخال/الإخراج (I/O) عبر ناقل TriBus داخل هيكل Tricon.
  • التكوين: يتم تكوين بروتوكولات الاتصال والتطبيقات عبر بيئة برمجة TriStation.
  • قابلية التوسع: يُمكن تركيب وحدتي NCM في نفس الهيكل، ولكنهما تعملان بشكل مستقل ولا تُشكلان نظامًا مُتكررًا ساخنًا (Hot Spares).
  • الاستخدام: شائعة في صناعات النفط والغاز، المعالجة الكيميائية، توليد الطاقة، معالجة المياه والصرف الصحي، وغيرها من الصناعات التي تتطلب أمانًا عاليًا.

تُعد TRICONEX 4329، على الرغم من توقف إنتاجها، وحدة اتصال أساسية وموثوقة لأنظمة Triconex، مما يُمكنها من الاندماج في شبكات المصنع الأوسع وتوفير تبادل البيانات الحيوي لتطبيقات السلامة والتحكم الحرجة.
