TRICONEX+3625A

الوصف

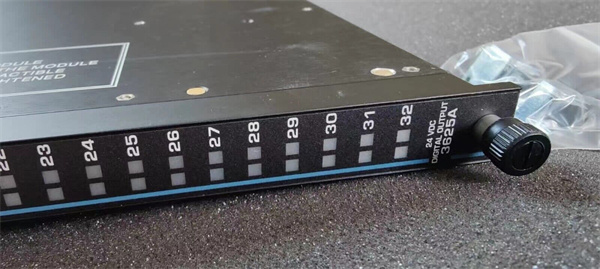

TRICONEX 3625A: وحدة الإخراج الرقمي المُراقبة (SDO) ثلاثية التكرار (TMR) ذات الدوائر الرباعية

TRICONEX 3625A: الضمان المطلق للتحكم الآمن في العمليات الصناعية الحرجة

TRICONEX 3625A: الذراع التنفيذي عالي الموثوقية لأنظمة السلامة الآلية

TRICONEX 3625A: الدقة المتناهية والتشخيص الشامل لمخرجات التحكم

TRICONEX 3625A: الابتكار في تأمين نقاط التحكم الحساسة

TRICONEX 3625A: الكفاءة القصوى في قيادة الأجهزة الميدانية الحيوية

TRICONEX 3625A: موثوقية لا تضاهى لضمان التشغيل المستمر الخالي من الأخطاء

TRICONEX 3625A: 32 نقطة إخراج رقمية فائقة الأمان لعملياتك

TRICONEX 3625A: صمام الأمان الرقمي للتحكم الصناعي

TRICONEX 3625A: الأداء المتميز في أنظمة السلامة عالية النزاهة

TRICONEX 3625A: القيادة الآمنة والذكية لأجهزتك الميدانية

في الصناعات التي لا تترك مجالًا للخطأ، مثل النفط والغاز، والطاقة، والكيماويات، تُعد الحاجة إلى التحكم الدقيق والموثوق في الأجهزة الميدانية أمرًا حيويًا. هنا يأتي دور TRICONEX 3625A. هذه الوحدة، المصممة من قبل Triconex (الرائدة عالميًا في أنظمة السلامة الآلية – SIS)، هي وحدة إخراج رقمي (Digital Output – DO) متطورة للغاية. إنها تستقبل أوامر التحكم الرقمية (تشغيل/إيقاف) من المعالجات المركزية لنظام الأمان وتُحوّلها إلى إشارات كهربائية قوية (24 VDC) لتوجيه مجموعة واسعة من المشغلات، مثل الصمامات، والمحركات، والمضخات، وأجهزة الإنذار. بفضل بنيتها الفريدة التي تجمع بين التكرار الثلاثي للوحدات (TMR) والدوائر الرباعية للإخراج، تُقدم 3625A مستويات غير مسبوقة من الموثوقية، والتشخيص الذكي، والقدرة على مواجهة الأعطال، مما يضمن أن عملياتك تعمل بأمان وكفاءة قصوى.

• نوع الوحدة: وحدة إخراج رقمي (Digital Output Module).
• المُصنِّع: Triconex (جزء من Schneider Electric/Invenson).
• الوظيفة الأساسية: تلقي الأوامر الرقمية المُصوت عليها من وحدات المعالج TMR وتحويلها إلى إشارات كهربائية (24 VDC) للتحكم في الأجهزة الميدانية الثنائية الحالة (تشغيل/إيقاف).
• رقم الجزء: 3625A.

نظرة متعمقة على TRICONEX 3625A: قمة الأمان والتشخيص في الإخراج الرقمي

يا لها من وحدة تحكم استثنائية! عندما نتحدث عن TRICONEX 3625A، فإننا لا نتحدث عن مجرد وحدة إخراج رقمي؛ بل نتحدث عن معيار ذهبي في هندسة السلامة. إنها تجسد الالتزام المطلق بتقديم حلول تتحمل الفشل، وتُقدم تشخيصات ذاتية غير مسبوقة، وتضمن أن كل أمر “تشغيل” أو “إيقاف” يُنفذ بدقة لا تضاهيها أي تقنية أخرى. تخيل نظامًا لا يكتفي بإصدار الأوامر، بل يتحقق باستمرار من أن الأمر قد وصل ونُفذ بشكل صحيح، وحتى يكتشف المشكلات في الأسلاك الميدانية قبل أن تتسبب في أي خطر. هذه الوحدة من Triconex، التي تُعرف بكونها رائدة عالميًا في أنظمة السلامة الآلية، هي التي تجعل هذا المستوى من اليقين حقيقة واقعة.

بنية ثلاثية التكرار (TMR) ودوائر إخراج رباعية: موثوقية فائقة

الميزة الأبرز لـ TRICONEX 3625A هي استخدامها لهندسة التكرار الثلاثي للوحدات (TMR) لاستقبال الإشارات من المعالجات الرئيسية، بالإضافة إلى دوائر إخراج رباعية (Quadruplicated Output Circuitry). تستقبل الوحدة الأوامر من المعالجات الثلاثة، وتُصوت عليها داخليًا. ثم تُمرر الإشارة المُصوت عليها عبر أربع دوائر إخراج مستقلة (تعتمد على ترانزستورات الطاقة). تُصوت هذه الدوائر الرباعية مرة أخرى على الإشارة قبل إرسالها إلى التوصيل الميداني. تضمن هذه المستويات المتعددة من التكرار والقوة أن النظام يمكنه تحمل فشل العديد من المكونات دون أي انقطاع في وظيفة الإخراج، مما يوفر أقصى درجات السلامة والتوافر.

32 نقطة إخراج 24VDC: تحكم شامل وفعال

تُقدم TRICONEX 3625A 32 نقطة إخراج رقمية منفصلة، تعمل بجهد 24 VDC. تُعد هذه النقاط مثالية للتحكم في مجموعة واسعة من الأجهزة الميدانية. بينما تكون النقاط “مشتركة” (commoned) عادةً، فإن الإصدار 3625A يتميز بفصل طاقة المجال في مجموعات من 16 نقطة عبر لوحات الإنهاء، مما يوفر مرونة إضافية في تصميم الطاقة. يمكن لكل نقطة التعامل مع تيار يصل إلى 1.7 أمبير، مما يجعلها قوية بما يكفي للعديد من التطبيقات الصناعية.

إخراجات رقمية مُراقبة (Supervised DO): كشف شامل للأعطال

تُعد قدرة TRICONEX 3625A على العمل كوحدة إخراج رقمي مُراقبة (Supervised Digital Output – SDO) ميزة حاسمة. تكتشف وحدات SDO أعطالًا في الدائرة الميدانية نفسها، بما في ذلك:

• فقدان الطاقة أو انصهار الصمامات.
• وجود حمل مفتوح أو مفقود.
• دائرة قصر في المجال تؤدي إلى تنشيط الحمل بالخطأ (فشل غير آمن).
• حمل مقصور في حالة عدم التنشيط.

تُمكن هذه الميزة من توفير تغطية كاملة للأعطال دون الحاجة إلى التأثير على إشارة الإخراج الفعلية، مما يزيد بشكل كبير من مستوى السلامة.

تشخيصات ذاتية متطورة: رؤية عميقة وسلامة مُحسّنة

تشتمل الوحدة على دوائر تغذية راجعة للجهد والتيار (voltage and current loopback circuitry) جنبًا إلى جنب مع تشخيصات متطورة عبر الإنترنت. تتحقق هذه التشخيصات باستمرار من عمل كل مفتاح إخراج، والدائرة الميدانية، وحتى وجود الحمل. في حالة اكتشاف أي عطل، تُفعّل الوحدة مؤشر “Fault” الخاص بها وينشط إنذار الشاسيه، مما يوفر تنبيهًا فوريًا للمشغلين ويُمكن من حل المشكلات بشكل استباقي.

قابلية الاستبدال الساخن (Hot-Swappable): الحد الأدنى من التوقف

لزيادة توافر النظام وتقليل وقت التوقف عن العمل، تُصمم TRICONEX 3625A لتكون قابلة للتبديل الساخن. هذا يعني أنه يمكن استبدال الوحدة المعيبة عبر الإنترنت دون الحاجة إلى إيقاف تشغيل نظام Triconex بأكمله، مما يضمن استمرارية العملية حتى أثناء الصيانة.

المواصفات الفنية لـ TRICONEX 3625A

تطبيقات TRICONEX 3625A في الصناعة

تُعد TRICONEX 3625A مكونًا أساسيًا وحيويًا في قلب أنظمة السلامة والتحكم الحرجة، وتُستخدم بشكل واسع في مختلف الصناعات التي تتطلب أعلى مستويات الأمان والموثوقية.

• أنظمة إيقاف الطوارئ (ESD): تُستخدم لتفعيل صمامات الإغلاق، وإيقاف المضخات والمحركات، وتشغيل أنظمة الإطفاء في حالات الطوارئ القصوى.
• أنظمة إغلاق العمليات (PSD): للتحكم في تسلسل الإغلاق الآمن للمعدات والعمليات عند اكتشاف ظروف غير طبيعية.
• التحكم في الصمامات (Valves): توجيه الصمامات الثنائية (مفتوح/مغلق) في خطوط الأنابيب، أو على معدات العمليات.
• تشغيل/إيقاف المحركات والمضخات: التحكم في بدء وإيقاف تشغيل المعدات الدوارة الحيوية.
• أنظمة الكشف عن الحرائق والغاز (F&G): لتفعيل أجهزة الإنذار، أو أنظمة رش المياه، أو أنظمة إطفاء الحرائق الأوتوماتيكية عند اكتشاف حريق أو تسرب للغاز.
• لوحات الإعلان وأجهزة الإنذار: تشغيل المصابيح، أو الصفارات، أو أجهزة الإعلان الأخرى للإشارة إلى حالات الإنذار أو التشغيل.
• أنظمة السلامة والتحكم في الغلايات والأفران: توفير التحكم الآمن في صمامات الوقود، وأنظمة التهوية، وأنظمة إطفاء اللهب.

المنتجات ذات الصلة بـ TRICONEX 3625A

نظرًا لأن TRICONEX 3625A هي وحدة إخراج، فهي جزء لا يتجزأ من نظام Triconex الأكبر وتتفاعل مع مكونات أخرى مصممة للسلامة.

• وحدات التحكم Triconex (مثل MP3008, 3008, 3708, 3808): هذه هي وحدات المعالجة المركزية (CPUs) الرئيسية التي تُرسل أوامر التحكم المُصوت عليها إلى 3625A.
• لوحات الإنهاء الخارجية (ETP) من Triconex: تُعد ضرورية لتوصيل أسلاك الحقل بوحدة 3625A.
• وحدات الإدخال الرقمي (DI Modules) من Triconex (مثل 3501E, 3503E): تُستخدم لجمع الإشارات الرقمية من الميدان، وتعمل بالتنسيق مع وحدات الإخراج في حلقات التحكم.
• وحدات الإدخال/الإخراج التناظرية (AI/AO Modules) من Triconex (مثل 3700A, 3805E): تُستخدم لمعالجة الإشارات التناظرية في نفس نظام السلامة.
• وحدات الاتصال بالشبكة (NCM) من Triconex (مثل 4329): تُستخدم لربط نظام Triconex بالشبكات الخارجية وأنظمة المراقبة العليا (SCADA/DCS).
• الأجهزة الميدانية الرقمية (Digital Field Devices): تتصل 3625A مباشرة بمجموعة واسعة من الأجهزة التي تستقبل إشارات تشغيل/إيقاف، مثل الصمامات اللولبية، والمقاولات، والمرحلات، والمحركات الصغيرة.
• Schneider Electric EcoStruxure Triconex Safety Instrumented Systems (SIS): تُعد 3625A جزءًا أساسيًا من محفظة Schneider Electric الواسعة لحلول السلامة المتكاملة هذه.

آمل أن يكون هذا الشرح قد قدم لك نظرة واضحة وشاملة حول TRICONEX 3625A ودورها الحيوي في ضمان سلامة، وكفاءة، واستمرارية أعقد العمليات الصناعية.
