TRICONEX+3700

الوصف

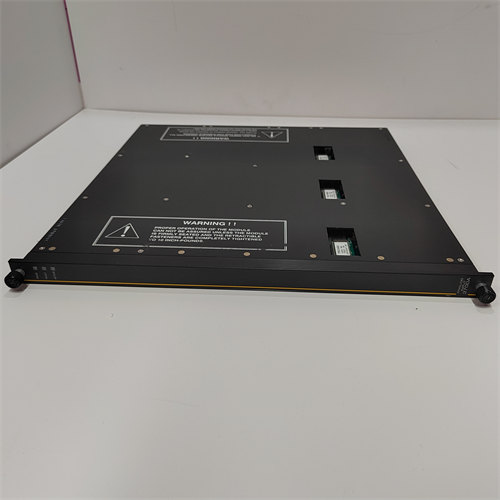

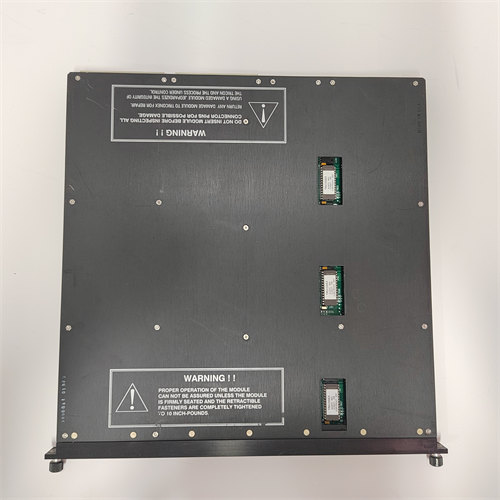

TRICONEX 3700: وحدة الإدخال التناظري ثلاثية التكرار (TMR) لأنظمة الأمان

TRICONEX 3700: الدقة المطلقة في مراقبة العمليات الحرجة

TRICONEX 3700: عصب الاستشعار في أنظمة السلامة الصناعية

TRICONEX 3700: الموثوقية الفائقة في جمع البيانات الحيوية

TRICONEX 3700: الحارس الأمين لسلامة مصنعك

TRICONEX 3700: الكفاءة القصوى في تحويل الإشارات التناظرية

TRICONEX 3700: الابتكار في أتمتة السلامة ذات النزاهة العالية

TRICONEX 3700: ضمان التشغيل المستمر دون انقطاع

TRICONEX 3700: قلب نظام السلامة الآلي من Triconex

TRICONEX 3700: وحدة الإدخال الدقيقة لتحليل المخاطر

TRICONEX 3700: العين الساهرة على سلامة عملياتك الصناعية

في كل منشأة صناعية، خاصة تلك التي تنطوي على عمليات معقدة وخطرة، تُعد القدرة على مراقبة المتغيرات الفيزيائية بدقة لا متناهية أمراً حيوياً. هنا يأتي دور TRICONEX 3700. هذه الوحدة، التي تُعد جزءاً أساسياً من أنظمة Triconex الرائدة في أنظمة السلامة الآلية (SIS)، هي بمثابة جهاز الاستشعار الفائق الذكاء الذي يربط العالم المادي بعمليات التحكم الرقمية الخاصة بك. إنها تقوم بتحويل الإشارات التناظرية المستمرة (مثل درجة الحرارة، الضغط، التدفق، المستوى) من أجهزة الاستشعار الميدانية إلى بيانات رقمية دقيقة وموثوقة، مما يضمن أن نظامك “يرى” الصورة الكاملة للعملية، حتى في أدق تفاصيلها، ويتخذ قرارات فورية وحاسمة لضمان السلامة.

• نوع الوحدة: وحدة إدخال تناظري ثلاثية التكرار (TMR Analog Input Module)
• المُصنِّع: Triconex (جزء من Schneider Electric)
• الوظيفة الأساسية: قياس وتحويل الإشارات التناظرية من أجهزة الاستشعار إلى بيانات رقمية لأنظمة السلامة الآلية (SIS).
• رقم الجزء البديل: 3700 (وقد توجد إصدارات مثل 3700A، 3701، 3703E، 3704E)

نظرة متعمقة على TRICONEX 3700: الموثوقية المطلقة بفضل تكنولوجيا TMR

يا لها من قطعة تقنية لا تقدر بثمن! عندما نتحدث عن TRICONEX 3700، فإننا لا نتحدث عن مجرد وحدة إدخال تناظري عادية. لا، لا على الإطلاق. إنها تجسيد للموثوقية التي لا تقبل المساومة بفضل استخدامها لتكنولوجيا التكرار الثلاثي للوحدات (TMR – Triple Modular Redundancy). تخيل أن لديك ثلاثة عقول مستقلة تعمل بالتوازي، وتتفق على قرار واحد. هذا هو جوهر TMR: كل إشارة تُقرأ بواسطة ثلاثة قنوات معالجة منفصلة، ويتم مقارنة النتائج بشكل مستمر. إذا اختلفت إحدى القراءات، يتم تجاهلها وتُستخدم القراءات الصحيحة الأخرى. هذا يضمن عدم وجود نقطة فشل واحدة، وأن نظامك يمكنه الاستمرار في العمل بشكل موثوق به حتى في حالة فشل مكونين داخليين.

32 نقطة إدخال لدقة لا مثيل لها: رؤية شاملة لعمليتك

تُعد TRICONEX 3700 (خاصة الطراز 3700A الشائع) قادرة على التعامل مع 32 نقطة إدخال تناظرية تفاضلية. هذا يعني أنها تستطيع مراقبة عدد كبير من أجهزة الاستشعار في نفس الوقت، مما يوفر لك رؤية شاملة ودقيقة لجميع المتغيرات الحرجة في مصنعك. سواء كانت قراءات درجة الحرارة أو الضغط أو التدفق، فإن هذه الوحدة تجمع كل هذه البيانات الخام وتحولها بدقة إلى معلومات رقمية يمكن لنظام التحكم في الأمان أن يفهمها ويتصرف بناءً عليها.

دعم واسع لأنواع الإدخال: مرونة لتطبيقاتك المتنوعة

تتميز الوحدة بمرونتها العالية في دعم مجموعة متنوعة من إشارات الإدخال التناظرية. على سبيل المثال، يدعم الطراز 3700A نطاق 0-5 VDC، بينما يدعم الطراز 3701 نطاق 0-10 VDC. والأهم من ذلك، يمكنها التعامل مع إشارات التيار الشائعة مثل 4-20 مللي أمبير (باستخدام مقاوم تحويل 250 أوم)، بالإضافة إلى دعم مجموعة واسعة من المزدوجات الحرارية (Thermocouples) مثل J, K, T, R, S, B, E, و C. هذه القدرة على التكيف تجعلها مناسبة لمجموعة كبيرة من أجهزة الاستشعار والتطبيقات في مختلف الصناعات.

تشخيص شامل وقدرة على الاستبدال الساخن: الحفاظ على الجاهزية

في أنظمة السلامة، لا مجال لوقت التوقف. لذلك، تشتمل TRICONEX 3700 على تشخيصات ذاتية شاملة لكل قناة. إذا تم اكتشاف خطأ في أي قناة، فإن مؤشر الخطأ الخاص بالوحدة ينشط، ومع ذلك، تظل الوحدة تعمل بشكل صحيح باستخدام القنوات السليمة المتبقية. بالإضافة إلى ذلك، تدعم الوحدة إمكانية الاستبدال الساخن (Hot-Spare capability)، مما يعني أنه يمكن استبدال الوحدة المعيبة عبر الإنترنت دون الحاجة إلى إيقاف تشغيل العملية، مما يقلل بشكل كبير من وقت التوقف ويضمن أقصى قدر من التوافر.

حماية متقدمة ودقة عالية: لا مجال للأخطاء

تُقدم الوحدة حماية قوية من الحمل الزائد على المدخلات تصل إلى 150 VDC/115 VAC بشكل مستمر، مما يحمي المكونات الحساسة. مع دقة 12 بت ودقة أقل من 0.15% من النطاق الكامل (FSR)، تُضمن الوحدة أن البيانات التي تُجمع موثوقة للغاية، وهو أمر بالغ الأهمية لاتخاذ قرارات دقيقة تتعلق بالسلامة.

المواصفات الفنية لـ TRICONEX 3700 (النموذج 3700A كمثال)

تطبيقات TRICONEX 3700 في الصناعة

نظرًا لقدرتها على توفير بيانات تناظرية دقيقة وموثوقة للغاية في أنظمة السلامة، تُعد TRICONEX 3700 حيوية في مجموعة واسعة من الصناعات الحساسة للمخاطر.

• صناعة النفط والغاز: في مصافي النفط، محطات الغاز الطبيعي المسال، ومنصات التنقيب، تُستخدم لمراقبة مستويات الخزانات، وضغوط الأنابيب، ودرجات حرارة العمليات، مما يضمن التشغيل الآمن ويمنع التسربات أو الانفجارات عن طريق إيقاف العمليات في حالات الطوارئ.
• الصناعات الكيميائية والبتروكيماوية: في العمليات التي تنطوي على مواد كيميائية خطرة، تُراقب الوحدة درجات حرارة المفاعلات، وضغوط الأوعية، ومعدلات التدفق، مما يضمن استقرار التفاعلات ويحمي من الانحرافات التي قد تؤدي إلى حوادث.
• محطات توليد الطاقة (بما في ذلك النووية): في محطات الطاقة التقليدية والنووية، تُستخدم لمراقبة المتغيرات الحرجة مثل مستويات الماء في الغلايات، ودرجات حرارة التوربينات، وضغوط البخار، مما يضمن التشغيل الآمن للمحطة ويسهل الاستجابة السريعة لأي حالات طوارئ.
• خطوط الأنابيب: لمراقبة الضغط ودرجة الحرارة ومعدل التدفق على طول خطوط أنابيب النفط والغاز. في حالة اكتشاف قيم غير طبيعية، تُلتقط الإشارات بدقة بواسطة 3700 ويتم إرسالها إلى وحدة التحكم Tricon لاتخاذ إجراءات وقائية.
• المعادن والتعدين: في عمليات مثل صهر المعادن أو الدرفلة، تُستخدم لمراقبة درجات حرارة الأفران، وتدفق السوائل، وضغوط الأنظمة الهيدروليكية، مما يضمن السلامة التشغيلية ويحمي المعدات باهظة الثمن.

المنتجات ذات الصلة بـ TRICONEX 3700

نظرًا لأن TRICONEX 3700 هي وحدة إدخال تناظري TMR، فهي جزء لا يتجزأ من نظام Triconex الأكبر وتتكامل مع مكونات أخرى مصممة للسلامة.

• Triconex Tricon Controllers (مثل MP3008, 3805E, 3721): هذه هي وحدات المعالجة المركزية الرئيسية التي تتلقى البيانات من 3700. تُشكل هذه الوحدات جوهر نظام Triconex SIS، حيث تقوم بمعالجة البيانات واتخاذ قرارات السلامة.
• Triconex External Termination Panels (ETP): تتطلب 3700 لوحة توصيل خارجية لربط أسلاك الحقل، وتوجد نماذج ETP محددة لكل نوع من وحدات الإدخال/الإخراج.
• Triconex Digital Input/Output Modules (مثل 3501E, 3601E): تتصل هذه الوحدات بوحدة التحكم في Tricon وتُستخدم لمعالجة الإشارات الرقمية (تشغيل/إيقاف) في نظام السلامة.
• Triconex Network Communication Modules (NCM) (مثل 4329): تُستخدم هذه الوحدات لربط نظام Triconex بالشبكات الخارجية وأنظمة المراقبة العليا.
• Schneider Electric EcoStruxure Triconex Safety Instrumented Systems (SIS): تُعد 3700 جزءًا من محفظة Schneider Electric الواسعة لحلول السلامة المتكاملة هذه.
• أنظمة السلامة من موردين آخرين (مثل Siemens S7-400H Safety PLCs, HIMA HiMax/HiMatrix SIS): على الرغم من اختلاف المعمارية، فإن هذه الأنظمة المنافسة تقدم وحدات إدخال تناظرية عالية النزاهة لأغراض السلامة المماثلة.

آمل أن يكون هذا الشرح قد قدم لك نظرة واضحة وشاملة حول TRICONEX 3700 ودورها الحيوي في ضمان السلامة والموثوقية في أعقد البيئات الصناعية.
