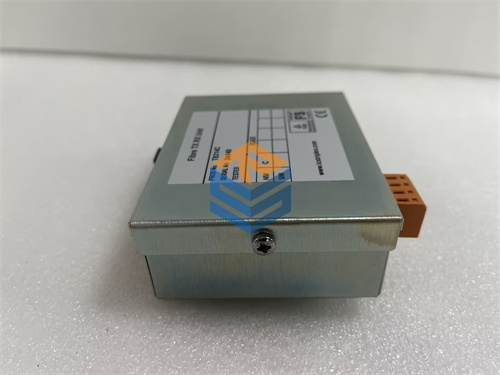

TRICONEX+3805H

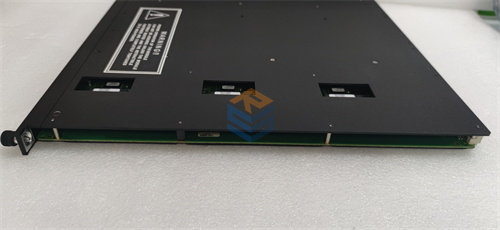

⁦TRICONEX+3805H⁩ - الصورة ⁦2⁩
⁦TRICONEX+3805H⁩ - الصورة ⁦3⁩
⁦TRICONEX+3805H⁩ - الصورة ⁦4⁩

TRICONEX+3805H

المعلمة الفنية القيمة/الوصف (Typical for TRICONEX 3805H)
النوع وحدة إخراج تناظري (Analog Output Module – AO)
رقم الجزء 3805H
الشركة المصنعة Triconex (Schneider Electric)
تصنيف السلامة تُستخدم في أنظمة Triconex المُعتمدة لـ SIL 3 (IEC 61508)، مما يُساهم في سلامة النظام الكلية.
عدد القنوات 8 قنوات إخراج تناظري
نطاق الإخراج 4-20 مللي أمبير (mA)
تجاوز النطاق (Overrange) حتى 6% (مما يُتيح نطاق إخراج 0-21.2 مللي أمبير)
الدقة (Resolution) 12 بت
الدقة (Accuracy) <0.25% من نطاق المقياس الكامل (FSR) (0-21.2 مللي أمبير)، في نطاق 0°C إلى 60°C.
نوع الإخراج تيار حلقي (Current Loop)، اقتران مباشر (DC Coupled)
العزل لا توجد نقاط معزولة بشكل فردي؛ عودة مشتركة (commoned return).
جهد الحلقة الخارجية 20-30 VDC (الاسمية 24VDC)، بحد أقصى +42.5 VDC (محمي من الجهد العكسي).
متطلبات طاقة حلقة الخرج تعتمد على مقاومة الحمل (مثال: 250 أوم تتطلب > 20 VDC، 1000 أوم تتطلب > 35 VDC).
حماية من تجاوز النطاق (Over-range protection) +42.5 VDC، مستمر.
زمن التبديل عند فشل الساق (Switch time on leg failure) أقل من 10 مللي ثانية (ms)، نموذجي.
التشخيصات تشخيصات شاملة ومستمرة لحالة الوحدة وحالة حلقات الإخراج.
مؤشرات LED مؤشرات حالة الوحدة (مثل PASS, FAULT, ACTIVE).
استهلاك الطاقة نموذجي لوحدة إخراج تناظري.
درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية (-4°F إلى +158°F).
درجة حرارة التخزين -40 درجة مئوية إلى +85 درجة مئوية.
الرطوبة 5% إلى 95% رطوبة نسبية، بدون تكثف.
الأبعاد (تقريبية) 135 مم × 116 مم × 35 مم (5.31 بوصة × 4.57 بوصة × 1.38 بوصة).
الوزن (تقريبي) 0.45 كجم (0.99 رطل).
التثبيت تُركب في فتحة وحدة في هيكل Triconex (Chassis).
متطلبات إضافية تتطلب لوحة إنهاء خارجية (ETP) أو لوحة توصيل (Module Base) لتوصيل الأسلاك الميدانية.
احصل على عرض أسعار
التصنيف:

الوصف

1. اسم المنتج:

TRICONEX 3805H – Analog Output Module

2. وصف المنتج:

في العمليات الصناعية التي تتطلب التحكم الدقيق في المتغيرات التناظرية مثل معدلات التدفق، ومستويات الصمامات، وضبط سخانات التسخين، تُعد القدرة على توفير إشارات خرج تناظرية دقيقة وموثوقة أمرًا بالغ الأهمية لضمان سلامة العمليات والكفاءة التشغيلية. وهنا تبرز وحدة TRICONEX 3805H كحل متقدم وموثوق به للإخراج التناظري.

TRICONEX 3805H هي وحدة إخراج تناظري (Analog Output Module) مُصممة خصيصًا لتوفير إشارات تيار تناظرية دقيقة إلى أجهزة التحكم الميدانية، مثل صمامات التحكم (control valves)، محركات التردد المتغير (variable frequency drives – VFDs)، والمُشغلات (actuators) الأخرى. تُعد هذه الوحدة جزءًا أساسيًا من أنظمة Triconex للتحكم في السلامة المُجهزة (SIS)، وهي معروفة عالميًا بتصميمها المتسامح مع الأخطاء (Fault-Tolerant Design) ومعمارية Triple Modular Redundancy (TMR) التي تضمن أقصى درجات الموثوقية والتوافر في التطبيقات الحرجة.

تُقدم الوحدة 3805H ثماني (8) قنوات إخراج تناظري، وتُدعم النطاق الصناعي القياسي 4-20 مللي أمبير (mA)، مع قدرة على العمل في نطاق أوسع قليلًا (0-21.2 مللي أمبير) لتوفير حماية من التجاوز (overrange). تُوفر الوحدة دقة عالية (12 بت) وموثوقية ممتازة، مما يضمن أن الإشارات المُرسلة إلى الحقل صحيحة ومُتحكم بها بدقة. على الرغم من أن نقاط الإخراج ليست معزولة بشكل فردي، إلا أن التصميم العام لوحدات Triconex يُركز على التكرار والتشخيص الشامل لتعزيز سلامة النظام.

مثل جميع وحدات Triconex، تُدمج 3805H تشخيصات شاملة لمراقبة صحة الوحدة نفسها وحالة حلقات الإخراج. تُوفر هذه التشخيصات الكشف عن الأعطال وتقريرها، مما يُقلل من وقت التوقف عن العمل ويُعزز من توافر النظام. تُصمم الوحدة للعمل في البيئات الصناعية القاسية، مما يضمن أداءً موثوقًا به على المدى الطويل في تطبيقات السلامة والأتمتة.

الميزات الرئيسية:

  • 8 قنوات إخراج تناظري: تُوفر نقاط إخراج متعددة للتحكم في المتغيرات التناظرية.
  • نطاق إخراج 4-20 مللي أمبير: تُدعم النطاق الصناعي القياسي للإخراج التناظري.
  • دقة 12 بت: تُقدم تحكمًا دقيقًا في إشارات الخرج.
  • موثوقية نظام Triconex (TMR): جزء من نظام Triconex المعروف بموثوقيته وتسامحه مع الأخطاء، مما يضمن أقصى درجات التوافر.
  • تشخيصات مُدمجة: تُقدم قدرات تشخيصية شاملة لاكتشاف الأعطال في الوحدة أو الأسلاك الميدانية.
  • تصميم قوي: مُصممة للعمل في البيئات الصناعية القاسية.
  • التكامل السلس: تتكامل بسلاسة مع أنظمة Triconex.

3. بارامترات المنتج (المعلمات الأساسية):

  • النوع: وحدة إخراج تناظري (Analog Output Module – AO).
  • الشركة المصنعة: Triconex (جزء من Schneider Electric / Invensys سابقًا).
  • رقم الجزء: 3805H.
  • عدد القنوات: 8 قنوات إخراج تناظري.
  • نطاق الإخراج: 4-20 مللي أمبير (mA) مع تجاوز نطاق (+6% overrange) يصل إلى 21.2 مللي أمبير.
  • الدقة (Resolution): 12 بت.
  • الدقة (Accuracy): أقل من 0.25% من نطاق المقياس الكامل (FSR) (0-21.2 مللي أمبير)، في نطاق درجة حرارة 0°C إلى 60°C.
  • نوع الاتصال: تيار حلقي (Current Loop)، اقتران مباشر (DC Coupled).
  • العزل: لا توجد نقاط معزولة بشكل فردي؛ تُشارك في عودة مشتركة (commoned return).
  • جهد الحلقة الخارجية (External Loop Power): +42.5 VDC كحد أقصى (محمي من الجهد العكسي)، +24 VDC اسمي.
  • التوافقية: أنظمة Triconex (Trident / Tricon).
  • نوع الوحدة: TMR, AO (تشير إلى أنها تستفيد من تصميم TMR للنظام).

4. المواصفات (المواصفات الفنية التفصيلية):

المعلمة الفنية القيمة/الوصف (Typical for TRICONEX 3805H)
النوع وحدة إخراج تناظري (Analog Output Module – AO)
رقم الجزء 3805H
الشركة المصنعة Triconex (Schneider Electric)
تصنيف السلامة تُستخدم في أنظمة Triconex المُعتمدة لـ SIL 3 (IEC 61508)، مما يُساهم في سلامة النظام الكلية.
عدد القنوات 8 قنوات إخراج تناظري
نطاق الإخراج 4-20 مللي أمبير (mA)
تجاوز النطاق (Overrange) حتى 6% (مما يُتيح نطاق إخراج 0-21.2 مللي أمبير)
الدقة (Resolution) 12 بت
الدقة (Accuracy) <0.25% من نطاق المقياس الكامل (FSR) (0-21.2 مللي أمبير)، في نطاق 0°C إلى 60°C.
نوع الإخراج تيار حلقي (Current Loop)، اقتران مباشر (DC Coupled)
العزل لا توجد نقاط معزولة بشكل فردي؛ عودة مشتركة (commoned return).
جهد الحلقة الخارجية 20-30 VDC (الاسمية 24VDC)، بحد أقصى +42.5 VDC (محمي من الجهد العكسي).
متطلبات طاقة حلقة الخرج تعتمد على مقاومة الحمل (مثال: 250 أوم تتطلب > 20 VDC، 1000 أوم تتطلب > 35 VDC).
حماية من تجاوز النطاق (Over-range protection) +42.5 VDC، مستمر.
زمن التبديل عند فشل الساق (Switch time on leg failure) أقل من 10 مللي ثانية (ms)، نموذجي.
التشخيصات تشخيصات شاملة ومستمرة لحالة الوحدة وحالة حلقات الإخراج.
مؤشرات LED مؤشرات حالة الوحدة (مثل PASS, FAULT, ACTIVE).
استهلاك الطاقة نموذجي لوحدة إخراج تناظري.
درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية (-4°F إلى +158°F).
درجة حرارة التخزين -40 درجة مئوية إلى +85 درجة مئوية.
الرطوبة 5% إلى 95% رطوبة نسبية، بدون تكثف.
الأبعاد (تقريبية) 135 مم × 116 مم × 35 مم (5.31 بوصة × 4.57 بوصة × 1.38 بوصة).
الوزن (تقريبي) 0.45 كجم (0.99 رطل).
التثبيت تُركب في فتحة وحدة في هيكل Triconex (Chassis).
متطلبات إضافية تتطلب لوحة إنهاء خارجية (ETP) أو لوحة توصيل (Module Base) لتوصيل الأسلاك الميدانية.

ملاحظة هامة: تُعد TRICONEX 3805H خيارًا ممتازًا للتطبيقات التي تتطلب تحكمًا دقيقًا وموثوقًا في المتغيرات التناظرية ضمن أنظمة السلامة الحرجة. للحصول على المواصفات الفنية الأكثر دقة وتفصيلاً، يُوصى دائمًا بالرجوع إلى كتيبات المنتج الرسمية من Schneider Electric (Triconex) أو الاتصال بالدعم الفني الخاص بهم.
