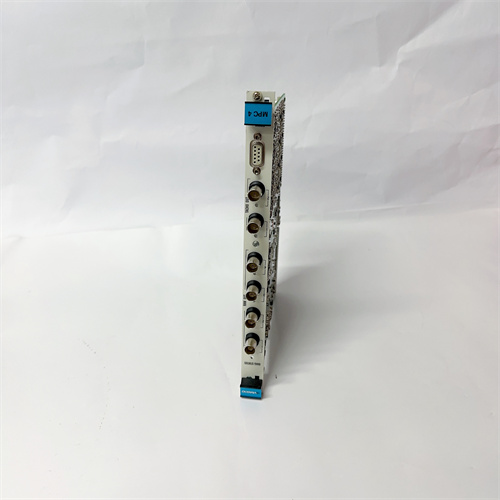

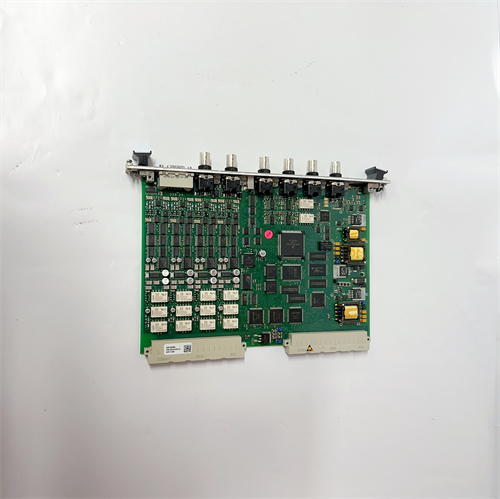

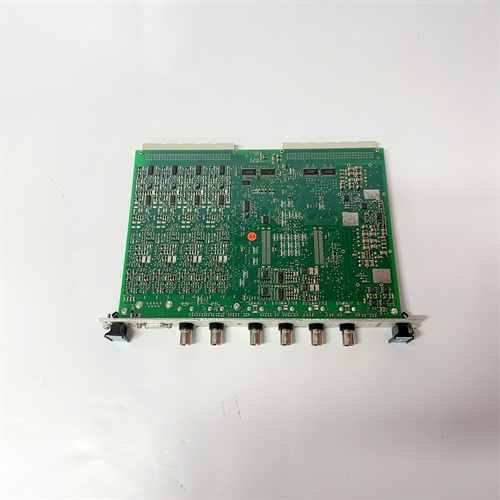

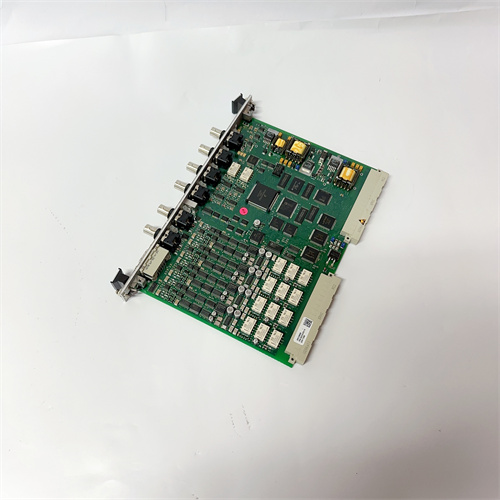

VIBRO-METER VM600 MPC4: بطاقة حماية الآلات عالية الأداء
Product Brief Description
تُعدّ VIBRO-METER VM600 MPC4 200-510-111-034 (ورقم الجزء المرتبط بها 200-510-070-113) بطاقة حماية آلات (Machinery Protection Card) من Vibro-Meter (جزء من Meggitt Sensing Systems). تُشكل هذه البطاقة العنصر المركزي في نظام حماية الآلات VM600 Series (MPS). وظيفتها الأساسية هي المراقبة المستمرة لاهتزازات الآلات الديناميكية والسرعة، وتحديد العيوب المحتملة، وإطلاق الإنذارات أو إجراءات الإغلاق لحماية المعدات الحيوية في البيئات الصناعية.
- نوع المنتج: بطاقة حماية آلات (Machinery Protection Card).
- الشركة المصنعة: Vibro-Meter (Meggitt Sensing Systems).
- الوظيفة الرئيسية: مراقبة الاهتزاز والسرعة للآلات الدوارة، وتشخيص الأعطال، وتوفير الحماية.
- التطبيق الأساسي: أنظمة حماية التوربينات، والضواغط، والمضخات، وغيرها من الآلات الدوارة الحرجة.
Product Detailed Description
في الصناعات التي تعتمد على الآلات الدوارة الثقيلة مثل محطات توليد الطاقة، ومصانع النفط والغاز، والبتروكيماويات، تُعد سلامة وموثوقية هذه الآلات أمرًا بالغ الأهمية. يمكن أن يؤدي أي عطل غير متوقع إلى خسائر فادحة في الإنتاج وأضرار مكلفة. وهنا يأتي دور VIBRO-METER VM600 MPC4. بصفتي خبيرًا في أنظمة مراقبة حالة الآلات، يمكنني أن أؤكد لك أن هذه البطاقة هي خط الدفاع الأول ضد فشل المعدات الكارثي.
إن VIBRO-METER VM600 MPC4 هي بطاقة حماية آلات متقدمة، مصممة خصيصًا لتوفير مراقبة مستمرة عبر الإنترنت. إنها تُعد العنصر المركزي في نظام VM600، وتُركب في رفوف VM600 (مثل ABE04x أو ABE056) جنبًا إلى جنب مع بطاقة الإدخال/الإخراج (IOC4T) لتشكيل زوج بطاقات وظيفي.
الميزات والوظائف الرئيسية لبطاقة MPC4:
- مدخلات متعددة القنوات: تُوفر البطاقة 4 قنوات ديناميكية و 2 قناة تاكومتر (سرعة). هذه القنوات قابلة للبرمجة بشكل مستقل ويمكنها قبول الإشارات من مجموعة متنوعة من الحساسات مثل:
- حساسات الاهتزاز: مثل مقاييس التسارع (accelerometers)، ومستشعرات السرعة (velocity sensors)، ومجسات التقارب (proximity probes) لقياس الاهتزاز النسبي والمطلق، والإزاحة، واللانمورية (eccentricity).
- حساسات السرعة/الطور: لمراقبة سرعة دوران الآلة ومرجع الطور.
- معالجة إشارات قوية: تقوم البطاقة بمعالجة رقمية للإشارات الواردة باستخدام تقنيات DSP (Digital Signal Processing) المتطورة. تشمل هذه المعالجة:
- التصفية (Filtering): مرشحات النطاق العريض والضيق القابلة للبرمجة.
- التكامل أو التفاضل (Integration or Differentiation): حسب الحاجة لتحويل أنواع الإشارة (مثل من التسارع إلى السرعة).
- التقويم (Rectification): لحساب قيم RMS (الجذر التربيعي المتوسط)، والمتوسط، والذروة الحقيقية، والذروة إلى الذروة الحقيقية.
- تتبع الرتبة (Order Tracking): لمراقبة السعة والطور بالنسبة لسرعة دوران العمود.
- قياس الفجوة (Gap Measurement): بين الحساس والهدف.
- وظائف الحماية: تُوفر البطاقة مستويات إنذار قابلة للبرمجة (مثل Alert و Danger) مع إعدادات قابلة للتخصيص للهستيريا وتأخيرات الوقت. يمكن تكييف مستويات الإنذار هذه بناءً على السرعة أو معلومات خارجية أخرى.
- مخرجات الإشارة: تُوفر مخرجات تماثلية (0-10V أو 4-20mA) للإشارات المعالجة (الاهتزاز والسرعة) في الجزء الخلفي من الرف (أو على الواجهة الأمامية لبطاقة IOC4T المصاحبة)، بالإضافة إلى مخرجات رقمية للإنذارات.
- التشخيص الذاتي: تُراقب البطاقة باستمرار مستوى الإشارات من الحساسات وتشير إلى أي مشكلات مثل انقطاع خط الإرسال أو عطل في الحساس من خلال وظيفة “OK System” ومؤشرات LED على اللوحة الأمامية.
- الامتثال للمعايير: تُصمم البطاقة وتتوافق مع معيار API 670، وهو معيار صناعي معترف به على نطاق واسع لأنظمة حماية الآلات.
- الموثوقية العالية: تُعد البطاقة حلاً عالي الجودة وموثوقًا به، وقد تم اعتماد بعض إصداراتها لـ SIL 2 (Safety Integrity Level) مما يُشير إلى قدرتها على العمل بأمان في التطبيقات الحرجة.
تُعد هذه البطاقة جزءًا أساسيًا من أي نظام حديث لمراقبة وحماية الآلات، مما يُمكّن الشركات من تحسين موثوقية المعدات، وتقليل وقت التوقف غير المخطط له، وتحسين تخطيط الصيانة.
الميزات الأساسية والفوائد الجوهرية
- مراقبة وحماية شاملة: تُوفر مراقبة مستمرة ودقيقة للاهتزازات الديناميكية والسرعة والمعلمات الأخرى، مما يُمكن من الاكتشاف المبكر للأعطال.
- تصميم قابل للتكوين: القنوات قابلة للبرمجة بشكل مستقل، مما يُتيح مرونة عالية لتناسب تطبيقات الآلات المختلفة.
- معالجة إشارات متقدمة: تُحسن من دقة واستجابة المراقبة.
- امتثال لـ API 670: يُضمن التوافق مع المعايير الصناعية الرائدة لأنظمة حماية الآلات.
- تشخيصات شاملة: تُساعد في تحديد المشكلات بسرعة وتقليل وقت استكشاف الأخطاء وإصلاحها.
- مخرجات متعددة: تُوفر إشارات تماثلية ورقمية للإنذارات والتحكم في النظام.
- موثوقية صناعية: مصممة للعمل في البيئات القاسية، مما يضمن أداءً مستقرًا وطويل الأمد.
المواصفات الفنية
مجالات التطبيق
تُستخدم VIBRO-METER VM600 MPC4 في مجموعة واسعة من الصناعات التي تعتمد على الآلات الدوارة الحرجة وتتطلب حماية متقدمة:
- توليد الطاقة: مراقبة التوربينات البخارية والغازية، والمولدات، ومضخات تغذية الغلايات.
- النفط والغاز: حماية الضواغط، والمضخات، ومحركات التوربينات في خطوط الأنابيب، ومصافي التكرير، ومنصات الإنتاج البحرية.
- البتروكيماويات: مراقبة الضواغط والمضخات والمفاعلات في العمليات الكيميائية.
- صناعة الصلب: حماية محركات ومضخات الدرفلة والمعدات الدوارة الأخرى.
- المعادن والتعدين: في المصانع التي تحتوي على كسارات كبيرة، ومطاحن، ومعدات معالجة تتطلب مراقبة دقيقة.
- السفن البحرية (خاصة محركات الدفع): لضمان سلامة وموثوقية الأنظمة الميكانيكية البحرية.
منتجات ذات صلة قد تهمك
تتكامل VIBRO-METER VM600 MPC4 بشكل وثيق مع المكونات الأخرى لنظام VM600:
- VM600 IOC4T (Input/Output Card): بطاقة الإدخال/الإخراج الضرورية التي تُركب خلف MPC4 لتوفير توصيلات المستشعر، ومخرجات الإشارة المعالجة، وبعض المرحلات.
- رفوف VM600 (VM600 Racks): مثل ABE040، ABE042، ABE056، التي تُركب فيها بطاقات MPC4 ووحدات أخرى.
- حساسات الاهتزاز والسرعة (Vibration and Speed Sensors): مثل مستشعرات التقارب (proximity probes)، ومقاييس التسارع (accelerometers)، وأجهزة قياس السرعة (velocity transducers) من Vibro-Meter أو شركات أخرى.
- وحدات المرحلات (Relay Modules): مثل RLC16 أو IRC4، التي يمكن توصيلها بـ MPC4 لتشغيل أجهزة الإغلاق أو الإنذار الخارجية بناءً على حالة الآلة.
- برامج VM600 (VM600 Software): مثل VM600 MPSx، للمراقبة، والتكوين، والتشخيص لنظام الحماية بأكمله.
- وحدات تزويد الطاقة (Power Supply Units): لتزويد الرف والبطاقات بالطاقة اللازمة.
هل تبحث عن معلومات محددة حول كيفية استبدال أو تكوين هذه البطاقة؟
