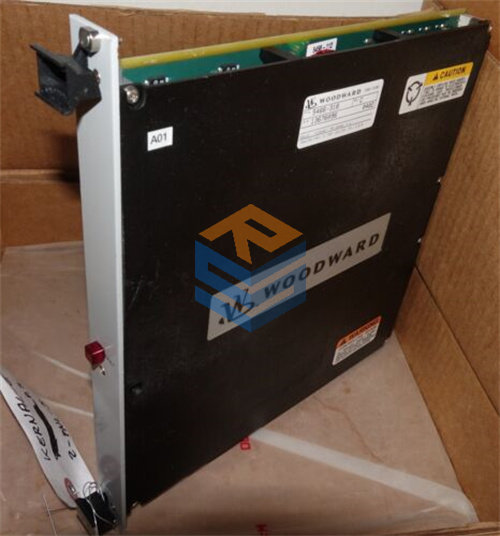

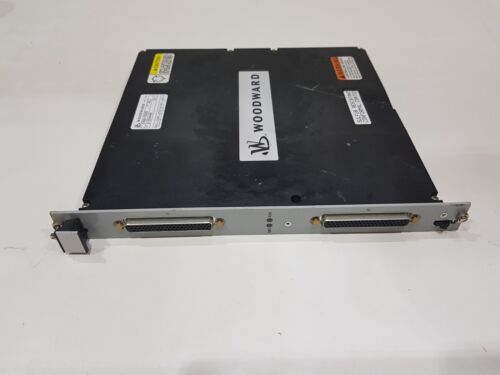

WOODWARD 5466-316 ANALOG COMBO MODULE

الوصف

وصف المنتج 💡

وحدة Woodward 5466-316 هي وحدة إدخال/إخراج تناظرية عالية الكثافة (High-Density Analog I/O) تُعد بمثابة “الوصلة الحسية والتحكمية” لنظام التحكم. بدلاً من التعامل مع إشارات رقمية بسيطة (ON/OFF)، فإن هذه الوحدة تتعامل مع الإشارات التناظرية المتغيرة والمستمرة، مثل جهد الكهرباء أو التيار، والتي تُستخدم لقياس متغيرات أساسية مثل درجة الحرارة والضغط والسرعة. وتتميز هذه الوحدة بكونها “وحدة مجمعة” (Combo Module)، حيث تجمع بين عدة وظائف في قطعة واحدة.

وصف تفصيلي 🧠

تعمل هذه الوحدة على توفير واجهة متعددة الوظائف لنظام التحكم. تشمل الميزات الفنية الرئيسية للوحدة 5466-316:

• 8 مدخلات تناظرية (Analog Inputs): تستقبل إشارات بمدى 4-20mA أو 0-5V من المستشعرات الميدانية.
• 4 مخرجات تناظرية (Analog Outputs): ترسل إشارات بمدى 4-20mA أو 20-160mA للتحكم في الأجهزة النهائية مثل المحركات التناسبية (Proportional Actuators) أو الصمامات.
• 4 مدخلات للسرعة (Speed Inputs): تُستخدم لقراءة سرعة دوران التوربينات أو المحركات من أجهزة استشعار السرعة المغناطيسية أو أجهزة استشعار القرب.
• مخرجان للمحرك التناسبي (Proportional Actuator Outputs): صُممت خصيصًا لقيادة المحركات التي تتطلب تحكمًا تناسبيًا دقيقًا.

إن هذا الجمع الفريد من المدخلات والمخرجات في وحدة واحدة يجعلها مثالية لتطبيقات التحكم الحلقي المغلق (Closed-Loop Control) في أنظمة التوربينات، حيث يجب على النظام قراءة السرعة والضغط باستمرار، ثم تعديل صمام التحكم بشكل دقيق للحفاظ على الأداء الأمثل.

المواصفات الفنية ⚙️

مجالات التطبيق 🏭

تُستخدم وحدة Woodward 5466-316 بشكل شائع في:

• أنظمة التحكم في التوربينات البخارية والغازية، وخاصةً في التطبيقات التي تتطلب تحكمًا دقيقًا في الصمامات.
• التحكم في الضواغط في محطات النفط والغاز.
• العمليات الصناعية التي تتضمن تحكمًا في متغيرات تناظرية متعددة في حلقة واحدة.

على الرغم من أن هذه الوحدة قد تم استبدالها في بعض الأنظمة الأحدث، إلا أنها لا تزال مطلوبة على نطاق واسع كقطعة غيار أو لتوسعة الأنظمة القديمة، مما يدل على موثوقيتها واستمرارية استخدامها.
