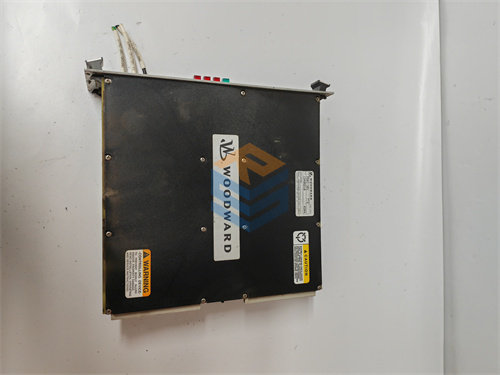

WOODWARD 5501-380

الوصف

WOODWARD 5501-380: لوحة تزويد الطاقة لنظام MicroNet TMR (120 VAC / 120 VDC)

SEO Optimized Arabic Titles:

1. WOODWARD 5501-380: لوحة تزويد الطاقة – MicroNet TMR، 120VAC/120VDC
2. WOODWARD 5501-380: مصدر طاقة مرن لأنظمة Woodward TMR
3. WOODWARD 5501-380: لوحة تزويد طاقة التكرار الثلاثي – AC/DC
4. WOODWARD 5501-380: دعم الطاقة لأنظمة التحكم الصناعية الحرجة
5. WOODWARD 5501-380: مكون أساسي لوحدة تحكم MicroNet TMR
6. WOODWARD 5501-380: ضمان استقرار نظام Woodward – لوحة طاقة TMR
7. WOODWARD 5501-380: حلول طاقة عالية الكفاءة لأنظمة الأتمتة المزدوجة
8. WOODWARD 5501-380: قطعة غيار حيوية لنظام 5009/MicroNet TMR
9. WOODWARD 5501-380: تعزيز موثوقية عملياتك – Woodward 5501-380
10. WOODWARD 5501-380: لوحة طاقة معتمدة لـ MicroNet TMR – 120V

وصف موجز للمنتج

تُعد WOODWARD 5501-380 لوحة تزويد طاقة (Power Supply Board) أساسية ومُتخصصة مصممة للاستخدام مع هياكل تزويد الطاقة 5009/MicroNet Triple Modular Redundant (TMR). تتميز هذه اللوحة بمرونة في قبول جهد إدخال إما 120 فولت تيار متردد (VAC) أو 120 فولت تيار مستمر (VDC). تعمل الوحدة على توفير طاقة مستقرة ومُنظمة لجميع وحدات المعالجة المركزية (CPUs) ووحدات الإدخال/الإخراج (I/O) الأخرى المثبتة في نظام MicroNet TMR. تُعد هذه اللوحة ضرورية لضمان التشغيل المستقر والموثوق به لنظام التحكم بأكمله في تطبيقات الآلات الدوارة الحرجة التي تتطلب أعلى مستويات التوافرية ومقاومة الأعطال.

• النوع: لوحة تزويد طاقة (Power Supply Board)
• المنصة المتوافقة: هياكل تزويد الطاقة 5009/MicroNet TMR
• جهد الإدخال: 120 VAC أو 120 VDC
• الحد الأقصى للطاقة: 1150 VA (مع AC) أو 576 W (مع DC)
• الوظيفة الأساسية: توفير وتوزيع الطاقة المستقرة لوحدات MicroNet TMR.

WOODWARD 5501-380: الطاقة المزدوجة لضمان استمرارية أنظمة TMR

في البيئات الصناعية التي لا يمكن أن تتحمل أي توقف، مثل محطات الطاقة أو خطوط أنابيب النفط والغاز، تُعد أنظمة التحكم ذات التكرار الثلاثي للوحدات (TMR) هي الحل الأمثل لضمان أقصى درجات الموثوقية. تُعد WOODWARD 5501-380 مكونًا حيويًا ضمن هذه الأنظمة، حيث توفر شريان الحياة الكهربائي الذي يضمن التشغيل المستمر وغير المنقطع. إنها ليست مجرد لوحة تزويد طاقة؛ إنها جزء من استراتيجية أوسع لضمان عدم وجود نقطة فشل واحدة في نظام التحكم.

مرونة جهد الإدخال:

تتميز لوحة 5501-380 بمرونة فريدة في التعامل مع مصادر الطاقة، حيث يمكنها العمل بجهد 120 فولت تيار متردد (VAC) أو 120 فولت تيار مستمر (VDC). هذه القدرة المزدوجة تجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية حيث قد تختلف مصادر الطاقة المتاحة. تضمن هذه المرونة سهولة التكامل مع البنية التحتية الكهربائية الحالية، مما يقلل من تعقيد التركيب ويزيد من خيارات التصميم.

مصممة خصيصًا لأنظمة TMR:

تُصمم هذه اللوحة خصيصًا لتلبية المتطلبات الصارمة لأنظمة Woodward MicroNet TMR. في أنظمة TMR، تعمل ثلاثة نسخ متطابقة من كل وحدة بالتوازي، وتُستخدم آليات التصويت لتحديد الإخراج الصحيح في حالة فشل إحدى الوحدات. توفر 5501-380 الطاقة المستقرة لهذه الوحدات المكررة، مما يدعم قدرة النظام على عزل الأعطال ومواصلة العمل دون انقطاع. تُركب هذه اللوحة داخل هيكل تزويد طاقة TMR، وتعمل بالتنسيق مع اللوحة الأم داخل الهيكل لتنسيق عمليات تزويد الطاقة المكررة.

ميزات الحماية والتشخيص:

لتعزيز الموثوقية والسلامة، تشتمل 5501-380 على ميزات حماية متقدمة وتنظيم دقيق للجهد. تحافظ على تنظيم الجهد ضمن هامش ضيق (أقل من ±5%) لمواجهة تقلبات جهد الخط وتغيرات الحمل ودرجات الحرارة. كما أنها مجهزة بأربعة مؤشرات LED على اللوحة الأمامية لتوفير معلومات تشخيصية فورية:

• OK LED (موافق): يشير إلى التشغيل الطبيعي.
• Input Fault (خطأ في الإدخال): يشير إلى مشكلة في مصدر الطاقة الوارد.
• Overtemperature (درجة حرارة زائدة): ينبه إلى ارتفاع درجة حرارة الوحدة الداخلية.
• Power Supply Fault (خطأ في مصدر الطاقة): يشير إلى فشل أحد محولات الطاقة الداخلية.

تُمكن هذه المؤشرات الفنيين من تحديد المشكلات بسرعة، مما يقلل من وقت التوقف المحتمل ويُحسن من كفاءة الصيانة.

المواصفات التقنية:

مجالات التطبيق:

نظرًا لدورها الحيوي في تزويد الطاقة لأنظمة MicroNet TMR، تُستخدم WOODWARD 5501-380 في التطبيقات الأكثر حساسية وحرجة التي تتطلب أقصى مستويات الموثوقية وعدم التوقف:

• محطات توليد الطاقة: للتحكم في التوربينات الغازية والبخارية والمولدات ذات الأهمية الحرجة.
• خطوط أنابيب النفط والغاز: في محطات الضغط ومرافق المعالجة للتحكم في الضواغط والمضخات الحيوية.
• المصانع الكيميائية والبتروكيماوية: للتحكم في العمليات الخطرة والحساسة للغاية.
• التطبيقات البحرية الحرجة: على متن السفن الكبيرة والمنصات البحرية.
• أي عملية صناعية تتطلب موثوقية عالية: حيث يكون وقت التوقف غير مقبول.

المنتجات ذات الصلة:

تعمل WOODWARD 5501-380 كوحدة تزويد طاقة أساسية لنظام MicroNet TMR، وتتكامل مع:

• هيكل تزويد الطاقة 5009/MicroNet TMR: وهو الهيكل الذي تُركب فيه هذه اللوحة.
• وحدات المعالجة المركزية MicroNet TMR (CPUs): مثل TMR5200 أو TMR040، التي تتلقى الطاقة من 5501-380.
• وحدات الإدخال/الإخراج MicroNet TMR (I/O Modules): التي تُركب في النظام وتعتمد على الطاقة الموفرة بواسطة هذه اللوحة.
• لوحات تزويد طاقة TMR الأخرى: مثل 5501-370 (مدخل 24 VDC) و 5501-381 (مدخل 220 VAC)، والتي توفر خيارات جهد إدخال بديلة لنفس الغرض ضمن أنظمة TMR.
• الكابلات الشريطية لمزود الطاقة (Power Supply Ribbon Cable): تُستخدم لربط لوحة تزويد الطاقة باللوحة الأم في الهيكل.

هل لديك أي أسئلة أخرى حول كيفية عمل هذه الوحدة ضمن نظام TMR، أو ربما تود مقارنتها بوحدات تزويد الطاقة الأخرى من Woodward؟
