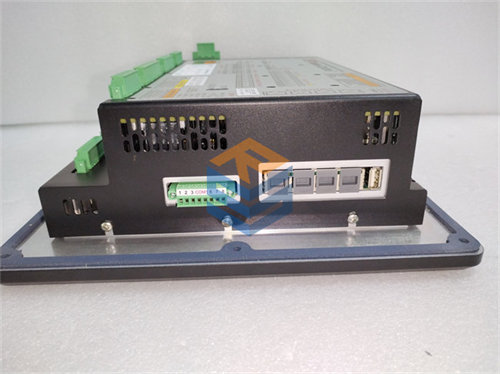

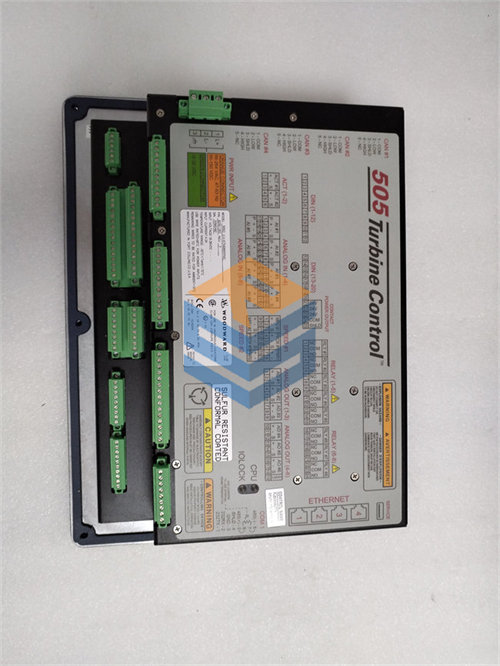

WOODWARD 8200-1400

بالنسبة لمشغلي محطات الطاقة الكهرومائية، فإن WOODWARD 8200-1400 توفر:

  • سهولة التشغيل: تسمح الواجهة الأمامية البديهية بالتحكم المباشر في التوربينة دون الحاجة إلى تدريب مكثف.
  • مراقبة في الوقت الفعلي: تتيح شاشات الاتجاه في الوقت الفعلي وسجلات الأحداث للمشغلين رؤية شاملة لأداء التوربينة والاستجابة لأي انحرافات.
  • الوصول عن بُعد: يمكن لبرنامج RemoteView أن يعمل كلوحة تحكم عن بُعد، مما يوفر مرونة في المراقبة والتحكم.



المواصفات الفنية الرئيسية (استنتاجات من المصادر المتاحة):



المعلمة القيمة
الشركة المصنعة Woodward
رقم الجزء 8200-1400
الموديل 505HT
النوع وحدة تحكم توربينات مائية (Hydro Turbine Control)
التطبيق الأساسي توربينات بيلتون المائية (Pelton Turbines)
جهد التغذية HVAC/DC (88–264 Vac & 90–150 Vdc)
مدخلات السرعة 2 مستشعر MPU سلبي، 2 مجس قرب نشط (0.5–32000 هرتز)
مدخلات رقمية 20 مدخلًا تلامسيًا (5 ثابتة، 15 قابلة للتكوين)
مدخلات تناظرية 8 مدخلات 4–20 مللي أمبير قابلة للتكوين
مخرجات المشغل 2 مخرج للمشغل (4–20 مللي أمبير أو 20–200 مللي أمبير)
مخرجات رقمية 8 مخرجات ريلاي قابلة للتكوين (2 × 24 Vdc @ 5 A، 6 × 24 Vdc @ 2 A)
مخرجات تناظرية 6 مخرجات تيار 4–20 مللي أمبير قابلة للبرمجة
منافذ Ethernet 4 منافذ (Modbus TCP أو OPC)
منافذ تسلسلية 1 منفذ Modbus (ASCII أو RTU، RS-232 أو RS-485 متوافق)
التحكم في الميزات تسلسل/دوران الفوهة، تحكم في القاذف، تحكم في السرعة/الحمل/الفوهة
وظائف الحماية حماية السرعة الزائدة، اكتشاف النظام الصغير، اكتشاف الزحف، مؤشر أول عطل، سجل أحداث
البرمجيات Control Assistant (للبرمجة)، RemoteView (للمراقبة/HMI)
ميزات إضافية واجهة أمامية سهلة الاستخدام، مؤشرات LED، تسجيل بيانات في الوقت الفعلي، مزامنة الساعة عبر SNTP
التصنيف:

الوصف

عناوين تحسين محركات البحث باللغة العربية:



  1. WOODWARD 8200-1400: وحدة تحكم توربينات بيلتون المائية 505HT
  2. 505HT HVAC/DC Pelton: نظام تحكم رقمي عالي الجهد لتوليد الطاقة
  3. WOODWARD 8200-1400: تحكم دقيق في سرعة وحمل التوربينات المائية
  4. 505HT: حلول أتمتة متكاملة لمحطات الطاقة الكهرومائية
  5. WOODWARD 8200-1400: إدارة فوهات وقواذف توربينات بيلتون
  6. وحدة تحكم 505HT: خوارزميات مخصصة لبدء وإيقاف وحماية التوربينة
  7. WOODWARD 8200-1400: اتصالات Ethernet و Modbus لتكامل النظام
  8. 505HT Pelton Control: ميزات تشخيص متقدمة وتسجيل أحداث
  9. WOODWARD 8200-1400: دعم أوضاع التحكم في السرعة، الحمل، ومشاركة الحمل
  10. لوحة تحكم التوربينات المائية 505HT: واجهة مستخدم سهلة الاستخدام وميزات أمان



وصف المنتج المختصر (لصفحة التفاصيل ونتائج البحث):



WOODWARD 8200-1400 (505HT – HVAC/DC Pelton Turbines) هي وحدة تحكم رقمية متخصصة لتوربينات بيلتون المائية، مُصممة للعمل بجهد تغذية عالٍ (HVAC/DC). توفر هذه الوحدة تحكمًا دقيقًا في سرعة التوربينة وحمل المولد، مع خوارزميات ومنطق مخصص لإدارة فوهات (Nozzles) وقواذف (Deflectors) توربينات بيلتون. تتضمن ميزات حماية مثل حماية السرعة الزائدة واكتشاف الزحف، بالإضافة إلى قدرات تشخيص وتسجيل أحداث. تدعم اتصالات Ethernet (Modbus TCP أو OPC) و Serial Modbus RTU لسهولة التكامل، وتوفر واجهة أمامية سهلة الاستخدام للتشغيل والبرمجة.

  • النوع: وحدة تحكم توربينات مائية (Hydro Turbine Control) / حاكم رقمي (Digital Governor)
  • الشركة المصنعة: Woodward
  • رقم الجزء: 8200-1400
  • الموديل: 505HT (Hydro Turbine)
  • التطبيق الأساسي: التحكم في توربينات بيلتون المائية.
  • ميزة التغذية: HVAC/DC (جهد عالي للتيار المتردد/المستمر).
  • الميزات الرئيسية: تحكم في سرعة/حمل، إدارة الفوهات والقواذف، حماية متقدمة، اتصالات متعددة.



وصف المنتج التفصيلي:



تُعد توربينات بيلتون المائية خيارًا شائعًا لتوليد الطاقة في المواقع ذات الرؤوس المائية العالية والتدفقات المنخفضة نسبيًا. يتطلب التحكم الدقيق في هذه التوربينات، خاصةً مع فوهاتها وقواذفها المتعددة، نظامًا متخصصًا. هنا تبرز وحدة WOODWARD 8200-1400 (505HT) كحل مُصمم خصيصًا لتلبية هذه المتطلبات، مما يضمن أقصى قدر من الكفاءة والموثوقية في توليد الطاقة الكهرومائية.




من منظور مهندس: تحكم دقيق في الماء والطاقة



بصفتي مهندسًا متخصصًا في الطاقة الكهرومائية، أجد أن 8200-1400 توفر تحكمًا غير مسبوق في تفاعلات الماء والطاقة داخل توربينات بيلتون. إليك الجوانب الرئيسية التي تجعلها قيمة:

  • التحكم المخصص لتوربينات بيلتون: تتميز هذه الوحدة بخوارزميات ومنطق متقدم مُصمم خصيصًا للتعامل مع الخصائص الفريدة لتوربينات بيلتون. يشمل ذلك:
    • تسلسل/دوران الفوهة (Nozzle Sequencing/Rotation): تتحكم الوحدة في ترتيب فتح وإغلاق الفوهات المتعددة لضمان الاستفادة المثلى من تدفق المياه وتحقيق الكفاءة القصوى.
    • التحكم في القاذف الرقمي أو التناظري (Digital or Analog Deflector Control): تُدير القاذف الذي يحول تيار الماء بعيدًا عن دوّار التوربينة في حالات الرفض المفاجئ للحمل أو الإغلاق، مما يمنع ارتفاع السرعة الخطير.
  • وظائف التحكم الشاملة: لا تقتصر الوحدة على التحكم في الفوهات والقواذف فقط، بل توفر أيضًا:
    • ثلاثة وحدات تحكم PID متكاملة: للتحكم في السرعة دون اتصال بالشبكة (Offline Speed Control)، والتحكم في السرعة المتصلة بالشبكة (Online Speed Control)، والتحكم في الحمل الأساسي (Baseload Control).
    • روتين بدء التشغيل: تُدير عملية بدء تشغيل التوربينة بأمان وفعالية.
    • وضعيات تشغيل متعددة: يمكن للمشغلين الاختيار بين أوضاع التشغيل اليدوية والآلية.
  • ميزات الحماية المتكاملة: لضمان سلامة التوربينة والمولد، تتضمن الوحدة وظائف حماية متعددة قابلة للتكوين:
    • حماية السرعة الزائدة (Overspeed Protection): تراقب السرعة باستمرار وتُفعل إغلاقًا آمنًا إذا تجاوزت حدود السرعة المسموح بها.
    • اكتشاف النظام الصغير (Small System Detection): تكتشف الظروف التي قد تشير إلى مشكلات في النظام الهيدروليكي أو الكهربائي.
    • اكتشاف الزحف (Creep Detection): تراقب حركة التوربينة غير المرغوب فيها عندما لا تكون قيد التشغيل.
  • اتصالات ومراقبة متقدمة: لسهولة التكامل والتشغيل، تحتوي الوحدة على:
    • 4 منافذ Ethernet: تدعم بروتوكولات Modbus TCP و OPC، مما يتيح الاتصال بأنظمة SCADA/DCS وشبكات المصنع.
    • منفذ Modbus تسلسلي (Serial Modbus): يدعم بروتوكولي ASCII و RTU لاتصالات إضافية.
    • أدوات برمجية متطورة: مثل RemoteView للواجهة الرسومية (HMI) والمراقبة عن بُعد، وControl Assistant للمهندسين لتكوين الوحدة وعرض اتجاهات البيانات في الوقت الفعلي وتحليل سجلات الأحداث.
  • مدخلات ومخرجات غنية: توفر الوحدة مجموعة واسعة من المدخلات والمخرجات لربطها بالمستشعرات والمشغلات:
    • مدخلات طاقة HVAC/DC: تدعم نطاق جهد واسع (88-264 Vac & 90-150 Vdc).
    • 2 مدخلات سرعة: لمستشعرات MPU السلبية ومجسات القرب النشطة.
    • 20 مدخلًا رقميًا: قابلة للتكوين بشكل كبير.
    • 8 مدخلات تناظرية: (4-20 مللي أمبير) قابلة للتكوين.
    • 2 مخرجات للمشغل: (4-20 مللي أمبير أو 20-200 مللي أمبير) للتحكم في صمامات الفوهات والقواذف.
    • 8 مخرجات ريلاي رقمية و 6 مخرجات تيار تناظرية.
  • واجهة أمامية سهلة الاستخدام: تتميز بلوحة أمامية سهلة الاستخدام تتيح للمهندسين برمجة الوحدة وللمشغلين بدء/إيقاف التوربينة وتفعيل/إلغاء تفعيل أوضاع التحكم المختلفة، مع حماية بكلمة مرور لإعدادات البرنامج.



نظرة المدير أو مسؤول المشتريات: الكفاءة، الأمان، وإمكانية الإدارة



من وجهة نظر إدارية أو شرائية، يُعد اختيار WOODWARD 8200-1400 قرارًا استراتيجيًا يركز على:

  • زيادة إنتاج الطاقة: يضمن التحكم الدقيق في توربينات بيلتون استخلاص أقصى قدر من الطاقة من تدفق المياه، مما يعظم الإيرادات.
  • تعزيز السلامة التشغيلية: توفر وظائف الحماية المدمجة وشهادات السلامة راحة البال من حيث حماية الأصول والأفراد.
  • تقليل وقت التوقف عن العمل: تسهل أدوات التشخيص المتقدمة وميزات تسجيل الأحداث تحديد المشكلات وحلها بسرعة، مما يقلل من وقت التوقف عن العمل المكلف.
  • المرونة والتكامل: تتيح خيارات الاتصال المتعددة والتكوين المرن دمج الوحدة بسلاسة في البنية التحتية لمحطة الطاقة الحالية.
  • حل قياسي وجاهز: كمنتج “جاهز للاستخدام” (off-the-shelf)، فإنه يقلل من تكاليف وتحديات التطوير المخصص.



تجربة المشغل: تحكم بديهي ورؤية شاملة



بالنسبة لمشغلي محطات الطاقة الكهرومائية، فإن WOODWARD 8200-1400 توفر:

  • سهولة التشغيل: تسمح الواجهة الأمامية البديهية بالتحكم المباشر في التوربينة دون الحاجة إلى تدريب مكثف.
  • مراقبة في الوقت الفعلي: تتيح شاشات الاتجاه في الوقت الفعلي وسجلات الأحداث للمشغلين رؤية شاملة لأداء التوربينة والاستجابة لأي انحرافات.
  • الوصول عن بُعد: يمكن لبرنامج RemoteView أن يعمل كلوحة تحكم عن بُعد، مما يوفر مرونة في المراقبة والتحكم.



المواصفات الفنية الرئيسية (استنتاجات من المصادر المتاحة):



المعلمة القيمة
الشركة المصنعة Woodward
رقم الجزء 8200-1400
الموديل 505HT
النوع وحدة تحكم توربينات مائية (Hydro Turbine Control)
التطبيق الأساسي توربينات بيلتون المائية (Pelton Turbines)
جهد التغذية HVAC/DC (88–264 Vac & 90–150 Vdc)
مدخلات السرعة 2 مستشعر MPU سلبي، 2 مجس قرب نشط (0.5–32000 هرتز)
مدخلات رقمية 20 مدخلًا تلامسيًا (5 ثابتة، 15 قابلة للتكوين)
مدخلات تناظرية 8 مدخلات 4–20 مللي أمبير قابلة للتكوين
مخرجات المشغل 2 مخرج للمشغل (4–20 مللي أمبير أو 20–200 مللي أمبير)
مخرجات رقمية 8 مخرجات ريلاي قابلة للتكوين (2 × 24 Vdc @ 5 A، 6 × 24 Vdc @ 2 A)
مخرجات تناظرية 6 مخرجات تيار 4–20 مللي أمبير قابلة للبرمجة
منافذ Ethernet 4 منافذ (Modbus TCP أو OPC)
منافذ تسلسلية 1 منفذ Modbus (ASCII أو RTU، RS-232 أو RS-485 متوافق)
التحكم في الميزات تسلسل/دوران الفوهة، تحكم في القاذف، تحكم في السرعة/الحمل/الفوهة
وظائف الحماية حماية السرعة الزائدة، اكتشاف النظام الصغير، اكتشاف الزحف، مؤشر أول عطل، سجل أحداث
البرمجيات Control Assistant (للبرمجة)، RemoteView (للمراقبة/HMI)
ميزات إضافية واجهة أمامية سهلة الاستخدام، مؤشرات LED، تسجيل بيانات في الوقت الفعلي، مزامنة الساعة عبر SNTP

هل تود معرفة المزيد عن كيفية عمل توربينات بيلتون، أو كيف تختلف هذه الوحدة عن وحدات التحكم لتوربينات فرانسيس أو كابلان؟
