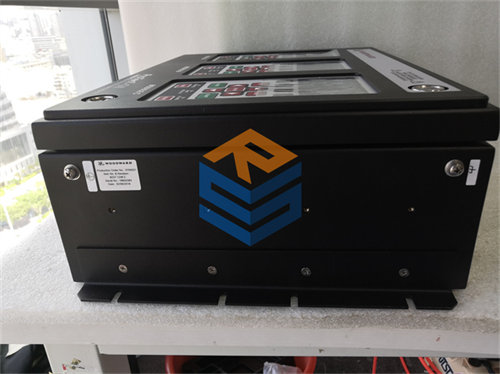

WOODWARD 8237-2046

بالنسبة لمشغلي محطات الطاقة الكهرومائية، فإن WOODWARD 8237-2046 تُقدم:

  • تحكمًا بديهيًا: تسمح الوحدة بالتحكم السلس في سرعة التوربينة، وموضع البوابة، وخرج الطاقة.
  • معلومات شاملة: توفر بيانات دقيقة في الوقت الفعلي حول حالة التوربينة والإنذارات، مما يُمكّن المشغلين من اتخاذ قرارات مستنيرة.
  • زيادة الأمان: تضمن ميزات الحماية المضمنة أن التوربينة ستتصرف بأمان في حالات الطوارئ، مما يمنح المشغلين راحة البال.



المواصفات الفنية الرئيسية (استنتاجات من المصادر المتاحة):



المعلمة القيمة
الشركة المصنعة Woodward
رقم الجزء 8237-2046
النموذج 2301E-HT – Hydro Turbine Control
النوع حاكم رقمي (Digital Governor) / وحدة تحكم توربينات
التطبيق توربينات فرانسيس المائية (Hydro Francis Turbines)
مدخلات السرعة 2 مدخلات مستشعر سرعة MPU (Magnetic Pick-up Unit)
مدخلات الطاقة 24 VDC (تختلف حسب الموديل، ولكن عادة 18–36 VDC)
مدخلات تناظرية 2 مدخلات تناظرية قابلة للتكوين (مثل 4–20 mA لمرجع السرعة/الحمل/المستوى)
مخرجات تناظرية 1 مخرج تناظري قابل للتكوين (عادة 4-20mA أو 0-20mA لموضع البوابة)
مدخلات رقمية 8 مدخلات رقمية (تبديل) – 5 ثابتة، 3 قابلة للتكوين
مخرجات رقمية 4 مخرجات رقمية (مشغل ريلاي) – 1 ثابتة، 3 قابلة للتكوين
محرك المُشغل (Actuator Driver) 4–20 mA, 0–20 mA, 0–200 mA, أو PWM
اتصالات تسلسلية منفذ RS-232 (للخدمة/التكوين)، منفذ RS-422 (لـ Modbus RTU)
نطاق درجة حرارة التشغيل -40 درجة مئوية إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت)
الميزات الرئيسية تحكم في السرعة/الحمل، منطق بدء/إيقاف، حماية السرعة الزائدة، اكتشاف الزحف، تحكم في مستوى السائل، منطق قاطع الدائرة، تكوين برمجي مرن.
بيئة التشغيل عادة للمواقع العادية (Ordinary Locations) ما لم يتم تحديد إصدار لمواقع خطرة.
البرمجيات يُبرمج باستخدام Woodward Control Assistant / Toolkit
التصنيف:

الوصف

عناوين تحسين محركات البحث باللغة العربية:



  1. WOODWARD 8237-2046: وحدة تحكم توربينات مائية (Hydro Turbine Control)
  2. 2301E-HT: نظام تحكم رقمي لتوربينات فرانسيس المائية
  3. WOODWARD 8237-2046: تحكم متقدم في سرعة وتوليد طاقة التوربينات المائية
  4. 2301E-HT: حلول أتمتة شاملة لمحطات الطاقة الكهرومائية
  5. WOODWARD 8237-2046: إدارة تدفق المياه وموقع البوابة لتحسين الكفاءة
  6. وحدة تحكم 8237-2046: مزودة بخوارزميات مخصصة لتوربينات فرانسيس
  7. WOODWARD 2301E-HT: دعم التحكم في مستوى البحيرة والمصبات
  8. 8237-2046: ميزات حماية متكاملة ضد السرعة الزائدة ومراقبة الزحف
  9. WOODWARD 2301E-HT: اتصالات Modbus للدمج مع أنظمة التحكم بالمحطات
  10. لوحة تحكم 8237-2046: مرونة في التكوين لتلبية متطلبات الموقع



وصف المنتج المختصر (لصفحة التفاصيل ونتائج البحث):



WOODWARD 8237-2046 (2301E-HT – Hydro Turbine Control) هي وحدة تحكم رقمية قائمة على المعالجات الدقيقة، مصممة خصيصًا للتحكم في سرعة وحمل توربينات فرانسيس المائية. توفر هذه الوحدة خوارزميات ومنطقًا مخصصًا لبدء وإيقاف وتشغيل وحماية التوربينة، مع إمكانيات تحكم دقيقة في تدفق المياه وموقع البوابة (Gate). تدعم الوحدة أوضاع تحكم متعددة مثل التحكم في السرعة ومشاركة الحمل، وتتضمن وظائف حماية مثل حماية السرعة الزائدة واكتشاف الزحف (Creep Detection). تتميز بمنافذ اتصال تسلسلية (Modbus RTU) لسهولة التكامل مع أنظمة التحكم العليا وتوفر مرونة في التكوين الميداني عبر برنامج Control Assistant.

  • النوع: وحدة تحكم توربينات مائية (Hydro Turbine Control) / حاكم رقمي (Digital Governor)
  • الشركة المصنعة: Woodward
  • رقم الجزء: 8237-2046
  • النموذج: 2301E-HT
  • التطبيق الأساسي: التحكم في سرعة وحمل توربينات فرانسيس المائية لتوليد الطاقة.
  • الميزات الرئيسية: خوارزميات مخصصة، أوضاع تحكم متعددة، حماية من السرعة الزائدة، اكتشاف الزحف، اتصالات Modbus، تكوين مرن.



وصف المنتج التفصيلي:



في مجال الطاقة الكهرومائية، حيث الكفاءة والدقة والموثوقية هي مفتاح النجاح، تُعد أنظمة التحكم المتطورة أمرًا حيويًا. تأتي وحدة WOODWARD 8237-2046 (2301E-HT) كحل متخصص في هذا المجال، حيث تم تصميمها لتوفير تحكم لا مثيل له في توربينات فرانسيس المائية، مما يضمن التشغيل الأمثل لمحطات الطاقة الكهرومائية.




من منظور مهندس: الدقة الهيدروليكية والكهربائية



بصفتي مهندسًا يتعامل مع أنظمة التوربينات المائية، أرى أن 8237-2046 تُقدم مزيجًا فريدًا من الدقة الهيدروليكية والكهربائية، مما يجعلها ضرورية للتحكم الفعال. إليك أبرز ما يميزها:

  • التحكم المخصص لتوربينات فرانسيس: تميز هذه الوحدة عن الحكام العامين بوجود خوارزميات ومنطق مصمم خصيصًا لتوربينات فرانسيس المائية. وهذا يشمل التحكم في موضع البوابة (Gate Position) لإدارة تدفق المياه بشكل دقيق للغاية، مما يؤثر مباشرة على سرعة التوربينة وإنتاج الطاقة.
  • وظائف التحكم الشاملة: توفر الوحدة مجموعة متكاملة من وظائف التحكم، بما في ذلك:
    • التحكم في السرعة والحمل: تحافظ على سرعة التوربينة المطلوبة، وتُمكن من التحكم في حمل المولد بدقة لضمان استقرار الشبكة الكهربائية.
    • جدولة بدء/إيقاف التشغيل: تُدير عملية بدء تشغيل التوربينة وإيقافها بأمان، مع جداول زمنية قابلة للتكوين.
    • التحكم في مستوى السائل: يمكنها التحكم في مستوى المياه في البحيرة (pond level) أو المصب (tailrace) للحفاظ على ظروف التشغيل المثلى.
    • منطق قاطع الدائرة الكهربائية للمولد (Generator Circuit Breaker Logic): تُدمج منطق التحكم في قاطع الدائرة لتنسيق توصيل وفصل المولد عن الشبكة.
  • ميزات الحماية المتقدمة: لضمان سلامة المعدات والتشغيل، تتضمن الوحدة:
    • حماية السرعة الزائدة (Overspeed Protection): تراقب سرعة التوربينة وتُفعل إغلاقًا آمنًا إذا تجاوزت السرعة حدود الأمان.
    • اكتشاف الزحف (Creep Detection): ميزة هامة في التوربينات المائية، حيث تراقب الوحدة سرعة التوربينة عندما يكون القاطع مفتوحًا وتكتشف أي حركة غير مرغوب فيها، مما يشير إلى مشكلة محتملة.
  • المدخلات والمخرجات المتعددة: تشتمل الوحدة على:
    • 2 مدخلات مستشعر سرعة MPU: لمدخلات السرعة المتكررة والموثوقة.
    • مدخلات/مخرجات تناظرية قابلة للتكوين: لدمجها مع أجهزة الاستشعار والمحركات الخارجية (مثل 4-20 مللي أمبير لموضع البوابة أو مراجع الحمل).
    • مدخلات ومخرجات رقمية: لمعالجة الأوامر والحالات المنفصلة.
    • محرك المُشغل (Actuator Driver): لإرسال إشارات التحكم الدقيقة إلى المشغل الهيدروليكي الذي يتحكم في البوابة.
  • اتصالات Modbus: تسمح منافذ RS-232 و RS-422 بتكامل سهل مع أنظمة التحكم بالمحطات (Plant DCS/SCADA) باستخدام بروتوكول Modbus RTU، مما يُمكّن من المراقبة والتحكم عن بُعد.
  • قابلية التكوين الميداني: يمكن للمهندسين تكوين الوحدة وبرمجتها في الموقع باستخدام برنامج Woodward’s Control Assistant أو Toolkit، مما يوفر مرونة كبيرة لتكييف النظام مع المتطلبات المحددة للمحطة.



نظرة المدير أو مسؤول المشتريات: الكفاءة، الموثوقية، وعائد الاستثمار



من وجهة نظر إدارية، يمثل الاستثمار في WOODWARD 8237-2046 قرارًا حكيمًا يُعزز الأداء التشغيلي ويُحقق عائدًا على الاستثمار:

  • تحسين كفاءة توليد الطاقة: يُساهم التحكم الدقيق في التوربينة وموقع البوابة في زيادة كفاءة تحويل الطاقة الكهرومائية إلى كهرباء، مما يزيد من الإيرادات.
  • تعزيز موثوقية المحطة: تقلل ميزات الحماية المتقدمة، وقدرات التشخيص، والتصميم القوي من مخاطر التلف وتقلل من وقت التوقف عن العمل غير المخطط له، مما يضمن توافرًا أعلى للمحطة.
  • تبسيط التشغيل والصيانة: تتيح سهولة التكامل وقابلية التكوين تبسيط عمليات النشر والصيانة، مما يقلل من التكاليف التشغيلية.
  • الامتثال للمعايير: تساعد الوحدة في الامتثال لمعايير الصناعة ومتطلبات الشبكة من خلال التحكم المستقر والدقيق.



تجربة المشغل: التحكم السهل والوعي بالعملية



بالنسبة لمشغلي محطات الطاقة الكهرومائية، فإن WOODWARD 8237-2046 تُقدم:

  • تحكمًا بديهيًا: تسمح الوحدة بالتحكم السلس في سرعة التوربينة، وموضع البوابة، وخرج الطاقة.
  • معلومات شاملة: توفر بيانات دقيقة في الوقت الفعلي حول حالة التوربينة والإنذارات، مما يُمكّن المشغلين من اتخاذ قرارات مستنيرة.
  • زيادة الأمان: تضمن ميزات الحماية المضمنة أن التوربينة ستتصرف بأمان في حالات الطوارئ، مما يمنح المشغلين راحة البال.



المواصفات الفنية الرئيسية (استنتاجات من المصادر المتاحة):



المعلمة القيمة
الشركة المصنعة Woodward
رقم الجزء 8237-2046
النموذج 2301E-HT – Hydro Turbine Control
النوع حاكم رقمي (Digital Governor) / وحدة تحكم توربينات
التطبيق توربينات فرانسيس المائية (Hydro Francis Turbines)
مدخلات السرعة 2 مدخلات مستشعر سرعة MPU (Magnetic Pick-up Unit)
مدخلات الطاقة 24 VDC (تختلف حسب الموديل، ولكن عادة 18–36 VDC)
مدخلات تناظرية 2 مدخلات تناظرية قابلة للتكوين (مثل 4–20 mA لمرجع السرعة/الحمل/المستوى)
مخرجات تناظرية 1 مخرج تناظري قابل للتكوين (عادة 4-20mA أو 0-20mA لموضع البوابة)
مدخلات رقمية 8 مدخلات رقمية (تبديل) – 5 ثابتة، 3 قابلة للتكوين
مخرجات رقمية 4 مخرجات رقمية (مشغل ريلاي) – 1 ثابتة، 3 قابلة للتكوين
محرك المُشغل (Actuator Driver) 4–20 mA, 0–20 mA, 0–200 mA, أو PWM
اتصالات تسلسلية منفذ RS-232 (للخدمة/التكوين)، منفذ RS-422 (لـ Modbus RTU)
نطاق درجة حرارة التشغيل -40 درجة مئوية إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت)
الميزات الرئيسية تحكم في السرعة/الحمل، منطق بدء/إيقاف، حماية السرعة الزائدة، اكتشاف الزحف، تحكم في مستوى السائل، منطق قاطع الدائرة، تكوين برمجي مرن.
بيئة التشغيل عادة للمواقع العادية (Ordinary Locations) ما لم يتم تحديد إصدار لمواقع خطرة.
البرمجيات يُبرمج باستخدام Woodward Control Assistant / Toolkit




منتجات ذات صلة (عائلة Woodward 2301E):



تتكامل WOODWARD 8237-2046 مع مكونات أخرى من أنظمة Woodward، وهي جزء من عائلة 2301E الأوسع:

  • المشغلات (Actuators): المشغلات الهيدروليكية أو الكهربائية التي تتلقى إشارات التحكم من 8237-2046 لتغيير موضع بوابة التوربينة.
  • مستشعرات السرعة (Speed Sensors): مثل MPUs التي توفر إشارات السرعة إلى الوحدة.
  • أدوات الخدمة والبرمجيات (Service Tools and Software): مثل Woodward Control Assistant و Toolkit، المستخدمة لتكوين الوحدة وتشخيصها.
  • أنظمة التحكم بمحطات الطاقة (Plant Control Systems): مثل PLCs أو DCS التي تتواصل مع 8237-2046 عبر Modbus للمراقبة والتحكم الشامل.

هل تود معرفة المزيد عن الفرق بين توربينات فرانسيس وأنواع التوربينات المائية الأخرى، أو كيف تساهم حماية السرعة الزائدة في سلامة محطات الطاقة الكهرومائية؟
