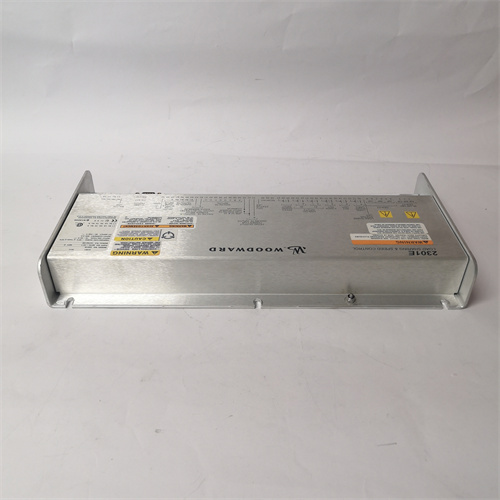

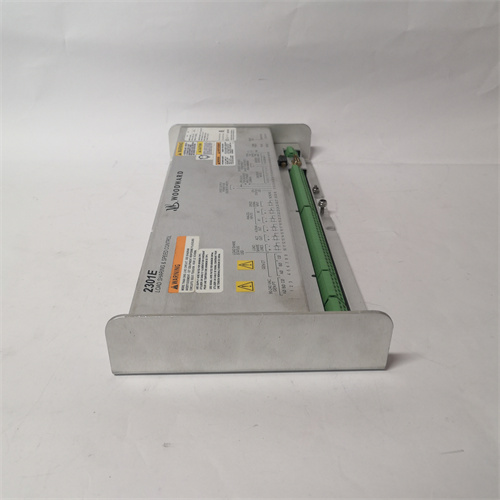

WOODWARD 8273-1013 2301E-ST – Steam Turbine Control

بالنسبة للمشغلين الذين يديرون التوربينات يوميًا، تُترجم ميزات WOODWARD 8273-1013 إلى:

  • تحكم بديهي: توفر الوحدة أوضاع تشغيل واضحة وخيارات تحكم يمكن فهمها وإدارتها بسهولة.
  • وعي أفضل بالعملية: تتيح ميزات التشخيص وتسجيل البيانات للمشغلين فهمًا أفضل لحالة التوربينة وأي أحداث قد تؤثر على تشغيلها.
  • زيادة الثقة في النظام: تضمن ميزات الأمان والتكرار أن النظام سيستجيب بشكل مناسب في الظروف الحرجة، مما يمنح المشغلين راحة البال.



المواصفات الفنية الرئيسية (استنتاجات من المصادر المتاحة):



المعلمة القيمة
الشركة المصنعة Woodward
رقم الجزء 8273-1013
النموذج 2301E-ST – Steam Turbine Control
النوع حاكم رقمي (Digital Governor) / وحدة تحكم توربينات
التطبيق توربينات بخارية صغيرة (لتشغيل المولدات، المضخات، الضواغط)
مدخلات السرعة 2 مدخلات مستشعر سرعة MPU متكررة (Redundant MPU Speed Sensor Inputs)
مدخلات الطاقة 24 VDC (18–36 VDC) @ 0.43 A حالة ثابتة، 7 A ذروة (100 مللي ثانية)
مدخلات تناظرية 2 مدخلات تناظرية قابلة للتكوين (مثل 4–20 mA لمرجع السرعة/الحمل عن بُعد)
مخرجات تناظرية 1 مخرج تناظري قابل للتكوين
مدخلات رقمية 8 مدخلات رقمية (تبديل)
مخرجات رقمية 4 مخرجات رقمية (مشغل ريلاي)
محرك المُشغل (Actuator Driver) 4–20 mA, 0–20 mA, 0–200 mA, أو PWM
اتصالات تسلسلية منفذ RS-232 (لأداة الخدمة)، منفذ RS-422 (لـ Modbus، 9600 إلى 115200 باود)
نطاق درجة حرارة التشغيل -40 درجة مئوية إلى +70 درجة مئوية
الشهادات/البيئة متوفرة بهيكل للمواقع العادية أو الخطرة (8273-1014 لمواقع Div2/Hazardous Location)
الميزات الرئيسية تحكم في السرعة، مشاركة الحمل المتزامن، الحمل الأساسي المتناقص، الحمل الأساسي المتزامن، بدء تشغيل/إيقاف التوربينة، حماية من السرعة الزائدة، تسجيل بيانات الأعطال، تكوين برمجي مرن.
الاستبدال لـ 2301D
التصنيف:

الوصف

عناوين تحسين محركات البحث باللغة العربية:



  1. WOODWARD 8273-1013: وحدة تحكم توربينات بخارية 2301E-ST
  2. 2301E-ST: نظام تحكم رقمي لسرعة التوربينات البخارية
  3. WOODWARD 8273-1013: حلول متكاملة للتحكم في التوربينات الصغيرة
  4. 2301E-ST: تحكم دقيق في مشاركة الحمل وسرعة المولدات
  5. WOODWARD 8273-1013: إعدادات قابلة للتكوين لتطبيقات المضخات والضواغط
  6. 2301E-ST: دعم التشغيل المتزامن والتحكم في الحمل الثابت
  7. WOODWARD 8273-1013: ميزات متقدمة لبدء وإيقاف التوربينات البخارية
  8. 2301E-ST: اتصالات Modbus للدمج مع أنظمة DCS و PLC
  9. وحدة تحكم 8273-1013: حماية من السرعة الزائدة وتشخيص الأعطال
  10. WOODWARD 2301E-ST: بديل لـ 2301D مع وظائف محسّنة



وصف المنتج المختصر (لصفحة التفاصيل ونتائج البحث):



WOODWARD 8273-1013 (2301E-ST – Steam Turbine Control) هي وحدة تحكم رقمية قائمة على المعالجات الدقيقة، مصممة خصيصًا للتحكم في سرعة ومشاركة حمل التوربينات البخارية الصغيرة والمتوسطة التي تدفع المولدات، المضخات، أو الضواغط. توفر هذه الوحدة إمكانيات تحكم مرنة تشمل التحكم في السرعة، ومشاركة الحمل المتزامن (Isochronous Load Sharing)، والحمل الأساسي المتناقص (Droop Base Load)، والحمل الأساسي المتزامن. تتميز بوظائف حماية مثل حماية السرعة الزائدة، وسجل بيانات الأعطال، وإدخالات سرعة زائدة عن الحاجة. تدعم الاتصال عبر Modbus لسهولة التكامل مع أنظمة التحكم العليا وتوفر مرونة في التكوين لتلبية المتطلبات الخاصة بالموقع.

  • النوع: وحدة تحكم التوربينات البخارية (Steam Turbine Control) / حاكم رقمي (Digital Governor)
  • الشركة المصنعة: Woodward
  • رقم الجزء: 8273-1013
  • النموذج: 2301E-ST
  • التطبيق الأساسي: التحكم في سرعة ومشاركة حمل التوربينات البخارية (للمولدات، المضخات، الضواغط).
  • الميزات الرئيسية: إعدادات قابلة للتكوين، أوضاع تشغيل متعددة، اتصالات Modbus، وظائف حماية وتشخيص.



وصف المنتج التفصيلي:



في العمليات الصناعية التي تعتمد على كفاءة وموثوقية التوربينات البخارية، يُعد نظام التحكم هو العصب الحيوي الذي يضمن الأداء الأمثل والسلامة. تُعتبر وحدة WOODWARD 8273-1013 (2301E-ST) من بين الحلول الرائدة في هذا المجال، حيث توفر قدرات تحكم متقدمة مصممة خصيصًا للتوربينات البخارية، مما يضمن التشغيل الفعال والمستقر.




من منظور مهندس: التحكم الدقيق والمرونة التشغيلية



بصفتي مهندسًا يتعامل مع أنظمة التوربينات، أرى أن 2301E-ST تمثل حلاً قويًا يوفر تحكمًا دقيقًا وقابلية عالية للتكيف. إليك أبرز ما يميزها:

  • التحكم الأساسي والحماية: تُعد الوحدة مسؤولة عن وظائف التحكم والحماية الأساسية في حزمة التوربينات البخارية الصغيرة. تشمل هذه الوظائف:
    • التحكم في سرعة التوربينات: تحافظ على سرعة التوربينة ضمن النطاق المطلوب.
    • جدولة بدء تشغيل/إيقاف التوربينة: تتحكم في صمام البدء (Start Valve) وتحدد منحنى تسارع التوربينة بأمان حتى يتم تحقيق السرعة المستهدفة أو إيقاف التشغيل.
    • حماية السرعة الزائدة (Overspeed Protection): تراقب السرعة بشكل مستمر وتفعل إغلاقًا آمنًا إذا تجاوزت السرعة عتبة الخطر. تتميز بإدخالات سرعة زائدة عن الحاجة (redundant speed inputs) لتعزيز الموثوقية.
    • منطق إيقاف التشغيل والإنذار: تتضمن منطقًا متكاملاً للتعامل مع ظروف الإغلاق وإنشاء الإنذارات.
  • أوضاع التشغيل المتعددة: توفر الوحدة مرونة تشغيلية من خلال دعم أربعة أوضاع رئيسية:
    • التحكم في السرعة (Speed Control): للتحكم في سرعة التوربينة، مع إمكانية ضبط ديناميكيات متعددة واستقبال إشارة مرجعية للسرعة عن بُعد (4–20 mA).
    • مشاركة الحمل المتزامن (Isochronous Load Sharing): تسمح للتوربينة بمشاركة الحمل بالتساوي مع مولدات أخرى تعمل في وضع متزامن، مما يضمن استقرار التردد الكلي.
  • الحمل الأساسي المتناقص (Droop Base Load): يتيح التحكم في حمل المولد باستخدام مفاتيح رفع وخفض منفصلة، حيث تتناسب السرعة عكسياً مع الحمل.
    • الحمل الأساسي المتزامن (Isochronous Base Load): يوفر تشغيلًا بمستوى حمل ثابت مقابل ناقل فائدة، مع إمكانية تعديل الإعدادات عن طريق مفاتيح منفصلة أو إدخال 4–20 mA عن بُعد.
  • قابلية التكوين في الموقع (Field Configurable): يمكن للمستخدمين تكوين وتعديل برامج التطبيق للوحدة لتلبية متطلبات خاصة بالموقع باستخدام أداة خدمة Woodward’s Control Assistant أو Toolkit. هذه المرونة تقلل من الحاجة إلى حلول مخصصة مكلفة.
  • اتصالات Modbus: تتيح الاتصالات عبر بروتوكول Modbus (RS-422 و RS-232) سهولة التوصيل بوحدة تحكم منطقية مبرمجة (PLC) للحزمة أو نظام تحكم موزع (DCS) للمحطة، مما يوفر إمكانيات المراقبة والتحكم عن بُعد.
  • وظائف التشخيص وتسجيل البيانات: تتضمن الوحدة وظائف تشخيصية متقدمة، بما في ذلك تسجيل بيانات الأعطال. في حالة الإغلاق، يمكنها جمع 16 ثانية من البيانات كل 10 مللي ثانية، بالإضافة إلى اكتشاف السرعة القصوى والحمل، مما يساعد في تحليل السبب الجذري للمشكلة.
  • توافق واسع: 2301E-ST متوافقة مع الأنواع السابقة من وحدات 2301D، مع نفس عامل الشكل والتثبيت، مما يسهل عمليات الترقية أو الاستبدال.



نظرة المدير أو مسؤول المشتريات: الكفاءة والأمان والتحكم في التكاليف



من وجهة نظر إدارية أو شرائية، يمثل الاستثمار في WOODWARD 8273-1013 قرارًا استراتيجيًا يركز على:

  • تعزيز سلامة التشغيل: توفر ميزات الحماية المتقدمة، مثل إدخالات السرعة المتكررة وحماية السرعة الزائدة، أمانًا عاليًا للعمليات والأفراد.
  • تحسين الكفاءة والأداء: تضمن قدرات التحكم الدقيقة ومشاركة الحمل تشغيلًا فعالًا للتوربينات، مما يؤدي إلى تحسين إنتاج الطاقة أو الأداء للمضخات/الضواغط.
  • تقليل وقت التوقف عن العمل: تسهل وظائف التشخيص وتسجيل البيانات تحديد المشكلات بسرعة، مما يقلل من وقت التوقف عن العمل ويزيد من توافر المعدات.
  • المرونة والتكامل: تسمح قابلية التكوين في الموقع واتصالات Modbus بالاندماج السلس مع البنية التحتية للتحكم الحالية، مما يقلل من تعقيدات وتكاليف التكامل.
  • الاستدامة طويلة الأجل: كجزء من عائلة 2301E، تم تصميم الوحدة لتكون بديلاً للنماذج القديمة، مما يضمن استمرارية الدعم والمكونات.



تجربة المشغل: سهولة التحكم وراحة البال



بالنسبة للمشغلين الذين يديرون التوربينات يوميًا، تُترجم ميزات WOODWARD 8273-1013 إلى:

  • تحكم بديهي: توفر الوحدة أوضاع تشغيل واضحة وخيارات تحكم يمكن فهمها وإدارتها بسهولة.
  • وعي أفضل بالعملية: تتيح ميزات التشخيص وتسجيل البيانات للمشغلين فهمًا أفضل لحالة التوربينة وأي أحداث قد تؤثر على تشغيلها.
  • زيادة الثقة في النظام: تضمن ميزات الأمان والتكرار أن النظام سيستجيب بشكل مناسب في الظروف الحرجة، مما يمنح المشغلين راحة البال.



المواصفات الفنية الرئيسية (استنتاجات من المصادر المتاحة):



المعلمة القيمة
الشركة المصنعة Woodward
رقم الجزء 8273-1013
النموذج 2301E-ST – Steam Turbine Control
النوع حاكم رقمي (Digital Governor) / وحدة تحكم توربينات
التطبيق توربينات بخارية صغيرة (لتشغيل المولدات، المضخات، الضواغط)
مدخلات السرعة 2 مدخلات مستشعر سرعة MPU متكررة (Redundant MPU Speed Sensor Inputs)
مدخلات الطاقة 24 VDC (18–36 VDC) @ 0.43 A حالة ثابتة، 7 A ذروة (100 مللي ثانية)
مدخلات تناظرية 2 مدخلات تناظرية قابلة للتكوين (مثل 4–20 mA لمرجع السرعة/الحمل عن بُعد)
مخرجات تناظرية 1 مخرج تناظري قابل للتكوين
مدخلات رقمية 8 مدخلات رقمية (تبديل)
مخرجات رقمية 4 مخرجات رقمية (مشغل ريلاي)
محرك المُشغل (Actuator Driver) 4–20 mA, 0–20 mA, 0–200 mA, أو PWM
اتصالات تسلسلية منفذ RS-232 (لأداة الخدمة)، منفذ RS-422 (لـ Modbus، 9600 إلى 115200 باود)
نطاق درجة حرارة التشغيل -40 درجة مئوية إلى +70 درجة مئوية
الشهادات/البيئة متوفرة بهيكل للمواقع العادية أو الخطرة (8273-1014 لمواقع Div2/Hazardous Location)
الميزات الرئيسية تحكم في السرعة، مشاركة الحمل المتزامن، الحمل الأساسي المتناقص، الحمل الأساسي المتزامن، بدء تشغيل/إيقاف التوربينة، حماية من السرعة الزائدة، تسجيل بيانات الأعطال، تكوين برمجي مرن.
الاستبدال لـ 2301D




منتجات ذات صلة (عائلة Woodward 2301E):



تُعد WOODWARD 8273-1013 جزءًا من عائلة منتجات Woodward 2301E الأوسع، والتي تتضمن أيضًا:

  • 2301E (General Purpose): للتحكم في سرعة ومشاركة حمل المولدات التي تقودها محركات ديزل أو غازية.
  • 2301E-HT (Hydro Turbine Control): إصدار مصمم خصيصًا للتوربينات المائية.
  • أدوات الخدمة والبرمجيات (Service Tools and Software): مثل Woodward Control Assistant و Toolkit، المستخدمة لتكوين الوحدة وضبطها وتشخيصها.
  • المشغلات (Actuators): مثل سلسلة Woodward L-Series أو F-Series، التي تتلقى الإشارات من 2301E-ST وتتحكم في موضع صمام الوقود أو البخار.
  • مستشعرات السرعة (Speed Sensors): التي توفر إشارات السرعة إلى الوحدة.
