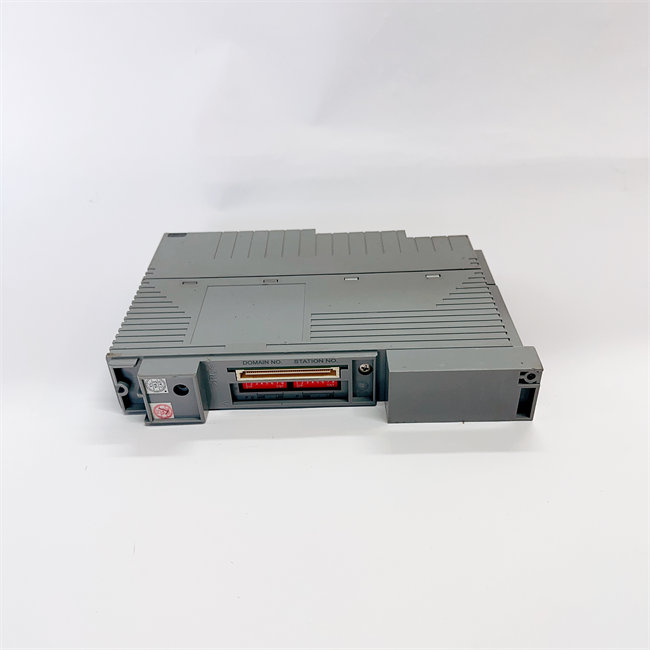

YOKOGAWA AVR10D-A22010: موجه V net المكرر (Duplexed V net Router)
Product Brief Description
تُعدّ YOKOGAWA AVR10D-A22010 موجه (Router) مكرر لناقل V net من Yokogawa. تُصمم هذه الوحدة لتوفير اتصال عالي السرعة وموثوق به بين شبكات التحكم المختلفة داخل أنظمة الأتمتة الصناعية، خصوصًا في أنظمة التحكم الموزعة (DCS) من سلسلة Yokogawa CENTUM. تتميز هذه الوحدة بكونها “مكررة” (Duplexed)، مما يعني أنها تحتوي على وحدات اتصالات مزدوجة ووحدات طاقة مزدوجة لضمان استمرارية التشغيل والموثوقية العالية في التطبيقات الحرجة.
- نوع المنتج: موجه V net مكرر (Duplexed V net Router).
- الشركة المصنعة: Yokogawa.
- الوظيفة الرئيسية: ربط شبكات التحكم Vnet/IP و V net و VL net، وتوفير اتصالات موثوقة ومكررة.
- التطبيق الأساسي: أنظمة التحكم الموزعة (DCS) من سلسلة Yokogawa CENTUM VP، CENTUM CS 3000، CENTUM CS، و CENTUM CS 1000.
Product Detailed Description
في البيئات الصناعية الحديثة، تُعد الاتصالات الشبكية الموثوقة والسلسة بين مختلف مكونات نظام التحكم أمرًا حيويًا. يمكن أن يؤدي تعطل الاتصال إلى توقفات مكلفة في الإنتاج أو حتى مخاطر تتعلق بالسلامة. هنا تبرز أهمية YOKOGAWA AVR10D-A22010. بصفتي خبيرًا في أنظمة التحكم الموزعة (DCS)، يمكنني أن أؤكد لك أن هذا الموجه يُعد مكونًا أساسيًا لضمان تدفق البيانات دون انقطاع في منشآت الإنتاج الكبيرة.
إن YOKOGAWA AVR10D-A22010 هو موجه V net مكرر. يشير الرمز “AVR10D” إلى نموذج الموجه، بينما تشير الأرقام اللاحقة (A22010) إلى تكوينات محددة:
- -A2: يشير إلى أنه مُعد لـ شبكة VL net المكررة المزدوجة (Dual-Redundant VL net).
- 2: يشير إلى وحدة تزويد طاقة مزدوجة (Dual Power Supply).
- 0: رمز غير مستخدم أو محفوظ.
- 1: يشير إلى مصدر طاقة 100-120 فولت تيار متردد (AC).
- 0: يشير إلى النوع الأساسي (Basic type).
الوظائف والميزات الرئيسية لـ AVR10D-A22010:
- ربط الشبكات (Network Bridging): يُستخدم لربط محطات واجهة المستخدم البشرية (HISes) في شبكة Vnet/IP مع محطات CENTUM VP/CENTUM CS 3000/CENTUM CS في شبكة V net، وكذلك محطات CENTUM CS 1000 في شبكة VL net، حتى لو كانت هذه الشبكات في نطاقات مختلفة.
- الاتصال المزدوج والمكرر (Duplexed and Redundant Communication): تُعد القدرة على العمل في وضع مكرر ميزة حاسمة. إذا فشلت وحدة اتصالات أو وحدة طاقة، فإن الوحدة الاحتياطية تتولى العمل تلقائيًا، مما يضمن عدم انقطاع الاتصال ويزيد بشكل كبير من موثوقية النظام.
- سرعات اتصال مختلفة:
- على جانب Vnet/IP: سرعة اتصال 100 ميجابت في الثانية (Mbps) مع اتصال ثنائي الاتجاه بالكامل (Full Duplex) باستخدام كابل UTP (CAT5e أو أفضل) وموصل RJ45.
- على جانب V net / VL net: سرعة اتصال 10 ميجابت في الثانية (Mbps) باستخدام كابل محوري وموصل BNC، مع خيارات الاتصال المزدوج المكرر أو الفردي.
- سهولة التكامل: يُمكن من تشغيل ومراقبة محطات التحكم في النطاقات الأخرى، والعكس صحيح، مما يسهل إدارة النظام بأكمله.
- مصدر طاقة متعدد الخيارات: يُمكن تكوينه بمصادر طاقة 100-120 فولت تيار متردد، أو 220-240 فولت تيار متردد، أو 24 فولت تيار مستمر، مما يوفر مرونة في التركيب.
- تصميم قوي: يُركب في رف قياس 19 بوصة ويُصمم للعمل في البيئات الصناعية القاسية، مع توصيلات طرفية قوية (M4 screw terminal connection) للطاقة والتأريض.
بالنسبة لمهندسي الأنظمة، يُوفر هذا الموجه أداة قوية لإنشاء بنى تحتية شبكية مُعقدة وموثوقة لأنظمة DCS. أما لمديري العمليات، فإنه يضمن استمرارية العمليات ويُقلل من مخاطر التوقفات غير المخطط لها، مما يُسهم في الكفاءة والإنتاجية العامة للمصنع.
الميزات الأساسية والفوائد الجوهرية
- اتصال مكرر وموثوق: يضمن التشغيل المستمر دون انقطاع بفضل وحدات الاتصالات والطاقة المزدوجة.
- توصيل متعدد الشبكات: يربط بسهولة بين شبكات Vnet/IP، V net، و VL net ضمن أنظمة Yokogawa DCS.
- سرعات اتصال متنوعة: يدعم سرعات 100 ميجابت في الثانية على Vnet/IP و 10 ميجابت في الثانية على V net/VL net.
- تكامل سلس: يُمكّن من الإدارة والتحكم المركزي في أنظمة DCS الموزعة.
- تكوين مرن للطاقة: يدعم خيارات جهد تيار متردد ومستمر متعددة.
- تصميم صناعي متين: يُركب على رف قياس 19 بوصة ومصمم لبيئات التشغيل الصعبة.
المواصفات الفنية
مجالات التطبيق
تُستخدم YOKOGAWA AVR10D-A22010 بشكل أساسي في الصناعات الكبيرة والمعقدة التي تعتمد على أنظمة التحكم الموزعة Yokogawa CENTUM:
- محطات توليد الطاقة: لربط أجزاء مختلفة من شبكة التحكم في محطة الطاقة، مما يضمن المراقبة والتحكم الشاملين.
- صناعة النفط والغاز: في مصافي التكرير، ومنشآت المعالجة، وخطوط الأنابيب، حيث تُعد الموثوقية العالية للاتصالات ضرورية للتشغيل الآمن والفعال.
- الصناعات الكيميائية والبتروكيماوية: في المصانع التي تحتوي على وحدات معالجة متعددة تحتاج إلى التواصل عبر شبكات مختلفة.
- صناعة الورق ولب الورق: للتحكم في عمليات الإنتاج واسعة النطاق.
- معالجة المياه والصرف الصحي: في محطات المعالجة الكبيرة التي تتطلب شبكات تحكم مترابطة.
- العمليات الصناعية واسعة النطاق: في أي تطبيق يتطلب تكاملًا سلسًا للبيانات والتحكم بين شبكات Yokogawa المختلفة.
منتجات ذات صلة قد تهمك
يتكامل YOKOGAWA AVR10D-A22010 مع مكونات أخرى ضمن أنظمة Yokogawa CENTUM DCS:
- محطات واجهة المستخدم البشرية (Human Interface Stations – HIS): للتشغيل والمراقبة.
- وحدات التحكم الميدانية (Field Control Stations – FCS): التي تُنفذ منطق التحكم.
- وحدات الإدخال/الإخراج (I/O Modules): لجمع البيانات من الحساسات وإصدار الأوامر للمشغلات.
- وحدات تزويد الطاقة (Power Supply Units): لتوفير الطاقة للمكونات الأخرى.
- كابلات V net (YCB111 V net Cable, YCB141 V net Cable): الكابلات المحورية المستخدمة لشبكات V net و VL net.
- كابلات Vnet/IP (UTP CAT5e أو أفضل): لكابلات Ethernet.
- برامج Yokogawa الهندسية (مثل CENTUM VP Engineering Station): لتكوين النظام برمجة الموجه.
هل ترغب في معرفة المزيد عن خيارات التكوين المختلفة لـ AVR10D؟
