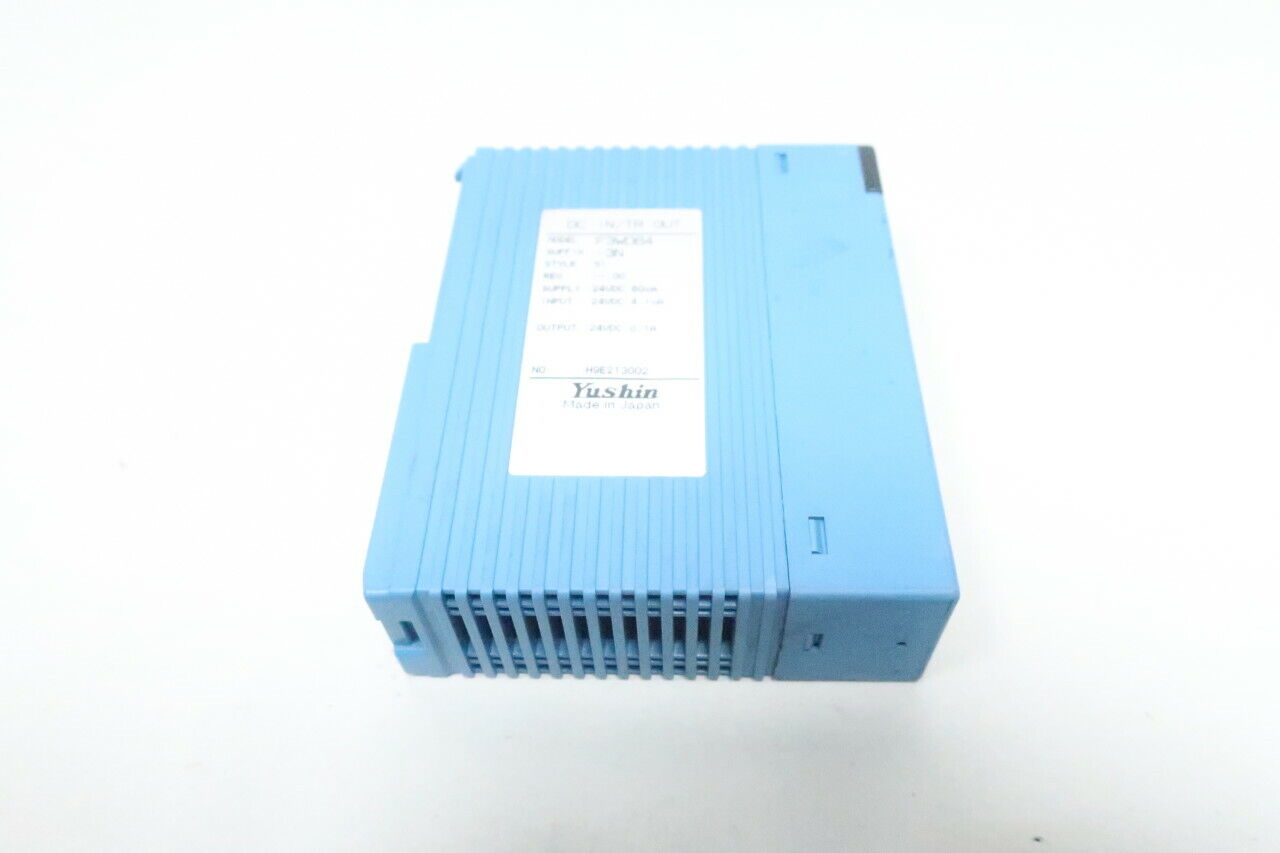

Yokogawa NFAR181-S00

تُعتبر الوحدة Yokogawa NFAR181-S00 من الوحدات الحيوية والدقيقة في نظام الإدخال والإخراج FIO التابع لنظام التحكم الموزع CENTUM VP و CENTUM CS 3000.

هذا الموديل هو عبارة عن وحدة إدخال للمقاومات الحرارية (RTD Input Module)، وهي المسؤولة عن قراءة درجات الحرارة بدقة عالية من الحساسات الميدانية (مثل Pt100) وتحويلها إلى بيانات رقمية معالجة يفهمها نظام التحكم.

1. تحليل كود الموديل (Suffix Code Analysis)

لفهم الإمكانيات التقنية لـ NFAR181-S00، نقوم بتفكيك الرمز:

• NFAR181: وحدة إدخال مخصصة لحساسات المقاومة الحرارية (RTD) وتدعم 12 قناة.
• -S: إصدار قياسي (Standard Type).
• 0: نوع النظام (Standard)؛ لا يدعم العزل بين القنوات (Non-Isolated)، أي أن القنوات تشترك في خط مرجعي واحد (ولكن الوحدة ككل معزولة عن النظام الرئيسي).
• 0: الإصدار الأساسي من الهاردوير (Style 0).

2. المواصفات والوظائف التقنية

تتميز هذه الوحدة بقدرتها على التعامل مع أنواع مختلفة من الحساسات الأكثر شيوعاً في الصناعة:

• أنواع الحساسات المدعومة: تدعم بشكل رئيسي Pt100 (البلاتيني) و JPt100، وبعض الأنواع الأخرى مثل Ni120 و Cu10.
• طريقة التوصيل: تدعم التوصيل بـ 3 أسلاك (3-wire)، وهي الطريقة المثالية لتعويض مقاومة الكابلات الطويلة وضمان دقة القراءة عبر إلغاء تأثير مقاومة سلك التوصيل.
• الدقة العالية: تتميز بمعالجة إشارات دقيقة جداً مع ميزة رفض التشويش الناتج عن الترددات الكهربائية المحيطة (50/60 Hz).
• زمن التحديث: تقوم بتحديث قراءات الـ 12 قناة في زمن استجابة سريع يتوافق مع متطلبات العمليات الكيميائية والحرارية المعقدة.

3. دليل الصيانة والتشخيص (SOP)

بما أن قياس الحرارة عبر RTD يعتمد على قياس “المقاومة” الصغيرة جداً، فإن أي خلل بسيط في التوصيل الفيزيائي سيؤدي لنتائج خاطئة تماماً.

🛠️ الأعطال الشائعة:

• قراءة أقصى قيمة (Burnout): إذا ظهرت القراءة على الشاشة كـ (High Limit / Upscale)، فهذا يعني غالباً وجود قطع (Open Circuit) في سلك الحساس أو كابل التوصيل.
• تذبذب القراءة (Signal Drift): يحدث عادةً بسبب ارتخاء المسامير في قاعدة التوصيل (Terminal Block) أو وجود رطوبة وأكسدة داخل رأس الحساس (Thermowell).
• خطأ ثابت في الدرجة: قد يكون ناتباً عن استخدام كابلات توصيل ذات مقاومة عالية جداً (أطوال مفرطة) أو عدم ضبط نوع الحساس بشكل صحيح في برنامج “إعدادات الهاردوير” (مثل اختيار Pt100 بدلاً من JPt100).

🔌 نصائح التركيب والاستبدال:

1. التبديل أثناء العمل (Hot Swap): يمكنك استبدال الوحدة دون إطفاء النظام، ولكن تأكد من أن الوحدة الجديدة تحمل نفس الكود تماماً لضمان التوافق البرمجي.
2. إعدادات السوفتوير: عند تركيب الوحدة لأول مرة، يجب الدخول إلى أداة Builder في نظام CENTUM وتحديد نوع الحساس ونطاق الحرارة (Range) لكل قناة على حدة.
3. تجنب الحلقات الأرضية: بما أن هذا الموديل (NFAR181-S00) غير معزول بين القنوات، تأكد من عدم وجود “تلامس أرضي” (Ground Fault) في أكثر من حساس واحد في الحقل، لأن ذلك سيؤدي لتداخل الإشارات وقراءات وهمية.

💡 نصيحة “Gemini” التقنية

إذا كنت تعمل في بيئة تكثر فيها المحركات الكبيرة أو المحولات التي تسبب تداخلاً كهرومغناطيسياً (EMI)، فقد تلاحظ “ضجيجاً” في قراءات الحرارة. في هذه الحالة، تأكد من تأريض “درع الكابل” (Cable Shield) من جهة واحدة فقط (جهة الكابينة) لضمان استقرار الإشارة ومنع تيارات الأرضي من العبور عبر الكابل.
