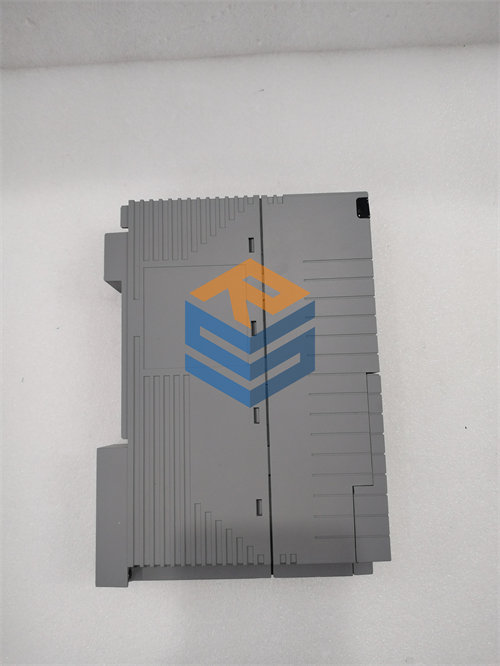

YOKOGAWA PW101-S3

تعتبر الوحدة Yokogawa PW101-S3 (رقم الجزء الهندسي: S9118AM) من المكونات الحيوية والتاريخية في أنظمة التحكم الموزع (DCS) من يوكوجاوا، وتحديداً ضمن عائلة CENTUM-V و CENTUM-XL.

هذه الوحدة هي عبارة عن وحدة تزويد الطاقة (Power Supply Unit)، وهي المسؤولة عن تحويل الجهد المتردد (AC) إلى جهود مستمرة (DC) مستقرة جداً لتغذية بطاقات المعالجة والاتصالات داخل القاعدة (Nest).

1. تحليل كود الموديل (Suffix Code)

• PW101: الموديل الأساسي لوحدة الطاقة المخصصة للقواعد الإلكترونية في الأنظمة الكلاسيكية.
• -S3: يشير إلى Style 3، وهو إصدار محسن يتميز بحماية أفضل ضد تذبذب التيار وكفاءة أعلى في تبديد الحرارة مقارنة بالإصدارات الأولية.
• S9118AM: هو رقم اللوحة الإلكترونية المطبوعة (PCB). يعتمد هذا التصميم على تقنيات تحويل الطاقة التقليدية التي توفر عزلاً كهربائياً قوياً لحماية المعالجات.

2. الوظيفة والأهمية التقنية

تعمل PW101-S3 كخط الدفاع الأول للنظام الكهربائي:

• توليد الجهود التشغيلية: توفر غالباً جهد +5V DC للدوائر المنطقية والمعالجات، وجزيئات أخرى من الطاقة لبطاقات الواجهة.
• إشارة “Power Ready”: تراقب الوحدة استقرار الجهد الداخل؛ وفي حال حدوث هبوط مفاجئ (Brownout)، ترسل إشارة فورية للمعالج لاتخاذ إجراءات الحماية قبل انقطاع الطاقة تماماً.
• الفلترة: تحتوي على مرشحات ضخمة لمنع الضجيج الكهربائي (Electrical Noise) الناتج عن المحركات أو المولدات في المصنع من الوصول إلى البطاقات الحساسة.

3. دليل الصيانة والتشخيص (Legacy SOP)

نظراً لأن عمر هذه الوحدات قد يتجاوز 30 عاماً، فإن صيانتها تتطلب انتباهاً خاصاً للمكونات الكيميائية:

🛠️ المشاكل الشائعة:

• جفاف المكثفات الكيميائية (Capacitor Aging): هذه هي المشكلة الأكثر شيوعاً. مع مرور السنين والحرارة، تفقد المكثفات قدرتها على التنعيم، مما يسبب “تموجات” (Ripples) في الجهد تؤدي لإعادة تشغيل النظام بشكل عشوائي.
• ارتفاع حرارة المحولات: إذا تراكم الغبار داخل الوحدة، فقد ترتفع حرارة المحولات الداخلية مما يقلل من عمرها الافتراضي أو يؤدي لاحتراق الفيوز الداخلي.
• تأكسد نقاط التوصيل: الموصلات الخلفية (Backplane Connectors) التي تمرر تيارات عالية قد تتأكسد، مما يسبب سخونة زائدة عند نقطة التوصيل.

🔌 نصائح تقنية للمهندسين:

1. قياس الجهد اللحظي: استخدم المولتيميتر لقياس جهد الـ 5 فولت من نقاط الفحص (Test Points) على الواجهة الأمامية؛ يجب أن يكون القياس دقيقاً جداً (مثلاً 5.05V) وأي انخفاض تحت 4.8V يعني أن الوحدة مجهدة.
2. التنظيف الدوري: استخدم الهواء المضغوط الجاف لإزالة الغبار من فتحات التهوية لضمان استمرار التبريد الطبيعي.
3. الاستبدال الوقائي: إذا كان النظام حيوياً، يُنصح باستبدال المكثفات (Recapping) كل 10 سنوات كإجراء وقائي لضمان عدم توقف المحطة فجأة.

💡 نصيحة Gemini التقنية

الوحدة PW101-S3 تُعتبر الآن من القطع القديمة (Obsolete). الحصول على وحدة جديدة تماماً من المصنع هو أمر شبه مستحيل، ومعظم المتاح في السوق هو قطع “مجددة” (Refurbished).

نصيحة peer-to-peer: إذا كنت تلاحظ أن المحطة (Station) تقوم بعمل “Restart” تلقائي دون سبب واضح، فابدأ فوراً بفحص هذه الوحدة. الحل الجذري والآمن للمدى الطويل هو الترقية إلى نظام CENTUM VP الذي يستخدم وحدات طاقة حديثة جداً (مثل PW481) توفر موثوقية أعلى بكثير وتستهلك طاقة أقل.
