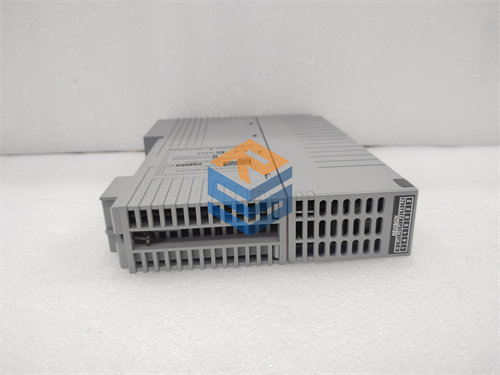

Yokogawa SDBS-140-A من المكونات الكلاسيكية في أنظمة التحكم الموزع (DCS) من يوكوجاوا، وتحديداً ضمن عائلة CENTUM-XL و uXL.

هذه الوحدة هي عبارة عن قاعدة توصيل (Baseplate / Nest)، وهي اللوحة الخلفية التي تُركب عليها بطاقات الإدخال والإخراج (I/O Modules) من سلسلة ADM و ADM5x. تعمل كجسر ميكانيكي وكهربائي لربط هذه البطاقات بناقل البيانات (Bus) وتوزيع الطاقة عليها.



1. تحليل كود الموديل (Suffix Code Analysis)

  • SDBS: تشير إلى (Signal Distribution Baseplate / Station Bus Slot) – وهي حاوية مخصصة لبطاقات معالجة الإشارات.
  • 140: يشير الرقم عادةً إلى عدد الفتحات (Slots) أو التكوين الفيزيائي للقاعدة. في هذا الموديل، تتسع القاعدة لـ 14 بطاقة إدخال وإخراج.
  • -A: إصدار التصميم الأساسي (Standard Design).
احصل على عرض أسعار
التصنيف:

الوصف

تعتبر الوحدة Yokogawa SDBS-140-A من المكونات الكلاسيكية في أنظمة التحكم الموزع (DCS) من يوكوجاوا، وتحديداً ضمن عائلة CENTUM-XL و uXL.

هذه الوحدة هي عبارة عن قاعدة توصيل (Baseplate / Nest)، وهي اللوحة الخلفية التي تُركب عليها بطاقات الإدخال والإخراج (I/O Modules) من سلسلة ADM و ADM5x. تعمل كجسر ميكانيكي وكهربائي لربط هذه البطاقات بناقل البيانات (Bus) وتوزيع الطاقة عليها.



1. تحليل كود الموديل (Suffix Code Analysis)

  • SDBS: تشير إلى (Signal Distribution Baseplate / Station Bus Slot) – وهي حاوية مخصصة لبطاقات معالجة الإشارات.
  • 140: يشير الرقم عادةً إلى عدد الفتحات (Slots) أو التكوين الفيزيائي للقاعدة. في هذا الموديل، تتسع القاعدة لـ 14 بطاقة إدخال وإخراج.
  • -A: إصدار التصميم الأساسي (Standard Design).



2. الوظيفة والأهمية التقنية

تمثل SDBS-140-A الهيكل العظمي الذي يربط أطراف النظام ببعضها:

  • توزيع الطاقة: تقوم اللوحة الخلفية (Backplane) بتوزيع جهد التشغيل (غالباً 24V DC) على جميع البطاقات الـ 14 المركبة فيها.
  • ناقل البيانات (Data Bus): توفر مسارات نحاسية دقيقة لنقل البيانات من البطاقات إلى وحدة المعالج (CPU) عبر كابلات الـ Bus.
  • التوصيل الميداني: خلف هذه القاعدة، توجد موصلات (Connectors) مخصصة لربط الكابلات القادمة من الحقل (مثل كابلات KS) التي تنتهي عند لوحات التوصيل الطرفية (Terminal Boards).



3. دليل الصيانة والتشخيص (SOP)

بما أن هذه القاعدة هي قطعة “سلبية” (Passive) لا تحتوي على معالجات ذكية، فإن أعطالها نادرة ولكنها “حرجة” لأنها قد تؤثر على 14 بطاقة دفعة واحدة.

🛠️ المشاكل الشائعة:

  • أكسدة الموصلات (Pin Corrosion): بسبب الرطوبة أو الأبخرة الكيميائية، قد تتكون طبقة عازلة على سنون التوصيل الداخلية للفتحات، مما يسبب فقدان الاتصال بالبطاقة (I/O Read Error).
  • تلف المسارات النحاسية: في حال حدوث قصر كهربائي (Short Circuit) كبير في إحدى البطاقات، قد “يتحرق” المسار النحاسي داخل اللوحة الخلفية للقاعدة.
  • ارتخاء كابلات الـ Bus: الموصلات الكبيرة في جوانب القاعدة قد ترتخي مع الاهتزازات، مما يسبب توقف العقدة (Node) بالكامل.

🔌 نصائح تقنية للمهندسين:

  1. الفحص البصري: عند حدوث فشل في قراءة عدة بطاقات متجاورة، افحص السنون (Pins) داخل الفتحات بحثاً عن أي انحناء أو كسر.
  2. التنظيف: استخدم بخاخ تنظيف إلكترونيات جاف (Contact Cleaner) عالي الجودة بشكل دوري على الفتحات الفارغة لمنع تراكم الغبار.
  3. تأريض القاعدة (Grounding): تأكد من أن برغي التأريض الخاص بجسم القاعدة مرتبط جيداً بشريط التأريض (Ground Bus) في الكابينة لمنع الضجيج الكهربائي (Noise).



💡 نصيحة Gemini التقنية

وحدات SDBS-140-A تُعد الآن من المعدات القديمة (Legacy). إذا كنت تقوم بعملية إحلال وتجديد، فمن الصعب جداً العثور على هذه القاعدة جديدة من المصنع.

نصيحة peer-to-peer: إذا كانت لديك قاعدة تعاني من تلف في إحدى الفتحات، يمكنك غالباً الاستمرار في العمل عبر نقل البطاقة إلى فتحة أخرى شاغرة وتعديل العناوين (Addressing) في البرنامج، ولكن الحل الأمثل بعيد المدى هو الترقية إلى وحدات FIO (مثل ANB10) التي توفر تشخيصاً أسهل بكثير.
