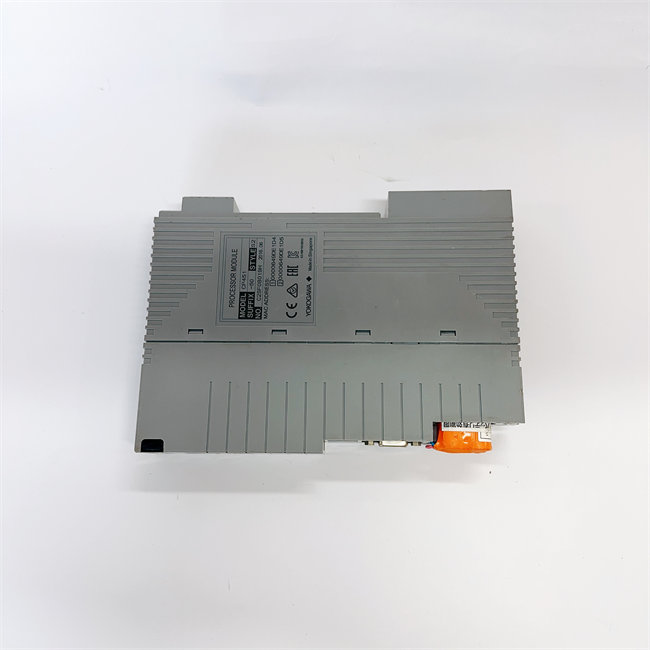

تعتبر الوحدة Yokogawa ST7*A (مثل ST711A أو ST721A) من المكونات المتخصصة في أنظمة التحكم الموزع (DCS) من يوكوجاوا، وتحديداً في نظام CENTUM-XL والأنظمة التي تسبق CS 3000.
هذه الوحدة هي عبارة عن بطاقة واجهة ناقل البيانات (Bus Interface Module) وتعمل كجسر اتصال لنقل البيانات بين المعالج الرئيسي وبين وحدات الإدخال والإخراج البعيدة.
1. الوظيفة الأساسية (Bus Link & Extension)
في الأنظمة الكبيرة، لا يمكن وضع جميع بطاقات الإدخال والإخراج في نفس الكابينة مع المعالج. هنا يأتي دور ST7*A:
- نقل الإشارة: تقوم بتحويل بروتوكول الناقل الداخلي إلى إشارات قوية قادرة على السفر عبر كابلات طويلة (RIO Bus) إلى كبائن بعيدة.
- تنسيق العقد (Nodes): تعمل كمدير للبيانات في الرف (Rack) لضمان أن كل إشارة من الحساسات الميدانية تصل إلى المعالج في الوقت الحقيقي وبدون تداخل.
2. تحليل الرمز (Model Decoding)
- ST7: يرمز إلى فئة وحدات واجهة الناقل من الجيل السابع في أنظمة يوكوجاوا القديمة.
- 11 / 21: الرقم المتغير يحدد ما إذا كانت البطاقة “رئيسية” (Master) توضع بجانب المعالج، أو “تابعة” (Slave) توضع في الرف البعيد.
- A: هو رمز النمط (Style A). في هذا الجيل، كان Style A هو التصميم القياسي الذي يعتمد على الموصلات الكبيرة والمتينة التي تتحمل البيئات الصناعية القاسية.
3. المواصفات الفنية والتركيب
| الخاصية | الوصف التقني |
| نوع الناقل | تعمل مع ناقل RIO (Remote I/O) الخاص بأنظمة CENTUM القديمة. |
| طريقة الربط | تتصل عبر كابلات محورية (Coaxial) أو كابلات متعددة الأزواج (Multi-pair) حسب إعداد النظام. |
| التكرار | تدعم وضع التكرار (Duplex)، حيث يتم تركيب بطاقتين لضمان عدم فقدان الاتصال بالعقدة البعيدة في حال فشل إحداهما. |
4. إرشادات الصيانة والتشخيص
نظرًا لأن هذه البطاقة تنتمي لجيل قديم، فإليك أهم النقاط الواجب فحصها:
- مقاومة النهاية (Terminator): في أنظمة الـ RIO التي تستخدم ST7، يجب وضع “سدادة إنهاء” (Terminating Resistor) في نهاية سلسلة الرفوف. فقدان هذه السدادة يؤدي إلى انعكاس الإشارة وظهور أخطاء بيانات عشوائية.
- تآكل الموصلات: كابلات الـ RIO القديمة عرضة للتآكل عند الأطراف. إذا لاحظت وميضًا غير منتظم في لمبة الـ (Active) أو (Status)، قم بفك وتنظيف الموصلات.
- البطارية (إن وجدت): بعض إصدارات هذه الوحدات تحتوي على بطارية صغيرة للحفاظ على إعدادات العنوان (Address)؛ تأكد من فحص جهدها إذا كان النظام يفقد تعريف العقدة بعد انقطاع الكهرباء.
❗ نصيحة “الخبير” الميدانية
وحدات ST7*A تُعرف بـ “المحارب القديم”؛ فهي نادراً ما تتعطل إلكترونياً، لكن معظم مشاكلها ميكانيكية (مسامير مرتخية أو كابلات تالفة). إذا كنت تخطط لترقية النظام (Migration)، فاعلم أن هذه الوحدات هي أول ما يتم استبداله لأن أنظمة CENTUM VP الحديثة لا تدعم بروتوكول الـ RIO القديم مباشرة، بل تحتاج إلى وحدات تحويل (Gateway) أو استبدال الرف بالكامل بوحدات ANB10.
