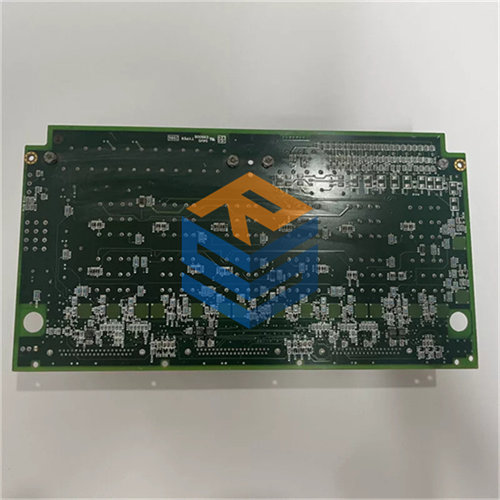

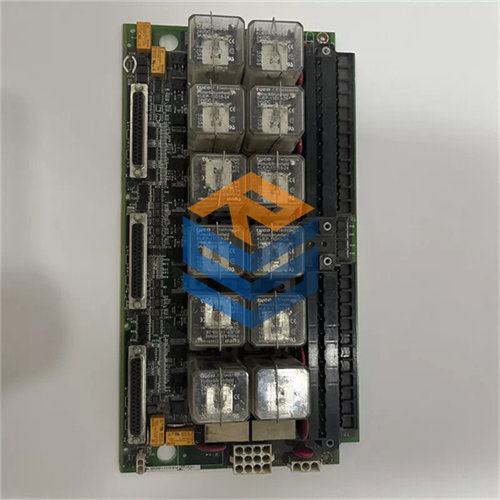

DS200DTBAG1A GE

الوصف

Product Introduction

تعتبر الدقة والسرعة في مراقبة حالات فتح وغلق القواطع الميدانية، واستجابة صمامات الرحلات (Trip Valves)، وإشارات الإنذار المتقطعة ركناً أساسياً لحماية التوربينات الغازية والبخارية في منشآت الطاقة بالشرق الأوسط. تمثل اللوحة الإلكترونية GENERAL ELECTRIC DS200DTBAG1A “نقطة التجميع الرقمية المحورية” في نظام الـ Mark V، حيث تعمل كواجهة ربط فيزيائية وكهربائية تستقبل كابلات الإدخال والإخراج الرقمية (Discrete I/O) القادمة من الحقل مباشرة.

يتميز كارت الـ DTBA، المعتمد على التصميم القياسي ذو اللاحقة “1A”، باحتوائه على مصفوفة قنوات محمية بالكامل؛ حيث تشتمل كل قناة إدخال على كوابح الجهد العابر (Surge Suppressors) ودوائر ترشيح مدمجة لمنع تداخل الضوضاء الكهربائية (Electrical Noise) الناتجة عن الكابلات المجاورة. تقوم اللوحة بفرز الإشارات وتوجيهها عبر كابلات شريطية عريضة محمية إلى نوى المعالجة المركزية، مما يضمن استجابة حاسمة وفورية في أجزاء من الملي ثانية لحماية المعدة من أي سلوك تشغيلي خاطئ.

Key Technical Specifications

(SOP Quality Transparency)

1. التحقق البصري الجنائي ومطابقة كود الـ 1A: نفحص الكارت DS200DTBAG1A تحت مجاهر رقمية عالية الدقة للتحقق من سلامة اللحامات السطحية، ومطابقة الرمز الهاردويري “1A” بدقة، والتأكد من عدم وجود أي شروخ في الروزيتات البلاستيكية أو تآكل تخزيني في نقاط التوصيل.
2. اختبار استمرارية المسارات والعزل (Continuity & Isolation Test): نقوم بتمرير اختبار استمرارية آلي شامل لجميع خطوط التوصيل من البراغي اللولبية الخارجية وحتى أسنان المقابس الشريطية، مع فحص العزل الكهربائي بين القنوات المتجاورة لضمان عدم وجود أي تلامس أو قصر خفي (Short Circuit).
3. فحص دوائر الحماية وكفاءة المصاهر المدمجة: نختبر كفاءة كوابح الجهد العابر ومقاومتها العازلة، والتحقق من سلامة المصاهر المدمجة وقواعدها لضمان انخفاض المقاومة التلامسية وقدرتها على عزل القنوات فوراً عند حدوث تيار زائد ميداني.
4. التحقق من سلامة الموصلات الشريطية والمشابك: نفحص أسنان المقابس العمودية بدقة لضمان استقامتها الكاملة وخلوها من الالتواء، وتجربة كبس الكابلات الشريطية لضمان عمل مشابك التثبيت الجانبية بكفاءة تمنع انفصال الكابلات بسبب اهتزازات الموقع.
5. التطهير والتعبئة الصارمة لحماية الـ ESD: يُنظف الكارت بالكامل بمواد تبخيرية مخصصة، ثم يُدرج داخل كيس حماية معدني سميك مضاد للشحنات الساكنة (ESD Shielding Bag)، ويُثبت داخل صندوق كرتوني متين مدعم برغوة إسفنجية مضاعفة لتأمين الشحن الجوي الآمن.

(Technical Pitfall Guide)

• ❗ فخ نسيان نقل ومطابقة الجنابر اليدوية (Jumpers): يحتوي كارت DTBA على مصفوفة قفزات يدوية (Jumpers) تحدد خيارات التغذية الكهربائية لخطوط الإدخال (سواء كانت التغذية داخلية من الكابينة أو خارجية من الموقع)، ومسارات قنوات المراقبة. تركيب الكارت الجديد بإعدادات المصنع الافتراضية دون نقل مواقع الجنابر بدقة لتطابق اللوحة القديمة المستخرجة سيتسبب فوراً في قراءات خاطئة تماماً أو احتراق المصاهر فور رفع الطاقة.
• ❗ خطر الإفراط في شد براغي الروزيتات اللولبية: عند إعادة توصيل الأسلاك الحقلية بالروزيتات، استخدم مفكاً برأس مناسب وتجنب الإفراط العنيف في شد البراغي (Over-tightening)؛ لأن القوة الزائدة تؤدي إلى كسر اللحام السفلي للروزيتة على البوردة النحاسية، مما يخلق قطعاً غير مرئي في الدائرة يتسبب في فقدان الإشارة فجأة أثناء تشغيل المعدة.
• ❗ إهمال تأريض شيلد كابلات الإشارة (Shield Grounding): تأكد من إعادة توصيل شيلد الكابلات الميدانية بنقاط الأرضي المخصصة لها على اللوحة بدقة. إهمال هذه الخطوة يجعل خطوط الإشارة الرقمية عرضة للتشويش والضوضاء الكهرومغناطيسية الناتجة عن المولدات والمحركات الضخمة المجاورة، مما يتسبب في تذبذب واستجابات خاطئة على شاشة الـ HMI.
• ❗ مخاطر فك وتركيب الكابلات الشريطية تحت الجهد (Live Swapping): يحظر تماماً فصل أو تركيب الكابلات الشريطية العريضة المتصلة بكروت المعالجة أثناء تشغيل طاقة التحكم للكابينة. فصل الكابل والتيار حي قد يؤدي إلى حدوث قوس كهربائي ميكروي يتلف البوابات المنطقية الحساسة بكروت المعالجة المركزية فوراً.

Installation & Configuration Guide

1. التحضير وتأمين بيانات النظام (Pre-Installation)

⚠️ اقطع التيار الكهربائي تماماً عن كابينة الـ Mark V المعنية (افصل قواطع الـ AC والـ DC تماماً). قبل فك أي سلك، قم بتصوير اللوحة الحالية بدقة عالية لتوثيق أماكن الأسلاك، وقم بتمييز كافة الكابلات والأسلاك بملصقات مرقمة توضح منافذها الدقيقة لتجنب الخلط عند إعادة التركيب.

2. فك التوصيلات وإخراج الكارت التالف (Removal)

ارتدِ سوار المعصم المضاد للشحنات الساكنة (ESD) الموصل بأرضي الكابينة الفعلي. افتح مشابك التثبيت الجانبية للكابلات الشريطية برفق وافصلها، ثم ابدأ بفك الأسلاك الحقلية من الروزيتات اللولبية بحذر، وفك براغي التثبيت الأربعة الموزعة على أركان الكارت، ثم اسحب لوحة الـ DTBA وضعتها في كيس الحماية الخاص بها.

3. مطابقة الهاردوير وضبط الإعدادات الجديدة (Installation)

ضع اللوحة الجديدة (1A) بجانب المستخرجة على طاولة معزولة مضادة للشحنات، وقم بنقل وضعية جميع الجنابر (Jumpers) بدقة لتتطابق تماماً مع الإعدادات القديمة لضمان توافق خيارات الجهد والتغذية. ثبت اللوحة الجديدة على عوازل الشاسيه البلاستيكية بإحكام، وأعد توصيل الأسلاك الحقلية بالروزيتات مع الالتزام بالترتيب الموثق، ثم اكبس الكابلات الشريطية وأغلق مشابكها الجانبية.

4. الفحص الأولي وإعادة الإقلاع (Testing)

قم بتشغيل طاقة التحكم للكابينة (بدون تشغيل التوربينة). راقب معالجات النظام عبر محطة الـ HMI للتأكد من عدم وجود أي إنذارات تشخيصية (Diagnostic Alarms) تتعلق بفقدان الإشارات أو قصر الدائرة؛ وافحص استقرار حالات القواطع والمفاتيح الميدانية وصحتها قبل إعطاء الإذن ببدء التشغيل الفعلي للمعدة تحت الحمل.

Frequently Asked Questions (FAQ)

• ما هي الوظيفة الأساسية لكارت DS200DTBAG1A داخل نظام الـ Mark V؟

  يعمل هذا الكارت كلوحة روابط طرفية لتجميع وتوصيل الإشارات الرقمية والمتقطعة الحقلية (Digital/Discrete Termination Board). هو المسؤول عن استقبال كابلات الحساسات والقواطع والمفاتيح الميدانية المفتوحة والمغلقة، وتوجيه هذه البيانات بشكل آمن ومنظم عبر كابلات شريطية مخصصة إلى معالجات النظام المركزية.

• هل يتطلب تركيب هذا الكارت القيام بخطوات برمجة أو فلاش للسوفتوير؟

  لا، كارت DS200DTBAG1A هو كارت واجهة توصيل وربط فيزيائي صلب (Hardware Termination Board) ولا يحتوي على معالج دقيق أو رقاقات ذاكرة تتطلب برمجة أو تحميل أكواد مستقلة. التكوين الوحيد المطلوب ميدانياً هو ضبط وتعديل الجنابر الفيزيائية (Jumpers) لتطابق المتطلبات الحقلية لموقعك.

• ما الذي تميزه اللاحقة الهندسية “1A” في نهاية موديل هذا الكارت؟

  تشير اللاحقة “1A” إلى أن الكارت ينتمي للفئة التصميمية القياسية الأولى المعتمدة والمستقرة هاردويرياً من قِبل شركة GE. يتميز هذا الإصدار بتوافقية عالية جداً ومسارات نحاسية معززة قادرة على تحمل التيارات المتقطعة وحماية قنوات الـ I/O من التداخلات الكهربائية العنيفة.

• تظهر لنا رسالة خطأ “Digital Input Open Circuit” بعد تركيب الكارت الجديد، فما العمل؟

  هذا الإنذار يشير عادة إلى وجود عدم استمرارية في خط الإشارة الرقمي. تحقق أولاً من أن الجنابر اليدوية (Jumpers) المسؤولة عن تحديد خيارات التغذية (سواء كانت داخلية أو خارجية) قد تم نقلها وتعديلها لتطابق اللوحة القديمة بدقة، وافحص سلامة وإحكام ربط الأسلاك داخل الروزيتات اللولبية.

• كيف تحمي المكونات المدمجة على هذا الكارت لوحات المعالجة المركزية الحساسة؟

  يتحقق ذلك من خلال مصفوفة كوابح الجهد العابر والمصاهر السريعة المدمجة مباشرة على كل قناة إدخال وإخراج على اللوحة. هذه المكونات تقوم باعتراض وقص أي قفزة جهد مفاجئة (Voltage Spike) أو تيار زائد ناتج عن الصاعقة أو خطأ في التوصيل الميداني وتصريفه للأرضي، مما يمنع وصوله لرقاقات المعالجة الحساسة داخل الكابينة.
