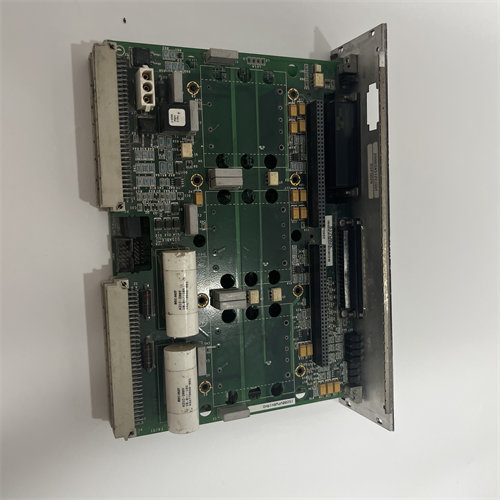

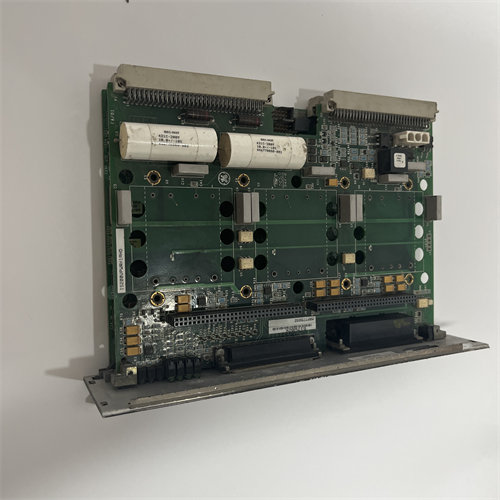

GENERAL ELECTRIC DS200TCQAG1BHF-W01

الوصف

Product Introduction

تعتبر الدقة المتناهية في معالجة القراءات التناظرية الحساسة، مثل سرعة دوران التوربينة، مستويات الاهتزاز، وضغوط الحرق، الركيزة الأساسية لضمان سلامة تشغيل توربينات GE في منشآت الطاقة الحيوية بالشرق الأوسط. تمثل اللوحة الإلكترونية GENERAL ELECTRIC DS200TCQAG1BHF-W01 “المعالج التناظري المحوري المطور” المسؤول عن استقبال إشارات الحساسات الميدانية وتنقيتها من التشويش، ثم تحويلها إلى قيم رقمية تتغذى عليها معالجات النظام المركزية في أجزاء من الملي ثانية.

اللاحقة الخاصة “-W01” المدمجة في هذا الموديل تشير إلى تعديل مصنعي محدد (Hardware/Firmware Modification)؛ حيث يأتي الكارت مجهزاً من مصنع GE برقاقات فلاش أو تكوينات هاردوير مخصصة لملائمة تطبيقات توربينات معينة أو بروتوكولات حماية متطورة تختلف عن الكارت القياسي. بفضل المراجع الهندسي “1BHF”، يتميز الكارت باحتوائه على رقاقات تحويل تماثلي-رقمي (A/D Converters) فائقة الاستقرار لمنع انحراف الإشارة (Signal Drift) تحت ظروف درجات الحرارة المرتفعة المحيطة بالكبائن الصناعية.

Key Technical Specifications

(SOP Quality Transparency)

1. التحقق الجنائي ومطابقة كود الـ W01: نُخضع الكارت لفحص فيزيائي دقيق تحت عدسات ميكروسكوبية رقمية للتحقق من سلامة اللحامات السطحية، واستقامة أسنان المقابس، ومطابقة الرمز الهندسي الكامل والتأكد من وجود ملصق التعديل “-W01” لضمان التوافق الهاردويري والبرمجي الكامل مع موقعك.
2. اختبار حقن الإشارات التناظرية والخطية (Analog Linearity Test): يتم تركيب اللوحة داخل منصة محاكاة لنظام الـ Mark V، ونقوم بحقن قنوات الإدخال بإشارات تماثلية متغيرة (كجهود وملي أمبير) ورصد كفاءة رقاقات الـ A/D في تحويلها بدقة خطية كاملة وبدون أي تشويه ترددية عبر راسم الإشارة (Oscilloscope).
3. اختبار إقلاع الفريم وير والتوقيت (Boot & Clock Validation): نقوم بتنشيط دوائر التحكم للكارت للتأكد من سلامة إقلاع الفريم وير المخزن على رقاقات الـ EPROM، وتدقيق مولد الساعة الداخلي لضمان تزامن انتقال البيانات اللحظي مع المعالجات المركزية بدون أي تأخير (Zero Latency).
4. فحص العزل الرقمي ومقاومة الضوضاء الكهربائية: نختبر كفاءة دوائر الترشيح والعزل المدمجة للتأكد من قدرتها على قمع الموجات الحادة والتشويش الكهرومغناطيسي، وضمان بقاء البيانات المنقولة للمعالج نقية تماماً ومحمية ضد التيارات العكسية.
5. التطهير والتعبئة الصارمة لحماية الـ ESD: يُنظف الكارت بالكامل بمواد تبخيرية معقمة مخصصة للإلكترونيات الحساسة، ثم يُدرج داخل كيس حماية معدني سميك مضاد للشحنات الساكنة (ESD Shielding Bag)، ويُثبت داخل صندوق متين مدعم برغوة إسفنجية مضاعفة ممتصة للصدمات لتأمين شحن جوي آمن.

(Technical Pitfall Guide)

• ❗ فخ إغفال اللاحقة الخاصة (-W01): إذا كان الكارت القديم التالف في موقعك يحمل الرمز القياسي DS200TCQAG1BHF فقط (بدون W01)، أو يحمل رمزاً مختلفاً مثل W02، فإن تركيب هذا الكارت قد يتسبب في تعارض برمجي (Software Mismatch) داخل معالجات الـ Mark V، مما يمنع النظام من قبول اللوحة. تأكد دائماً من مطابقة الجزء الأخير من الكود بالكامل.
• ❗ فخ نسيان نقل رقاقات الـ EPROM التكوينية: يحتوي كارت TCQA على رقاقات ذاكرة قابلة للإزالة تحمل بارامترات المعايرة والتكوين (Configuration Parameters) الخاصة بموقعك. (إذا قمت بتركيب الكارت الجديد مباشرة دون نقل رقاقات الـ EPROM القديمة من الكارت المتضرر، فلن يتعرف النظام على معلمات الحساسات الحالية وتظهر رسالة خطأ برمجية تمنع الإقلاع).
• ❗ خطر الصدمة العكسية للشحنات الساكنة (ESD Warning): يحتوي كارت المعالجة التناظرية على رقاقات منطقية ومحولات إشارة دقيقة حساسة جداً للشحنات الساكنة غير المرئية. الإمساك بالبوردة من المنتصف باليد العارية دون ارتداء سوار التأريض الموصول بأرضي الكابينة الفعلي يتلف بوابات الرقاقات داخلياً، وهي مشكلة قد تظهر على شكل تذبذب عشوائي وصعب التتبع في القراءات لاحقاً.
• ❗ نسيان نقل ونقل وضعية الجنابر التكوينية (Jumpers): يحتوي الكارت على مصفوفة من القفزات اليدوية التي تحدد نوع النطاق الإشاري (مثل الاختيار بين إشارات الجهد أو التيار التماثلي 4-20mA ومقاومة الحمل). تركيب اللوحة الجديدة بإعدادات المصنع الافتراضية دون نقل مواقع الجنابر بدقة لتطابق اللوحة القديمة المستخرجة سيتسبب فوراً في قراءات خاطئة تماماً قد تؤدي لرحلة توقف خاطئة للتوربينة فور رفع الطاقة.

Installation & Configuration Guide

1. التحضير وتأمين بيانات النظام (Pre-Installation)

⚠️ اقطع طاقة التحكم تماماً عن كابينة الـ Mark V المعنية (تأكد من فصل قواطع الـ AC والـ DC تماماً). قبل فك أي جزء، قم بأخذ نسخة احتياطية كاملة من ملف التكوين (I/O Configuration) عبر محطة الـ HMI، وقم بتمييز كافة الكابلات الشريطية والأسلاك بملصقات واضحة توضح منافذها الدقيقة لتجنب الخلط عند إعادة التركيب.

2. فك التوصيلات وإخراج الكارت القديم (Removal)

ارتدِ سوار المعصم المضاد للشحنات الساكنة (ESD). افتح مشابك التثبيت الجانبية للكابلات الشريطية برفق وافصلها، وفك براغي التثبيت الأربعة الموزعة على أركان الكارت، ثم اسحب لوحة الـ TCQA بحذر وضعتها في كيس الحماية الخاص بها.

3. نقل الرقاقات ومطابقة الهاردوير (Installation)

باستخدام أداة سحب الرقاقات الخاصة (IC Puller)، قم بنقل رقاقات الـ EPROM التكوينية من الكارت القديم إلى الكارت الجديد بنفس الاتجاه والترتيب تماماً. وانقل وضعية جميع الجنابر (Jumpers) والروابط المعدنية بدقة لتتطابق تماماً مع الإعدادات الميدانية القديمة. ثبت اللوحة الجديدة على عوازل الشاسيه البلاستيكية بإحكام، وأعد توصيل الكابلات الشريطية مع التأكد من إحكام إغلاق المشابك الجانبية.

4. الفحص الأولي وإعادة الإقلاع (Testing)

قم بتشغيل طاقة التحكم للكابينة أولاً (دون تشغيل التوربينة). راقب معالجات النظام للتأكد من إتمام مرحلة التعرف على الكارت الجديد بدون ظهور أي إنذارات تشخيصية (Diagnostic Alarms)؛ وافحص ثبات واستقرار القراءات التناظرية من شاشة التشغيل والـ HMI قبل إعطاء الإذن ببدء التشغيل الفعلي للمعدة تحت الحمل.

Frequently Asked Questions (FAQ)

• ما الذي يعنيه الرمز “-W01” في نهاية موديل هذا الكارت؟

  يشير الرمز “-W01” إلى تعديل وتكوين مصنعي خاص (Custom Modification) قامت به شركة GE على مستوى الهاردوير أو الفريم وير المدمج. هذا يعني أن الكارت مخصص لتطبيقات معينة أو توربينات ذات متطلبات تشغيلية وحماية خاصة، ولا يمكن استبداله بالكارت القياسي دون التأكد من توافق هذا التعديل مع النظام لديك.

• ما هي الوظيفة الأساسية لكارت DS200TCQAG1BHF-W01 داخل نظام الـ Mark V؟

  يعمل هذا الكارت كلوحة معالجة وتوسيع لقنوات الإدخال والإخراج التناظرية عالية الكثافة (Analog I/O Board). هو المسؤول عن استقبال الإشارات التماثلية الدقيقة من الحساسات الميدانية (مثل إشارات الحرارة والضغط والسرعة)، وتصفيتها وتحويلها رقمياً لتغذية معالجات النظام الثلاثية المتطابقة .

• هل يجب عليّ نقل رقاقات الـ EPROM عند استبدال هذا الكارت؟

  نعم، خطوة نقل رقاقات ذاكرة الـ EPROM التكوينية من الكارت القديم التالف إلى الكارت الجديد تعتبر إلزامية. هذه الرقاقات تحتوي على السوفتوير الداخلي وبارامترات المعايرة الفيزيائية المخصصة بدقة لتتوافق مع حساسات ومعدات موقعك الحالي، وبدونها سيعتبر النظام الكارت بوردة صماء ويرفض الإقلاع.

• تظهر لنا رسالة خطأ “Card Configuration Mismatch” بعد التركيب، فما هو السبب؟

  هذا الإنذار يشير عادة إلى وجود اختلاف بين معرف الكارت المخزن في برمجيات الـ HMI والمعرف الفعلي للكارت الجديد، أو بسبب عدم مطابقة لاحقة التعديل (-W01). تحقق من نقل رقاقات الـ EPROM القديمة بشكل صحيح، وإذا استمر الخطأ، قد تحتاج إلى تحديث معرف الكارت (Card ID) عبر أدوات التكوين في نظام الـ HMI وإعادة تشغيل معالج التحكم.

• كيف تحمي الدوائر المدمجة على هذا الكارت معالجات نظام الـ Mark V الحساسة؟

  تقوم مصفوفات المكثفات والمقاومات المدمجة بامتصاص وقص الترددات العالية الحادة والتشويش الكهرومغناطيسي الناتج عن العمليات الميدانية. هذا الترشيح يمنع ارتداد الموجات المشوشة أو التيارات العكسية عبر خطوط التغذية الراجعة، مما يحمي رقاقات المعالجة المركزية الحساسة داخل الكابينة من التلف أو التهنيج.
