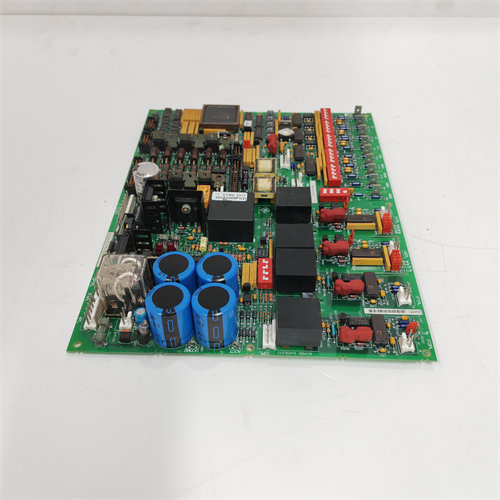

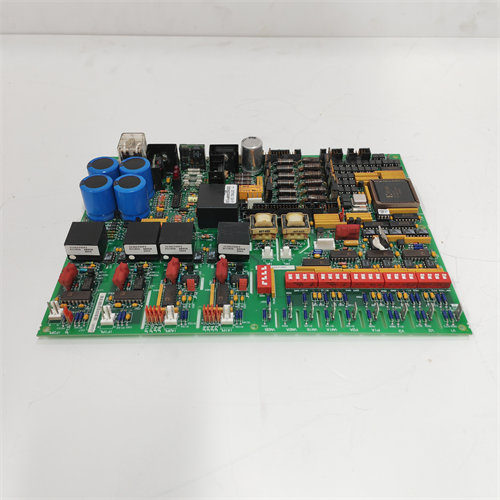

GENERAL ELECTRIC DS200DCFBG1BJB

د.إ8,888.00

  • الموديل (Model): DS200DCFBG1BJB
  • العلامة التجارية (Brand): جنرال إلكتريك (General Electric – GE)
  • الseries (Series): مغيرات السرعة وأنظمة تحكم التوربينات Speedtronic Mark V / Drive Control Series
  • المهام الأساسية (Core Function): توزيع طاقة التيار المستمر والتحكم في مرحلات مروحيات التبريد (DC Power Distribution & Fan Control) بداخل الرف الرئيسي.
  • نوع المنتج (Type): لوحة توزيع الطاقة والتحكم في مروحة التبريد (Power Distribution / Fan Control Board)
  • المواصفات الرئيسية (Key Specs): دوائر ترشيح ومراقبة الجهد العالي، منافذ تغذية مروحة التبريد المدمجة، فلاتر قمع التداخل التناغمي، ومراجعة هندسية متقدمة ثلاثية الحروف (BJB) لاستقرار تشغيلي أعلى.
  • الحالة: متوفر مخزون جديد أصلي (New Surplus) في عبوته المصنعية الأصلية، مختبر بالكامل هندسياً وكهربائياً وغير مستعمل أو مجدد.



التصنيف:

الوصف

Product Introduction

تعتبر السخونة المفرطة هي العدو الأول لكروت المعالجة الرقمية بداخل كابينات التحكم الشاقة؛ وهنا تكمن الأهمية التشغيلية البالغة للوحة DS200DCFBG1BJB. تعمل هذه البطاقة كمركز رئيسي مزدوج الوظيفة بداخل منظومات GE، حيث تتولى مهمة التوزيع الآمن لخطوط طاقة التيار المستمر الحيوية (DC Power) إلى بقية الكروت في الرف، بالإضافة إلى الإشراف والتحكم المباشر في تشغيل مروحيات التبريد الداخلي لضمان بقاء الكابينة ضمن نطاق الحرارة الآمن.

من واقع الممارسات الهندسية الميدانية في محطات الطاقة والبتروكيماويات بالشرق الأوسط، يمثل الرمز التعديلي “BJB” ترقية فيزيائية هامة قامت بها جنرال إلكتريك لتعزيز متانة دوائر تنظيم الجهد. تدمج اللوحة واجهات عزل ضوئي ومغناطيسي قوية لحماية قنوات الإشارات المنطقية الضعيفة من التأثر بتيارات تشغيل المروحيات، بالإضافة إلى نقاط فحص (Test Points) مدمجة على الواجهة تتيح لمهندسي الموقع قياس مستويات فولتية التوزيع بوضوح وأمان، مما يمنحها موثوقية عالية جداً في البيئات الصناعية ذات درجات الحرارة المحيطة المرتفعة.



Key Technical Specifications

الخاصية الفنية المواصفات التفصيلية (Technical Specifications)
رقم الموديل الفني الدقيق DS200DCFBG1BJB (الإصدار المطور ذو الثبات العالي)
المنظومة المتوافقة مغيرات السرعة وكبائن التحكم بالتوربينات GE Mark V Series
الوظائف الأساسية توزيع طاقة الـ DC، مراقبة الجهد، والتحكم بمراوح التبريد
خطوط التغذية الموزعة خطوط تيار مستمر بجهد 5 فولت، 15 فولت، و 24 فولت (5V / 15V / 24V DC)
مخرجات تحكم المروحة قنوات مخصصة لإشارات قيادة وإمداد مراوح التبريد في الرف
تقنية العزل والترشيح فلاتر قمع التداخل الكهرومغناطيسي وعوازل ضوئية مدمجة لحماية الإشارات
كود التعديل الهندسي مراجعة ثلاثية الأحرف (BJB) لتحمل أعلى ضد قفزات التيار
روابط التوصيل (Connectors) منافذ إبرية محكمة التثبيت ومقاومة للاهتزاز الميكانيكي المستمر

ℹ️ ملاحظة السعر الاسترشادي: نود الإشارة إلى أن الأسعار المعروضة على المنصة هي أسعار مرجعية تقريبية خاضعة لمتغيرات السوق العالمي ونقص المعروض لهذه الفئة من البطاقات النادرة. للاستفسار عن السعر الحالي والحصول على عرض رسمي مخصص ومناسب لمشروعكم، يسعدنا جداً تواصلكم المباشر مع فريق المبيعات لدينا.



Installation & Configuration Guide

المرحلة الأولى: التخطيط والتحضير (الزمن المقدر: 20 دقيقة)

⚠️ تحذير أمان حرِج (خطر الصعق الكهربائي): تتعامل هذه اللوحة مباشرة مع خطوط توزيع الطاقة الرئيسية في الكابينة. لا تبدأ العمل نهائياً قبل فصل القواطع الكهربائية المغذية (AC/DC Power Supplies) وعزل الرف بالكامل، واستخدام جهاز القياس الفني للتحقق من تفريغ كافة المكثفات الضخمة إلى الصفر فولت (0V) قبل لمس اللوحة أو الأسلاك.

الأدوات والمعدات المطلوبة في الموقع:

  • سوار معصم عازل ومضاد للشحنات الاستاتيكية (ESD Wrist Strap) متصل بنقطة تأريض موثوقة.
  • جهاز قياس فني دقيق ومعتمد (Fluke 115 Multimeter).
  • مفك براغي مسطح ومفك فيليبس معزولين هندسياً.
  • ملصقات ترقيم صغيرة وكاميرا الهاتف الذكي للتوثيق.

خطوات التوثيق والنسخ الاحتياطي:

  • التقط صوراً واضحة وعالية الدقة لكافة الكابلات الشريطية العريضة وأسلاك المروحيات المتصلة باللوحة التالفة قبل تحريك أي برغي. بصراحة، إن الخطأ في عكس توصيل كابلات التغذية أو كابلات التحكم بالمروحة قد يتسبب في حدوث قصر كهربائي فوري يحرق الكروت المجاورة لحظة إطلاق الطاقة.

المرحلة الثانية: تفكيك اللوحة القديمة والتالفة (الزمن المقدر: 15 دقيقة)

  1. فصل روابط البيانات والطاقة: افتح الأقفال البلاستيكية الجانبية للكابلات الشريطية برفق واسحبها بشكل مستقيم للخارج لحماية السنون الدقيقة من الالتواء.
  2. فك أسلاك المروحيات والتغذية: قم بفك براغي الروزيتات الطرفية التي تربط أسلاك طاقة المروحة وأسلاك التوزيع، واستخدم الملصقات المرقمة لتمييز كل سلك وموقعه الصحيح.
  3. تحرير اللوحة ميكانيكياً: قم بفك مسامير التثبيت الأربعة الزاوية، واسحب لوحة DS200DCFBG1BJB بحذر بعيداً عن حوامل التثبيت العازلة (Standoffs)، وضَعها فوراً داخل كيس واقٍ من الشحنات الاستاتيكية.

المرحلة الثالثة: إعداد وتركيب اللوحة الجديدة (الزمن المقدر: 15 دقيقة)

  1. مطابقة ونقل الجنابر (الخطوة الذهبية): ضع اللوحة التالفة بجانب اللوحة الجديدة، وقم بمراجعة ونقل وضعية كل قفزة سلكية (Jumper) يدوية أو مفتاح صغير (DIP Switch) بدقة متناهية خطوة بخطوة. هذه الإعدادات تحدد مسارات الجهد وخيارات الحماية الميدانية، والخطأ فيها قد يعطل عمل مروحة التبريد أو يمنع الكابينة من قبول اللوحة.
  2. التثبيت الميكانيكي: ثبت اللوحة الجديدة على الحوامل العازلة داخل الرف، واربط المسامير بشكل متقاطع وبعزم ربط معتدل لتجنب إحداث أي شروخ دقيقة في بنية الدائرة الإلكترونية المطبوعة (PCB).
  3. إعادة التوصيل الفيزيائي: أعد تركيب كافة الكابلات والأسلاك في مواقعها المتطابقة بدقة بناءً على الملصقات والصور التوثيقية، وتأكد من إحكام ربط المسامير اللولبية لروزيتات الطاقة لمنع حدوث أي سخونة ناتجة عن التوصيل الرخو.

المرحلة الرابعة: الفحص والتشغيل التجريبي (الزمن المقدر: 25 دقيقة)

  • فحص ما قبل إطلاق الطاقة: استخدم جهاز الـ Multimeter على وضعية المقاومة للتحقق من عدم وجود قصر كهربائي (Short Circuit) بين خطوط التغذية الموزعة (24V, 15V, 5V) وخط الأرضي (GND).
  • إطلاق تيار التحكم والمراقبة: قم بتشغيل قواطع طاقة التحكم أولاً، وراقب مؤشرات الـ LED التشخيصية باللوحة؛ يجب أن يضيء مؤشر التشغيل الأخضر (Status/RUN) بثبات دليلاً على سلامة المعالجة والتوزيع الداخلي.
  • الاختبار التشغيلي الحي لمروحيات التبريد: تأكد من بدء دوران مروحيات التبريد بالشكل الصحيح واتجاه تدفق الهواء السليم، وافحص عبر شاشة المشغل (HMI) استقرار قيم جهود التوزيع وزوال كافة إنذارات خلل التبريد أو خطوط الطاقة (Power Supply / Cooling Faults). اترك المنظومة تعمل تحت المراقبة الميدانية لمدة 30 دقيقة للتأكد من استقرار التشغيل بالكامل قبل اعتماد تشغيل المصنع.



بصفتي مهندساً واجه الكثير من المشاكل المعقدة في منظومات توزيع طاقة التحكم بالتوربينات، أشاركك أهم النقاط الحرجة لضمان عملية استبدال آمنة وبدون خسائر للوحة DS200DCFBG1BJB:

  • فخ التوافق بين الحروف اللاحقة (BJB Core Match): ينتهي موديل هذه اللوحة بالرمز التعديلي “BJB”. تذكر جيداً: إذا كانت اللوحة القديمة لديك تنتهي بالحرف “B” أو الرمز “BJ” فقط، فإن الإصدار “BJB” يمثل مراجعة أحدث متوافقة كلياً كبديل مباشر، ولكن يجب عليك التأكد من مطابقة الجنابر بعناية، حيث قامت GE بتحديث بعض مواقع قفزات اختيار جهد المروحة (Fan Voltage Configuration) لزيادة مسافة الأمان العازلة؛ لذا اعتمد على المخطط المطبوع على اللوحة الجديدة لتأكيد الخيارات الفنية.
  • خطورة التوصيل الرخو لأسلاك مروحة التبريد: تمر عبر الروزيتات الطرفية لهذه اللوحة تيارات تشغيل مستمرة للمروحيات. إن التهاون في ربط المسامير اللولبية (Loose Connections) يتسبب في نشوء مقاومة تلامس عالية تؤدي لسخونة مفرطة قد تتسبب في تفحم الروزيتة البلاستيكية بالكامل واحتراق اللوحة الجديدة بمرور الوقت، فضلاً عن خطر توقف المروحة المفاجئ الذي سيتسبب في فصل الكابينة نتيجة السخونة الزائدة.
  • مخاطر تفريغ الشحنات الساكنة (ESD): تحتوي اللوحة على شرائح إلكترونية حساسة لمراقبة الفولتية. لا تقم أبداً بلمس المكونات السطحية بيدك العارية دون ارتداء سوار الحماية المؤرض؛ الشحنات غير المرئية قد تضعف عزل الترانزستورات الدقيقة، مما يسبب أخطاء عشوائية في قراءة الجهد لا تظهر إلا بعد مرور عدة أسابيع على التشغيل.

تذكر دائماً: التوثيق بالصور قبل الفك، وإحكام ربط توصيلات القدرة، ومطابقة الجنابر خطوة بخطوة؛ هي القواعد الذهبية التي تحمي معداتكم وتوفر على منشأتكم فترات التوقف المكلفة.



نحن ندرك تماماً مدى الحساسية والمسؤولية المصاحبة لشراء قطع غيار نادرة ومهمة لأنظمة تحكم وتوزيع طاقة متوقفة عن الإنتاج منذ سنوات، حيث يرتبط استقرار الكابينة بأكملها بسلامة هذه اللوحات. انطلاقاً من التزامنا الصارم بالمصداقية الهندسية الشفافة، تخضع كل لوحة DS200DCFBG1BJB لدينا لدورة فحص واختبار صارمة بالكامل قبل مغادرتها مستودعاتنا:

1. إجراءات الفحص والتحقق الأولي عند الاستلام

  • تتبع الأصالة والمنشأ: يتم مراجعة وفحص الأرقام التسلسلية (Serial Numbers) ومطابقتها مع سجلات التصنيع المعتمدة من GE للتأكد من أن اللوحة أصلية 100% وليست مقلدة أو معاد تصنيعها.
  • الفحص المجهري الدقيق: تخضع اللوحة لفحص كامل تحت مجهر إلكتروني للكشف عن سلامة المسارات النحاسية المطبوعة، والتأكد من خلوها تماماً من أي آثار لرطوبة، أو عيوب في اللحام السطحي للمكونات، أو شروخ دقيقة ناتجة عن التخزين الطويل.

2. الفحص التشغيلي المباشر والمحاكاة (Live Power & Fan Test)

  • منصة اختبار متوافقة: يتم تركيب اللوحة على محاكي اختبار فني يحاكي بدقة وظائف كابينة التحكم وأنظمة توزيع الطاقة من GE.
  • اختبار دقة التوزيع وقيادة المروحة: نقوم بضخ جهود التغذية القياسية ونقيس دقة استقرار الفولتية الموزعة (5V, 15V, 24V) وكفاءة تشغيل قنوات مرحلات مروحيات التبريد تحت الحمل الافتراضي لضمان مطابقتها للمواصفات الفنية الواردة في كتالوج GE القياسي بنسبة 100%.
  • اختبار الإجهاد والتشغيل المستمر: تترك اللوحة قيد التشغيل المستمر وتحت الحمل الكامل لمدة تزيد عن 24 ساعة في غرفة اختبار مضبوطة حرارياً لضمان استقرار أداء كافة الرقاقات والمكثفات والمرحلات المدمجة.

3. اختبارات السلامة ومقاومة العزل الكهربائي

  • قياس قوة العزل بجهد عالي: نستخدم أجهزة قياس العزل الفنية المتطورة للتأكد من أن عزل قنوات خطوط القدرة والتوزيع عن خطوط الأرضي يتخطى 10 ميجا أوم ( >10MΩ ) عند جهد فحص 500 فولت تيار مستمر، مما يضمن أعلى حماية لكابينتكم ضد أي تسريب تيار.

4. التعبئة النهائية وإصدار شهادة الموثوقية

  • بعد اجتياز كافة بنود الفحص بنجاح، يوقع المهندس المسؤول تقرير الاختبار الفني (Test Report) المرفق باللوحة. وتغلف اللوحة داخل أكياس محكمة الغلق مانعة تماماً للشحنات الساكنة (ESD Protected Packaging)، ثم توضع في صناديق كرتونية سميكة مدعمة بالفوم الممتص للصدمات لحمايتها بنسبة 100% أثناء الشحن الدولي السريع للمصانع ومحطات الطاقة في الشرق الأوسط وشمال إفريقيا. كما يسعدنا دائماً تزويد عملائنا بمقاطع فيديو أو صور حية لعملية فحص واختبار اللوحة الخاصة بهم قبل الشحن تأكيداً لالتزامنا الدائم بالجودة والشفافية الفنية المطلقة.
