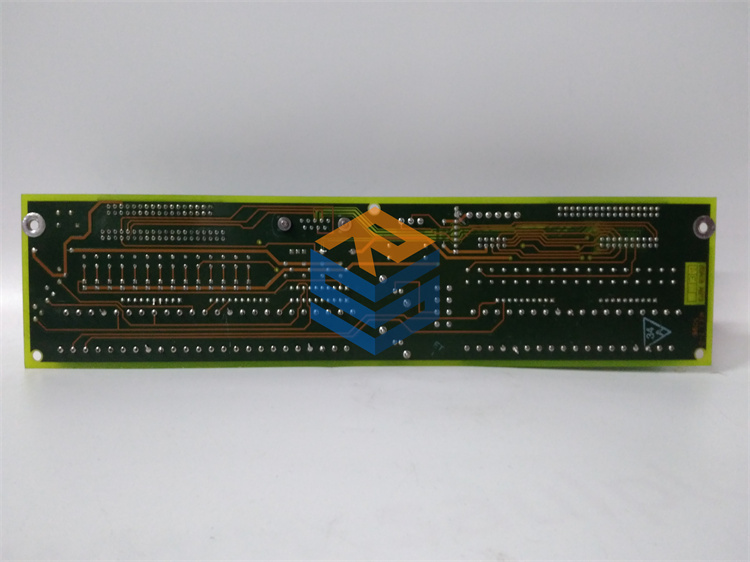

GENERAL ELECTRIC DS200SDCCG1AGD

الوصف

Product Introduction

مرحباً بك أخي الكريم في محراب الدعم الهندسي المباشر والحلول الرقمية الموثوقة. يسعدني جداً بصفتي زميلاً مهندساً يدرك تماماً أن “استقرار عملياتك الصناعية يعتمد كلياً على سلامة المعالج الرئيسي الذي يدير المنظومة”، أن أستعرض معك التفاصيل التقنية الدقيقة للوحة المعالجة والتحكم المركزية الحرجة DS200SDCCG1AGD المصممة بأعلى معايير الحوسبة الصناعية من قِبل عملاق التكنولوجيا الأمريكية GENERAL ELECTRIC.

تلعب هذه اللوحة دور “الدماغ والموجه الأساسي للنظام” (SDCC Board) داخل منظومة الإثارة المتقدمة EX2000 وأنظمة قيادة المحركات الضخمة التابعة لـ GE. تكمن وظيفتها الحتمية في استقبال القراءات الحقلية المصفاة القادمة من كروت الواجهات، وإدخالها فوراً في معالجاتها الدقيقة المدمجة لتنفيذ خوارزميات التحكم الحلقي المغلق (Closed−loop Control) وحساب نسب الإشعال وتصحيح السرعة والجهد في غضون ميكروثوانٍ معدودة. إن اللاحقة الحرفية المتطورة GD المدمجة مع الفئة الفنية القياسية G1A تمثل واحدة من أهم الترقيات العتادية التراكمية (Revision Upgrade) التي طرحتها GE لتسريع وتيرة معالجة البيانات وتحديث بروتوكولات حماية الذاكرة ضد الأخطاء، مما يضمن لمنشأتك استقراراً تشغيلياً استثنائياً ويحميك من التوقفات المفاجئة.

Key Technical Specifications

بصفتي مهندساً يضع الدقة والمطابقة الكاملة للأكواد في مقدمة أولويات السلامة والتشغيل، أضع بين يديك الجدول التقني الشامل للموديل DS200SDCCG1AGD:

(SOP Quality Transparency)

نظراً لأن كروت الـ SDCC هي المسؤول الأول عن معالجة وإصدار أوامر التحكم لجميع المكونات، فإننا نخضع لوحة DS200SDCCG1AGD لإجراءات فحص ومراقبة جودة بالغة الصرامة داخل مختبرنا الهندسي لضمان سلامتها المطلقة:

1. التحقق البصري المجهري ومطابقة الكود: نتحقق من الملصقات الرقمية الأصلية لشركة GENERAL ELECTRIC ومطابقة الكود الفني الكامل لضمان الأصالة 100%. يتم فحص اللوحة تحت المجهر للتأكد من سلامة المعالجات، ومقابس الذاكرة، وخلو كافة المسارات النحاسية المتعددة الطبقات من أي عيوب أو شروخ.
2. اختبار الإقلاع والمحاكاة الرقمية (Boot-up & Logic Test): يتم تشغيل الكارت على منصة اختبار مخصصة ومراقبة تسلسل الإقلاع الآمن (Boot Sequence) والتأكد من استجابة الشاشة الرقمية المدمجة ومؤشرات الإضاءة لتأكيد خلو نظام الهاردوير من أي تعارض داخلي.
3. فحص ومراقبة قنوات الاتصال (Communication Port Verification): يتم اختبار كافة منافذ الاتصال التسلسلي والمنافذ الشريطية للتأكد من قدرة الكارت على تبادل البيانات وإرسال الأوامر واستقبال التغذية المرتدة دون أي فقدان للحزم الرقمية (Data Packets).
4. توثيق تهيئة قواطع الوصل والذاكرة: يتم مراجعة وتوثيق مواضع كافة الجسور الفيزيائية (Jumpers) المدمجة المسؤولة عن تهيئة عناوين النواقل، لضمان جاهزيتها للإعداد المباشر في الحقل.
5. التغليف الأمني المضاد للشحنات والصدمات: تُنظف اللوحة بعناية وتُغلف داخل أكياس عزل متطورة ومقاومة للشحنات الإستاتيكية (ESD−safe) مع وسادات سميكة لامتصاص الصدمات وحماية المعالجات الدقيقة أثناء رحلة الشحن السريع.

(Technical Pitfall Guide)

يا صديقي، من واقع خبراتنا الميدانية الطويلة في غرف التحكم وصيانة أنظمة القيادة، إليك أبرز الفخاخ الفنية الشائعة التي يجب الحذر منها عند استبدال لوحة المعالجة الرئيسية هذه لتوفير وقتك ومنع تلف النظام:

• ❗ الفخ الأول: رقاقات الذاكرة وبرمجيات التطبيق (EPROM Chips): كارت الـ SDCC الجديد يأتي مهيأً كـ هاردوير نظيف؛ ولكنه لا يحتوي على برمجيات التكوين الخاصة بمحركك أو مولدك (Application Software). عند الاستبدال، يجب حتماً نقل رقاقات الذاكرة القابلة للإزالة (EPROM Chips) من الكارت القديم التالف وتثبيتها بنفس الاتجاه والموضع على الكارت الجديد، وإلا فلن يقلع النظام وستظهر لك شاشة فارغة أو خطأ في التهيئة الفنية.
• ❗ الفخ الثاني: حماية الكارت من الشحنات الإستاتيكية (ESD): يحتوي هذا الكارت على معالجات دقيقة ورقاقات محاسبية حساسة للغاية للشحنات الكامنة في جسم الإنسان. احذر تماماً من إخراج الكارت من حقيبة العزل أو الإمساك به باليد المجردة دون ارتداء سوار تفريغ الشحنات الأرضي (ESD Wrist Strap)؛ تفريغ شحنة استاتيكية عابرة غير مرئية كفيل بتدمير خلية ذاكرة داخلية وإتلاف الكارت قبل تركيبه.
• ❗ الفخ الثاني: نقل ومطابقة مواضع الجسور (Jumpers): تحتوي لوحة الـ SDCC على العشرات من الجسور الفيزيائية الصغيرة ومفاتيح التكوين لتحديد خيارات الشبكة والاتصال وعناوين الرف. احذر من تركيب الكارت الجديد بإعدادات المصنع الافتراضية؛ التقط صورة واضحة ومكبرة للكارت القديم وقارن ومطابق وضعية هذه الجسور يدوياً حبة بحبة قبل تشغيل الطاقة لضمان تعرف النظام على الكارت.

Frequently Asked Questions (FAQ)

• س1: هل اللوحة DS200SDCCG1AGD المتوفرة لديكم أصلية وجديدة بالكامل؟
  • ج: نعم بكل تأكيد يا أخي الكريم. جميع قطعنا أصلية 100% من إنتاج شركة GENERAL ELECTRIC وجديدة تماماً فائضة عن المشاريع (New Surplus)، وتأتي في صناديقها لحمايتها ونوفرها مع ضمان تشغيلي شامل لضمان أعلى مستويات الأمان والاعتمادية في منشأتك.
• س2: هل كارت الـ SDCC جاهز للتشغيل فوراً بمجرد تركيبه في الرف؟
  • ج: الكارت جاهز من الناحية العتادية (Hardware Ready)، ولكنه يحتاج إلى نقل رقاقات الذاكرة الخاصة بالموقع (EPROMs) من كارتك القديم لتنزيل السوفتوير التكويني المناسب لتطبيقك، بالإضافة إلى مطابقة وضعية الجسور الفيزيائية.
• س3: الشاشة المدمجة (7-Segment Display) على الكارت تعطي رمز خطأ (Fault Code)، كيف أتصرف؟
  • ج: الرموز التي تظهر على الشاشة المدمجة هي أداة تشخيص ممتازة توفرها GE. يمكنك الرجوع إلى كتيب الصيانة الخاص بنظام الإثارة أو القياس لديك لمطابقة هذا الرمز ومعرفة ما إذا كان يشير إلى فشل في الاتصال، أو خطأ في قراءة الذاكرة، أو عطل حركي خارجي.
• س4: كم تستغرق عملية الشحن والتوصيل إلى موقع منشأتنا؟
  • ج: نحن ندرك تماماً أن توقف المعالج الرئيسي يعني توقف النظام بالكامل؛ لذلك يتم التنسيق لشحن اللوحة فوراً عبر كبرى شركات الشحن الدولي السريع لتصل إلى باب منشأتك في غضون 3 إلى 5 أيام عمل فقط من تاريخ تأكيد الطلب.
