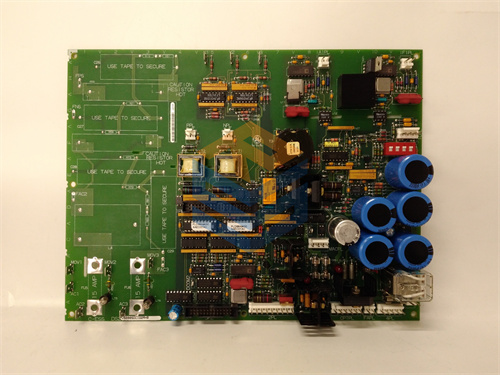

GENERAL ELECTRIC DS200SHVIG1B

الوصف

Product Introduction

مرحباً بك أخي الكريم في واحة الدعم الهندسي المباشر والحلول الرقمية الموثوقة. يسعدني جداً بصفتي زميلاً مهندساً يدرك تماماً مدى الخطورة والحساسية الفائقة التي تتسم بها نقاط الالتقاء بين دوائر الجهد العالي (High Voltage البالغة مئات الفولتات) ورفوف التحكم الرقمية الدقيقة، أن أستعرض معك التفاصيل التقنية الدقيقة لـ لوحة واجهة واستشعار الجهد العالي DS200SHVIG1B المصممة بأعلى معايير السلامة الصناعية من قِبل عملاق التكنولوجيا الأمريكية GENERAL ELECTRIC.

تلعب هذه اللوحة دور “الحارس المعزول لخطوط القدرة” (SHVI Board) داخل منظومة الإثارة الشهيرة EX2000 وأنظمة التحكم Speedtronic Mark V للمحركات والتوربينات الكبيرة. تكمن وظفتها الأساسية والحرجة في استشعار مستويات الجهد العالي والتيار المتردد/المستمر مباشرة من قناطر الثايرستور، وتحويل هذه القيام الضخمة عبر محولات عزل وشبكات تخميد دقيقة مدمجة على اللوحة الخضراء إلى إشارات تشخيصية منخفضة الجهد وآمنة تماماً. يضمن هذا العزل المتقدم حماية معالجات النظام الحساسة من أي قفزات جهد عابرة أو دوائر قصر، مما يمنع احتراق كروت التحكم. إن اللاحقة الحرفية المتطورة B في الفئة الفنية G1B تمثل تحديثاً عتادياً تراكمياً (Revision Upgrade) طرحته شركة GE لتعزيز قدرة تحمل المكونات للجهود العالية وتطوير قنوات تصفية الضوضاء، لتمنح منشأتك استقراراً تشغيلياً طويلاً وأماناً فيزيائياً مطلقاً.

Key Technical Specifications

بصفتي مهندساً يضع الدقة والمطابقة الكاملة للأكواد في مقدمة أولويات السلامة والتشغيل، أضع بين يديك الجدول التقني الشامل للموديل DS200SHVIG1B:

(SOP Quality Transparency)

نظراً لأن كروت الـ SHVI تتعامل مباشرة مع خطوط الجهد العالي، فإننا نخضع لوحة DS200SHVIG1B لإجراءات فحص ومراقبة جودة بالغة الصرامة داخل مختبرنا الهندسي لضمان سلامتها المطلقة قبل التوريد:

1. التحقق البصري المجهري ومطابقة الكود: نتحقق من الملصقات الرقمية الأصلية لشركة GENERAL ELECTRIC ومطابقة الكود الفني الكامل بدقة لضمان الأصالة 100%. يتم فحص اللوحة تحت مجهر إلكتروني للتأكد من سلامة المسافات العازلة (Creepage\ Distances) وخلو المسارات النحاسية من أي شروخ أو تآكل.
2. اختبار جهد العزل الفائق (Hi-Pot Insulation Test): يتم إخضاع اللوحة لاختبار عزل عالي الجهد بين جانب الجهد العالي والجانب الرقمي منخفض الجهد للتأكد من قدرة حواجز العزل على كبح ومنع أي تسريب كهربائي عابر وفقاً لمعايير المصنع الصارمة.
3. اختبار دقة استشعار الإشارة (Signal Scaling Test): يتم حقن جهود مرجعية دقيقة على قنوات الدخل ومراقبة الإشارات المخفضة الناتجة عند المخارج للتأكد من دقة المعايرة ومطابقتها للمنحنيات القياسية لشركة GE.
4. توثيق التهيئة ومواضع الجسور: يتم مراجعة وتوثيق مواضع كافة قواطع الوصل الفيزيائية (Jumpers) ومفاتيح التكوين للتأكد من ضبطها على الوضع الافتراضي الصحيح المتوافق مع متطلبات خزانة التحكم لديك.
5. التغليف الأمني المضاد للشحنات والصدمات: تُنظف اللوحة بعناية وتُغلف داخل أكياس عزل متطورة ومقاومة للشحنات الإستاتيكية (ESD-safe) مع وضع وسادات سميكة وممتصة للصدمات لحماية المكونات والمحولات الثقيلة أثناء رحلة الشحن السريع.

(Technical Pitfall Guide)

يا صديقي، من واقع خبراتنا الميدانية الطويلة في غرف التحكم ومنظومات الإثارة، إليك أبرز الفخاخ الفنية الشائعة التي يجب الحذر منها عند استبدال لوحة واجهة الجهد العالي هذه:

• ❗ الفخ الأول: إهمال التأكد من غياب الجهد (De-energization): اللوحة متصلة مباشرة بقناطر القدرة التي تحمل فولتية عالية ومميتة. احذر تماماً من بدء فك الأسلاك اللولبية أو الكابلات الشريطية قبل فصل القواطع الرئيسية للقدرة وعمل قصر وتأريض آمن للخطوط، والتحقق يدوياً بجهاز الفحص من غياب الجهد تماماً؛ حدوث تلامس حي عابر كفيل بتدمير الكارت الجديد فوراً وتشكيل خطر جسيم على سلامتك الشخصية.
• ❗ الفخ الثاني: مطابقة قواطع الوصل لنطاق الجهد (Voltage Scaling Jumpers): تحتوي لوحة الـ SHVI على جسور فيزيائية صغيرة مخصصة لتحديد نطاق الفولتية المستشعرة (مثلاً الاختيار بين نطاقات جهود مختلفة). احذر من تركيب الكارت الجديد بإعدادات المصنع الافتراضية دون نقل ومطابقة وضعية هذه الجسور يدوياً من الكارت القديم؛ الضبط الخاطئ سيؤدي إلى قراءة النظام لقيم جهد خاطئة تماماً ومما يتسبب في حدوث إنذار فصل فوري (Overvoltage/Undervoltage Trip).
• ❗ الفخ الثالث: عزم ربط التوصيلات الميكانيكية لخطوط الجهد العالي: عند إعادة ربط أسلاك الجهد العالي على الروابط اللولبية للكارت الجديد، تأكد من إحكام الربط بعزم مناسب دون إفراط. الارتخاء في هذه النقاط يولد مقاومة تلامس عالية تؤدي إلى سخونة مفرطة ونشوء شرارة كهربائية (Arcing) كفيلة بحرق اللوحة وإتلاف المكونات المحيطة بها.

Frequently Asked Questions (FAQ)

• س1: هل اللوحة DS200SHVIG1B المتوفرة لديكم أصلية وغير مستخدمة؟
  • ج: نعم بكل تأكيد يا أخي الكريم. جميع قطعنا أصلية 100% من إنتاج شركة GENERAL ELECTRIC وجديدة تماماً فائضة عن المشاريع (New Surplus)، وتأتي في صناديقها المخصصة ونوفرها مع ضمان تشغيلي شامل لضمان أعلى مستويات الأمان والاعتمادية في منشأتك.
• س2: هل تحتاج هذه اللوحة إلى برمجيات أو رفع ملفات تكوين (Software Firmware)؟
  • ج: لا، اللوحة DS200SHVIG1B هي لوحة واجهة استشعار وعزل عتادية وتناظرية (Hardware/Passive Interface Board)؛ لا تحتوي على معالجات رقمية معقدة تحتاج لبرمجة، وتقتصر تهيئتها الميدانية على نقل ومطابقة مواضع قواطع الوصل الفيزيائية (Jumpers) لتطابق الكارت القديم.
• س3: نظام التحكم يعطي إنذار خطأ (High Voltage Feedback Fault)، كيف أتأكد أن العيب من هذا الكارت?
  • ج: يشير هذا الإنذار إلى انقطاع أو تشوه في إشارة قياس الجهد المرتدة. نوصي أولاً بفحص سلامة ونظافة الكابلات الشريطية الواصلة بين كارت الـ SHVI وكارت المعالج، فإذا استمر الخطأ وتأكدت من وجود جهد فعلي على المدخل، تكون قنوات الاستشعار أو محولات العزل في الكارت قد تضررت وتتطلب الاستبدال الفوري.
• س4: كم تستغرق عملية الشحن والتوصيل إلى موقع منشأتنا؟
  • ج: نحن ندرك تماماً أن الوقت في محطات توليد الطاقة والمصانع الضخمة يساوي ثروة؛ لذلك يتم التنسيق لشحن اللوحة فوراً عبر كبرى شركات الشحن الدولي السريع لتصل إلى باب منشأتك في غضون 3 إلى 5 أيام عمل فقط من تاريخ تأكيد الطلب.
