GENERAL ELECTRIC DS200DKLBG1ABB

الوصف

Product Introduction

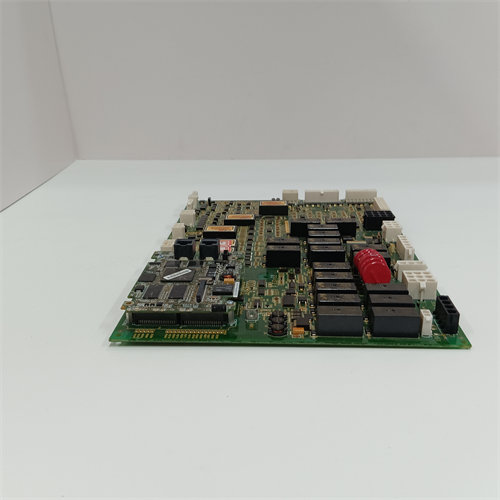

في المعمارية التشغيلية والميدانية الحاكمة لأنظمة محركات الأقراص الثقيلة وإثارة المولدات المربوطة بنظام Speedtronic Mark V من جنرال إلكتريك، تبرز لوحة DS200DKLBG1ABB، المعروفة باختصار “DKLB”، كأداة التفاعل المحلية الأولى للمشغلين والمهندسين في الموقع. يستقر هذا الكارت خلف الباب الأمامي لخزانة التحكم مباشرة، وتتلخص مهمته الحيوية في ترجمة ضغطات المهندسين على لوحة المفاتيح وتمريرها كأوامر رقمية للمعالجات المركزية، وفي الوقت ذاته استقبال بيانات التشخيص وأكواد الأعطال وتحويلها إلى إشارات مرئية تظهر على شاشة العرض المحلية.

المراجعة الهندسية المحدثة والمطورة لهذا الموديل “G1ABB” تمثل قفزة في اعتمادية كروت الواجهة المباشرة؛ حيث تم تعزيز اللوحة بمرشحات حماية ممتدة ضد الشحنات الساكنة والتداخل الكهرومغناطيسي العالي (EMI) الشائع جداً عند فتح وإغلاق أبواب الخزانات في المحطات الثقيلة. تضمن هذه البنية المتطورة عدم حدوث أي قراءات عشوائية أو تجميد للشاشة أثناء التشغيل الحرّ. إن توفير هذا الكارت بجاهزية تامة يمنح فرق الصيانة الميدانية القدرة المطلقة على تتبع حالة المحرك وإدخال المعايرات اللحظية فوراً بثبات مادي وبرمجي تام.

Key Technical Specifications

Installation & Configuration Guide

(الوقت المقدر: 15 دقيقة)

⚠️ تحذير السلامة الميدانية الحرج والمصيري:

1. على الرغم من أن لوحة الـ DKLB هي لوحة واجهة عرض ومفاتيح، إلا أن فكها أو تركيبها أثناء تشغيل نظام التحكم قد يتسبب في حدوث قصر كهربائي (Short Circuit) عشوائي يؤثر على خطوط البيانات المشتركة (Bus Lines) المربوطة بالمعالج الرئيسي، مما قد يطلق رحلة طوارئ عنيفة (Trip) للمحرك أو التوربين. يجب استبدال الكارت والمعدة في حالة توقف تام وآمن (Shutdown Mode).
2. افصل طاقة التحكم تماماً عن الخزانة، وقم بتطبيق إجراءات العزل الصارم (LOTO) على القواطع الكهربائية المغذية.
3. ارتدِ سوار المعصم المضاد للشحنات الساكنة (ESD Wrist Strap) وقم بتوصيله بنقطة تأريض موثوقة؛ نظراً لأن هذا الكارت يتم التعامل معه باليد مباشرة عند واجهة الباب وهو حساس جداً للكهرباء الاستاتيكية.

الأدوات والمعدات المطلوبة بالموقع:

• مفك براغي صليبة ناعم ومفكات مسطحة دقيقة وعازلة تماماً.
• جهاز قياس فلوك الرقمي المعتمد (Fluke 87V) لفحص جهد التغذية قبل التوصيل.
• ملصقات ترقيم (Labels) لتمييز كابلات الإشارة الشريطية بدقة.
• هاتف محمول لالتقاط صور توثيقية واضحة ومضاءة لترتيب الكابلات وقواطع الوصل المادية الحالية.

(الوقت المقدر: 15 دقيقة)

1. افتح باب خزانة التحكم وحدد موضع كارت DS200DKLBG1ABB المستقر خلف شاشة العرض، واستخدم الكاميرا لالتقاط صور واضحة ومقربة لكافة الوصلات وقواطع الوصل (Jumpers).
2. الترقيم الصارم لكابلات الواجهة (خطوة مصيرية): ضع ملصقات ترقيم صارمة على الكابل الشريطي القادم من المعالج والكابل الغشائي القادم من لوحة الأزرار الأمامية؛ حيث أن أي خلل في محاذاة هذه الكابلات عند إعادة التركيب سيمنع استجابة المفاتيح أو يشوه عرض الشاشة تماماً.
3. افصل كابل لوحة الأزرار المرن بحذر شديد وبدون سحب عنيف تفادياً لتمزيق خطوطه النحاسية المطبوعة، ثم افصل كابلات الشريط الرقمية بفتح مشابك الأمان البلاستيكية برفق.
4. فك براغي التثبيت الصغيرة التي تربط اللوحة بهيكل الباب أو الشاسيه الداخلي، واسحب اللوحة برفق للخارج وضعتها داخل حقيبة واقية ضد الاستاتيكية.

(الوقت المقدر: 20 دقيقة)

1. أخرج اللوحة الجديدة من عبوتها الواقية مع الحفاظ على بقائها فوق سطح عمل مؤرض ونظيف ومقاوم للشحنات الساكنة.
2. استنساخ التكوين المادي ومطابقة القواطع (❗ خطوة بالغة الحرج): راجع اللوحة القديمة المستخرجة بدقة، وقم بنقل وضبط جميع مواضع قواطع الوصل (Jumpers) المدمجة على اللوحة الجديدة لتتطابق معها تماماً؛ حيث تحدد هذه القواطع مستويات جهد الشاشة ونوع بروتوكول الإشارات المتبادلة، وإعدادها الخاطئ قد يتسبب في احتراق خلايا الشاشة الرقمية.
3. ضع اللوحة الجديدة بعناية خلف شاشة العرض وفوق أعمدة التثبيت الميكانيكية، واربط البراغي الصغيرة برفق وبتوزيع متساوٍ دون إفراط لتجنب كسر اللوحة المطبوعة النحيفة.
4. أعد توصيل كابل لوحة الأزرار المرن بحذر داخل مقبسه المخصص، وتأكد من استقراره بشكل مستقيم تماماً، ثم قم بتوصيل كابلات الشريط الرقمية وأحكم إغلاق مشابك الأمان الجانبية.

قائمة المراجعة والفحص قبل التشغيل:

• [ ] تطابق تام لجميع مواضع الـ Jumpers المادية المدمجة مع اللوحة الأصلية بنسبة 100%.
• [ ] التأكد من إدخال واستقرار كابل الأزرار المرن بشكل مستقيم تماماً داخل مقبسه دون أي التواء.
• [ ] إحكام استقرار كافة كابلات الشريط الرقمية الخلفية وإغلاق أقفال الأمان الجانبية.
• [ ] خلو المنطقة المحيطة بالباب تماماً من أي بقايا أسلاك أو براغي حرة قد تسبب دائرة قصر عند إغلاقه.

(الوقت المقدر: 15 دقيقة)

1. قبل رفع المفتاح الرئيسي، تأكد من عدم وجود أي تلامس مادي بين خلفية اللوحة وجسم الباب المعدني (تأكد من سلامة عوازل التثبيت البلاستيكية Spacer).
2. قم بتشغيل طاقة التحكم بالخزانة.
3. مراقبة إقلاع شاشة العرض المحلية (خطوة جوهرية): راقب فوراً الشاشة الرقمية المرتبطة بالكارت:
   • الوضع الطبيعي: يجب أن تضيء الشاشة فوراً وتعرض تسلسل الإقلاع المعتاد بشكل نقي وواضح وخالٍ من الخانات المفقودة أو المشوهة.
   • وضع الخطأ: إذا ظلت الشاشة مظلمة أو ظهرت رموز عشوائية غير مفهومة، فافصل الطاقة فوراً وراجع استقامة كابل البيانات والـ Jumpers.
4. اختبار استجابة الأزرار الميداني: قم بالضغط على أزرار التنقل والقراءة في لوحة المفاتيح الأمامية، وتأكد من استجابة النظام الفورية وتغير القراءات على الشاشة بسلاسة، واترك النظام يعمل لمدة 15 دقيقة للتأكد من زوال كافة إنذارات فشل كروت الواجهة المحلية على شاشة الـ HMI الرئيسية قبل إعادة المعدة للخدمة.

لأننا ندرك أن لوحات واجهة العرض والمفاتيح المحلية مثل DS200DKLBG1ABB تمثل نافذة التشخيص والتحكم المباشرة واليومية للمهندسين بالموقع، فإننا نطبق بروتوكول فحص واختبار هندسي وصناعي صارم وموثق بالكامل لكل قطعة تخرج من مخازننا لضمان جاهزيتها المطلقة:

• التدقيق المادي والمظهري المتقدم: يتم فحص كروت الـ DKLB ومقابس الكابلات المرنة ومكونات التصفية المحدثة بالنسخة ABB تحت مجاهر إلكترونية متطورة للتأكد من خلوها من أي شروخ دقيقة، أو آثار أكسدة ناتجة عن عوامل التخزين، والتحقق من سلامة مسارات النحاس لضمان استقرار نقل الأوامر.
• الاختبار الوظيفي الحي بمحاكاة الإدخال والعرض (Display & Keypad Emulation): يتم دمج اللوحة ضمن منصة اختبار تحاكي باب نظام Mark V الحقيقي. نقوم باختبار مسح كافة قنوات مصفوفة الأزرار لضمان الاستجابة اللحظية للضغطات، وفحص جودة ونقاء إشارات العرض الرقمي المنقولة للشاشة لضمان قراءة الأكواد بنسبة 100% دون أي تشويه.
• اختبار كفاءة مرشحات الحماية ضد الشحنات الساكنة: نتحقق من قدرة دوائر حماية اللوحة المحدثة بالنسخة ABB على تفريغ وكبح الشحنات الساكنة المحاكية للمس البشري اليومي بواسطة أجهزة فحص متخصصة، لضمان حماية المعالجات المركزية الخلفية ومنع تعليق النظام بالموقع.
• التوثيق والتغليف الآمن المعتمد: نقوم بتسجيل وتوثيق كافة هذه الفحوصات الفنية بالصور أو الفيديو لكل لوحة برقمها الرقم التسلسلي الفريد ونشاركها مع عملائنا لضمان الشفافية المطلقة، قبل أن تُحفظ اللوحة داخل حقائب معزولة واقية من الشحنات الساكنة (ESD Shielding Bags) وتُعبأ في صناديق كرتونية متينة مبطنة بطبقات رغوية سميكة ممتصة للصدمات لضمان وصولها إلى منشأتكم بكامل جاهزيتها المصنعية.

1. خطر فخ تمزيق أو التواء كابل لوحة الأزرار المرن (Flex Cable)

❗ المخاطرة: تتصل لوحة المفاتيح الغشائية الأمامية بكارت الـ DKLB عبر كابل شريطي مرن ونحيف للغاية. عند فك الكارت القديم أو تركيب الجديد، فإن سحب هذا الكابل بعنف، أو إدخاله بزاوية مائلة داخل المقبس، أو ثنيه بزاوية حادة، يتسبب فوراً في تشقق المسارات النحاسية الميكروية غير المرئية داخل الكابل، مما يؤدي لشلل تام وعطل دائم في بعض أزرار التحكم بالموقع.

💡 نصيحة المهندس: تعامل مع الكابل المرن برقة متناهية وكأنه ورقة رقيقة! افتح قفل المقبس البلاستيكي الصغير (غالباً يكون قفل سحب أو رفع) قبل إدخال أو إخراج الكابل، وتأكد من دخول الكابل بشكل مستقيم تماماً وعمودي بنسبة 100% حتى النهاية قبل إغلاق القفل؛ فالحذر هنا يوفر عليك تلف لوحة المفاتيح بالكامل.

2. خطر فخ احتراق خلايا الشاشة نتيجة الإعداد الخاطئ لـ Jumpers التغذية

❗ المخاطرة: كارت الـ DKLB مصمم ليدعم أنواعاً ومستويات مختلفة من شاشات العرض المحلية (تختلف مستويات الجهد وإشارات التشغيل بحسب موديل الخزانة). تركيب اللوحة الجديدة بإعدادات المصنع الافتراضية دون نقل ومطابقة مواضع قواطع الوصل (Jumpers) من اللوحة القديمة قد يمرر جهداً مرتفعاً أو إشارات خاطئة للشاشة، مما يتسبب في احتراق دوائر الشاشة الرقمية أو تلفها فور رفع الطاقة.

💡 نصيحة المهندس: اجعل الكارت الجديد نسخة طبق الأصل ميكانيكياً وإلكترونياً من الكارت المستخرج قبل تثبيته في مكانه. قم بمراجعة مواضع كل Jumper مادي حرفياً خطوة بخطوة وانقله بدقة؛ فهذا الإجراء البسيط يضمن توافق مستويات الجهد وحماية مكونات العرض الثمينة في منشأتك من المحاولة الأولى.

3. خطر التماس خطوط البيانات مع جسم الباب المعدني بسبب إهمال العوازل البلاستيكية (Spacers)

❗ المخاطرة: يستقر الكارت ملاصقاً للباب المعدني لخزانة التحكم. إهمال تركيب الأعمدة أو العوازل البلاستيكية الصغيرة (Plastic Spacers/Stand-offs) عند تثبيت اللوحة الجديدة، أو ربط البراغي بقوة مفرطة تؤدي لانحناء الكارت، يتسبب في تلامس نقاط اللحام الخلفية الحية مع معدن الباب، مما يحدث دائرة قصر (Short Circuit) فورية تحرق اللوحة وتمرر جهداً تدميرياً لكروت المعالجة الخلفية عبر كابل البيانات.

💡 نصيحة المهندس: العزل الميكانيكي هو أساس السلامة الإلكترونية! تأكد من استقرار كافة العوازل البلاستيكية في مواضعها الصحيحة بين اللوحة والباب قبل وضع البراغي، واربط البراغي برفق وبقوة متزنة دون ضغط عنيف يؤدي لالتواء اللوحة الخضراء؛ فالحفاظ على مسافة أمان مادية يقي نظامك من كوارث الصعق والقصر الكهربائي.

4. خطر شروخ اللحامات الخلفية لمقابس الكابلات الشريطية نتيجة الضغط العنيف

❗ المخاطرة: كابلات الشريط الرمادية التي تربط كارت الـ DKLB بمعالجات النظام تصبح صلبة وقابلة للكسر مع مرور السنوات نتيجة ظروف الحرارة داخل الخزانة. محاولة إدخال الموصل بقوة زائدة أو بزاوية مائلة داخل مقابس اللوحة الجديدة يحدث شروخاً ميكروية غير مرئية في نقاط اللحام الخلفية للمقبس على اللوحة، مما يتسبب في فقدان الاتصال وتشوه قراءات العرض بشكل عشوائي ومحير يصعب تتبعه.

💡 نصيحة المهندس: افتح أذرع قفل الأمان البلاستيكية الجانبية للمقابس تماماً قبل المحاولة، واجعل عملية إدخال الكابل الشريطي مستقيمة وعمودية بنسبة 100% وبضغط ناعم ومتساوٍ على الطرفين حتى تسمع صوت استقرارها الصحيح (طقّة الأمان). عند التوصيل، اسند اللوحة بيدك الأخرى من الخلف لتوزيع الضغط الميكانيكي وحماية اللحامات الخلفية من التشقق.
