Product Introduction

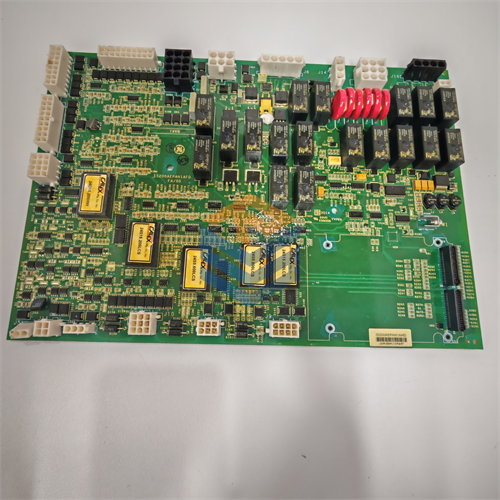

في الهندسة الحاكمة لإمدادات الطاقة داخل خزانات التحكم بنظام Speedtronic Mark V من جنرال إلكتريك، تمثل لوحة DS200TCPDG1BAA، المعروفة باختصار “TCPD”، الشريان الرئيسي المغذي لمعالجات النظام الحساسة. يستقر هذا الكارت كمركز توزيع طاقة متخصص، وتتلخص مهمته الحيوية والمصيرية في استقبال جهد التيار المستمر الرئيسي من قلب الخزانة، وإخضاعه لعمليات تصفية وترشيح صارمة، ثم توجيهه وتوزيعه كجهود تغذية نقية ومستقرة تماماً لكروت المعالجة والتحكم والمخارج الرقمية.

التصميم الهندسي المطوّر لهذا الإصدار “G1BAA” يركز بشكل حاسم على استمرارية التشغيل وحماية الأنظمة؛ حيث تم تزويد اللوحة بمصفوفة من قواطع الدورة اليدوية الصغيرة (Circuit Breakers) وصمامات الفيوزات السريعة لحماية كل خط معالج على حدة. يعني هذا التكوين المتقدم أن حدوث التماس أو زيادة تيار مفاجئة في أحد كروت التحكم الخارجية سيؤدي لفصل القناة المتضررة فقط دون انهيار بقية معالجات الخزانة، مما يمنع حدوث الإطفاء الشامل غير المحسوب. بالنسبة لمحطات الطاقة والصناعات الثقيلة، يعتبر استقرار كارت الـ TCPD الضمانة الأساسية لمنع رحلات الطوارئ العشوائية الناتجة عن تذبذب وتشويه جهود التغذية.

Key Technical Specifications

Installation & Configuration Guide

(الوقت المقدر: 20 دقيقة)

⚠️ تحذير السلامة الميدانية الحرج والمصيري:

1. نظرًا لأن لوحة الـ TCPD هي المركز المغذي لكافة معالجات نظام التحكم، فإن فصلها أو لمسها أثناء تشغيل التوربين أو المحرك سيتسبب فوراً في قطع طاقة التحكم عن العقول الإلكترونية للنظام (النواة R, S, T)، مما يؤدي لشلل تام وعمى برمجى كامل يطلق رحلة طوارئ عنيفة (Trip) مجهولة الأسباب قد تدمر المعدات الميكانيكية الثقيلة. يجب أن يتم الاستبدال والمعدة في حالة توقف تام وآمن (Shutdown Mode).
2. افصل مصادر طاقة التيار المستمر والمتردد الرئيسية المغذية للخزانة تماماً، وقم بتطبيق إجراءات العزل الصارم وضع العلامات (LOTO) على قواطع الإمداد، وتأكد عبر القياس المادي من غياب الجهد تماماً.
3. ارتدِ سوار المعصم المضاد للشحنات الساكنة (ESD Wrist Strap) وقم بتوصيله بنقطة تأريض معدنية موثوقة لحماية العناصر المنطقية المدمجة في الكارت من التلف الاستاتيكي.

الأدوات والمعدات المطلوبة بالموقع:

• مفك براغي صليبة ناعم ومفكات مسطحة ذات رؤوس مغناطيسية معزولة تماماً.
• جهاز قياس فلوك الرقمي المعتمد (Fluke 87V) لفحص دقة الجهود وغياب القصر الكهربائي.
• ملصقات وعلامات ترقيم (Labels) واضحة لتمييز كابلات ومقابس القدرة الكثيفة بدقة.
• هاتف محمول لالتقاط صور توثيقية واضحة وبإضاءة ممتازة لترتيب الوصلات وقواطع الحماية الحالية.

(الوقت المقدر: 15 دقيقة)

1. افتح باب الخزانة وحدد موضع كارت DS200TCPDG1BAA، واستخدم الكاميرا لالتقاط صور واضحة ومقربة لكافة كابلات التغذية الثقيلة، ومواضع قواطع الدورة المدمجة، والأسلاك.
2. الترقيم الصارم لكابلات توزيع طاقة المعالجات (خطوة مصيرية): ضع ملصقات ترقيم واضحة وصارمة جداً على كل مقبس وقابس قدرة. أي خلط في تركيب كابلات التغذية أو عكس الأقطاب (الموجب والسالب للتيار المستمر) عند إعادة التركيب سيتسبب فور رفع الطاقة في حدوث قصر كهربائي عنيف يحرق الكارت الجديد ويدمر كافة كروت المعالجة الرقمية الحساسة المربوطة به بالموقع.
3. قم بإنزال كافة قواطع الدورة المدمجة على اللوحة القديمة لوضع الإيقاف (OFF)، ثم ابدأ بفصل مقابس القدرة الثقيلة بحذر، يليه فك كابلات الشريط الرقمية برفق عبر فتح مشابك الأمان الجانبية.
4. فك براغي التثبيت الميكانيكية التي تربط اللوحة بالشاسيه الداخلي، واسحب اللوحة برفق للخارج وضعتها داخل حقيبة واقية ضد الاستاتيكية.

(الوقت المقدر: 25 دقيقة)

1. أخرج اللوحة الجديدة من عبوتها الواقية مع الحفاظ على بقائها فوق سطح عمل نظيف، مؤرض، ومقاوم للشحنات الساكنة.
2. استنساخ التكوين المادي ومطابقة القواطع (❗ خطوة بالغة الحرج): راجع اللوحة القديمة المستخرجة، وتأكد من مطابقة قيم الفيوزات المدمجة ونقل أي قواطع وصل (Jumpers) إن وجدت لتتطابق تماماً مع النسخة الأصلية لضمان التوافق مع تكوين طاقة خزانة منشأتك. تأكد من أن جميع قواطع الدورة الميكانيكية على الكارت الجديد في وضع الإيقاف (OFF) قبل التثبيت.
3. ضع اللوحة الجديدة بعناية فوق أعمدة التثبيت الميكانيكية، واربط البراغي بالتناوب وبتوزيع متساوٍ للضغط دون إفراط لتجنب التواء أو تشقق اللوحة الخضراء.
4. أعد توصيل كابلات ومقابس القدرة الثقيلة إلى مواقعها المطابقة تماماً بناءً على ملصقات الترقيم والصور المرجعية، وتأكد من سماع صوت استقرارها المحكم (طقّة الأمان)، ثم قم بتوصيل كابلات الشريط الرقمية.

قائمة المراجعة والفحص قبل التشغيل:

• [ ] تطابق تام لكافة قيم الفيوزات والـ Jumpers المادية مع التكوين الأصلي بنسبة 100%.
• [ ] إحكام استقرار كافة مقابس كابلات القدرة الثقيلة وعودة الأقطاب (+ و -) لمواقعها الصحيحة بدقة.
• [ ] التأكد من أن جميع قواطع الدورة الميكانيكية المدمجة على اللوحة في وضع الإيقاف (OFF) قبل رفع الطاقة الرئيسية.
• [ ] خلو منطقة حيز اللوحة تماماً من أي أدوات ميكانيكية أو براغي حرة قد تسبب دائرة قصر كارثية.

(الوقت المقدر: 20 دقيقة)

1. قبل تشغيل مصدر الطاقة الرئيسي الخارجي، استخدم جهاز الفلوك (وضع المقاومة) للتأكد من عدم وجود أي التماس أو قصر كهربائي مباشرة بين خطوط التغذية الموجبة والسالبة ونقطة الأرضي على اللوحة الجديدة.
2. قم بتشغيل مفتاح طاقة التيار المستمر الرئيسي المغذي للخزانة (ستصل الطاقة الآن إلى مدخل كارت TCPD فقط لأن قواطعه الداخلية مغلقة).
3. رفع قواطع الطاقة تدريجياً ومراقبة مؤشرات الـ LED (خطوة جوهرية): قم برفع قواطع الدورة المدمجة على اللوحة واحداً تلو الآخر بحذر:
   • الوضع الطبيعي: يجب أن تضيء مصابيح الـ LED المقابلة لكل قناة فوراً بلون ثابت ونقي، مما يدل على خروج جهد التغذية السليم والنظيف إلى المعالجات. راقب نظام الـ HMI للتأكد من قيام كافة المعالجات ببدء التشغيل والاتصال (Booting) بسلام دون إنذارات فشل طاقة.
   • وضع الخطأ: إذا سقط أحد القواطع فوراً أو ظل مصباح البيان مظلماً، فافصل الطاقة الرئيسية فوراً وراجع سلامة الدوائر والكروت الخلفية المربوطة بتلك القناة.
4. استخدم جهاز الفلوك لقياس استقرار الجهود عند نقاط الاختبار المادية (Test Points)، واترك النظام يعمل لمدة 20 دقيقة للاطمئنان على ثبات الأداء الحراري والكهربائي قبل إعادة المعدة للخدمة الفعالية الكاملة.

لأننا ندرك أن لوحات توزيع طاقة المعالجات مثل DS200TCPDG1BAA تمثل الشريان الحيوي المغذي لعقول ومحركات أنظمة التحكم، فإننا نطبق بروتوكول فحص واختبار هندسي وصناعي صارم وموثق بالكامل لكل قطعة تخرج من مخازننا لضمان جاهزيتها المطلقة:

• التدقيق المادي والمظهري المتقدم: يتم فحص كروت الـ TCPD وقواطع الدورة ومقابس القدرة الثقيلة تحت مجاهر إلكترونية متطورة للتأكد من خلوها من أي شروخ دقيقة، أو آثار إجهاد حراري، أو أكسدة ناتجة عن عوامل التخزين، والتحقق من سلامة خطوط النحاس العريضة لضمان تحمل تيارات التغذية المستمرة دون أي مقاومة.
• الاختبار الوظيفي الحي بمحاكاة الأحمال الكاملة (Power Distribution Emulation): يتم دمج اللوحة ضمن منصة اختبار متكاملة تحاكي بيئة خزانة Mark V الحية تحت الحمل الأقصى. نقوم بحقن جهد التيار المستمر الرئيسي ومراقبة دقة توزيع وتفرع الجهود المختلفة، والتأكد من كفاءة عمل مصابيح البيان ونقاط الاختبار بنسبة 100% دون أي هبوط غير مبرر في الجهد.
• اختبار كفاءة الترشيح وحماية قصر الدائرة: نتحقق من قدرة المكثفات المدمجة بالنسخة BAA على إزالة التموجات والتشوهات الترددية، واختبار سرعة استجابة وفصل قواطع الدورة الميكانيكية المدمجة عند حدوث قصر دائرة محاكى، لضمان توفير حماية مطلقة لمعالجات منشأتكم ومنع انتشار الأعطال الكهربائية.
• التوثيق والتغليف الآمن المعتمد: نقوم بتسجيل وتوثيق كافة هذه الفحوصات الفنية بالصور أو الفيديو لكل لوحة برقمها الرقم التسلسلي الفريد ونشاركها مع عملائنا لضمان الشفافية المطلقة، قبل أن تُحفظ اللوحة داخل حقائب معزولة واقية من الشحنات الساكنة (ESD Shielding Bags) وتُعبأ في صناديق كرتونية متينة مبطنة بطبقات رغوية سميكة ممتصة للصدمات لضمان وصولها إلى منشأتكم بكامل جاهزيتها المصنعية.

1. خطر فخ كارثة عكس أقطاب التيار المستمر (+ و -) عند توصيل مقابس التغذية الرئيسية

❗ المخاطرة: تعتمد لوحة الـ TCPD على تغذية تيار مستمر (DC Power). إهمال الترقيم الدقيق والاعتماد على التخمين يؤدي لعكس توصيل الأسلاك الموجبة والسالبة عند تركيب اللوحة الجديدة. هذا الخطأ البشري يتسبب فور رفع الطاقة الرئيسية في حدوث انفجار كهربائي فوري يحرق الكارت الجديد بالكامل، والأسوأ من ذلك أنه قد يعبر حواجز الحماية ليمرر جهداً معكوساً يحرق كافة كروت المعالجة الرقمية الثمينة (R, S, T) المربوطة به، مما يشل المحطة تماماً.

💡 نصيحة المهندس: مع التيار المستمر، الخطأ الأول هو الخطأ الأخير! لا تلمس مسماراً أو مقبساً قبل التقاط صور مقربة عالية الوضوح والإضاءة، وضع ملصقات ترقيم ملونة وصارمة (مثل الأحمر للموجب والأسود للسالب)؛ والتحقق مرتين باستخدام جهاز الفلوك من قطبية الكابل القادم قبل إدخاله في اللوحة الجديدة يحميك من كوارث التفحم الفوري ويوفر ملايين الدولارات لمنشأتك.

2. خطر فخ تشقق لحامات مقابس القدرة الخلفية نتيجة السحب والدفع العنيف للكابلات الجافة

❗ المخاطرة: كابلات التغذية الثقيلة داخل الخزانة تصبح قاسية وصلبة جداً وجافة مع مرور السنوات بفعل الحرارة المستمرة. محاولة إدخال المقابس بقوة مفرطة أو سحبها بعنف بزاوية مائلة يضع ضغطاً ميكانيكياً هائلاً على نقاط لحام المقبص الخلفية على اللوحة الخضراء، مما يتسبب في شروخ ميكروية غير مرئية تؤدي لاحقاً لارتعاش الطاقة وفصل عشوائي محير لمعالجات النظام أثناء التشغيل الحي.

💡 نصيحة المهندس: رفقاً باللوحة الإلكترونية! عند فك أو تركيب مقابس القدرة الثقيلة، استخدم يداً لتمسك المقبس برقة واليد الأخرى لتسند الكارت ماديّاً من الخلف لتوزيع الضغط الميكانيكي، وتأكد من الدخول المستقيم والعمودي بنسبة 100%؛ فالحفاظ على سلامة البنية المادية يحميك من الأعطال العشوائية المتقطعة التي يصعب تتبعها.

3. خطر فخ تجاهل إبقاء قواطع الدورة مغلّقة (OFF) أثناء عملية رفع الطاقة الرئيسية

❗ المخاطرة: تركيب اللوحة الجديدة وترك قواطع الدورة المدمجة بها في وضع التشغيل (ON) قبل رفع مفتاح الطاقة الرئيسي للخزانة يتسبب في اندفاع فجائي وعنيف للتيار (Inrush Current) نحو كافة المعالجات والكروت الخلفية دفعة واحدة. هذا الاندفاع العشوائي قد يتجاوز قدرة مرشحات التصفية المدمجة، مما يولد نبضات جهد عابرة تحرق الرقاقات الرقمية الحساسة أو تؤدي لسقوط مفاجئ لقاطع الحماية الرئيسي للمحطة.

💡 نصيحة المهندس: التدرج الذكي هو أساس السلامة الكهربائية. تأكد تماماً وبشكل صارم من أن جميع قواطع الكارت الجديد في وضع الإيقاف (OFF) قبل رفع الطاقة الخارجية، وبعد استقرار جهد الدخل الرئيسي، قم برفع القواطع الداخلية واحداً تلو الآخر بفارق ثوانٍ؛ فهذا الإجراء البسيط يضمن توزيعاً ناعماً ومتزناً للحمل الكهربائي ويحمي عقول النظام بسلام.

4. خطر فخ إهمال فحص ومطابقة سعة صمامات الفيوزات (Fuse Ratings) المدمجة على اللوحة

❗ المخاطرة: تأتي اللوحة مجهزة بفيوزات حماية مدمجة لكل قناة توزيع. تركيب اللوحة الجديدة وافتراض أن الفيوزات المدمجة بها تطابق سعة خزانة منشأتك دون مراجعة، قد يعني وجود فيوز بسعة أعلى من المطلوب (مثلاً 10A بدلاً من 2A)، مما يلغي خاصية الحماية الذكية ويجعل الكارت يمرر التيارات العالية الناتجة عن أي عطل خارجي ليحرق معالجات النظام دون أن ينصهر الفيوز.

💡 نصيحة المهندس: لا تثق بأي إعداد افتراضي للمصنع عندما يتعلق الأمر بحماية القدرة. قم بفك ومراجعة قيم وصمامات الفيوزات المدمجة على اللوحة القديمة المستخرجة بدقة، وتأكد من مطابقة الفيوزات على اللوحة الجديدة لها حرفياً قبل التثبيت؛ فموجة الحماية الصحيحة تبدأ من التفاصيل الصغيرة للفيوز.
