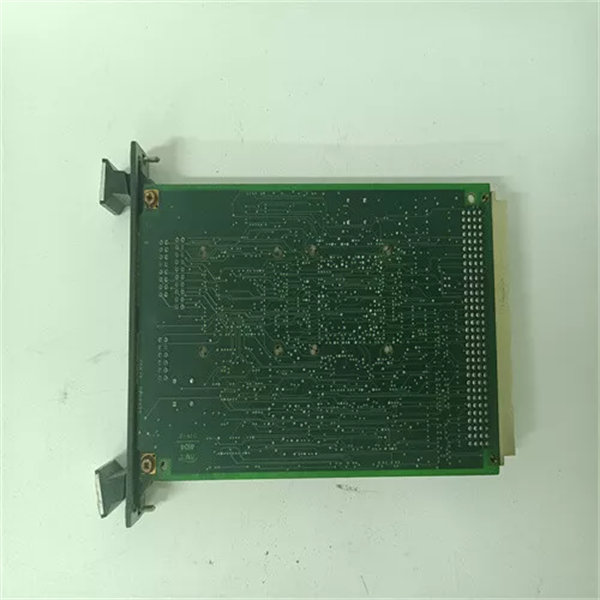

GENERAL ELECTRIC DS200PCCAG6A

الوصف

Product Introduction

في المعمارية الحاكمة لجسور القدرة، محركات الأقراص الصناعية الكبيرة، وأنظمة إثارة المولدات المربوطة بنظام التحكم Speedtronic Mark V من جنرال إلكتريك، تبرز لوحة DS200PCCAG6A، المعروفة باختصار “PCCA”، كعصب تنفيذي حاسم لإدارة الطاقة الثقيلة. يستقر هذا الكارت كلوحة واجهة لقيادة البوابات (Gate Drive)، وتتلخص مهمته المصيرية في تحويل إشارات التوقيت الرقمية منخفضة الجهد القادمة من العقول الإلكترونية للنظام إلى نبضات تيار قوية ومتزامنة تماماً بالمايكرو ثانية لإشعال بوابات الثايرستورات (SCRs)، مما يضمن تدفقاً متزناً ومستقراً للقدرة.

المراجعة الهندسية من الجيل السادس لهذا الموديل “G6A” تمثل قفزة في استقرار الأداء وعزل الإشارات؛ حيث تم تزويد اللوحة بمحولات نبضية متطورة وشبكات عزل بصري فائقة السرعة لحماية كروت التحكم الحساسة من أي قفزات كهربائية عابرة أو جهود مرتدة من خطوط القدرة العالية. بالإضافة إلى وظيفة الإشعال، يعمل الكارت كحارس تشخيصي ذكي؛ إذ يحتوي على دوائر مدمجة لمراقبة الجهد والتيار لحظياً للكشف الفوري عن الأعطال الأرضية (Ground Faults) أو تذبذب الأوجه، وتمرير إنذارات الأمان الحتمية لمعالجات النظام الحاكمة. بالنسبة لقطاعات الطاقة والصناعات الثقيلة، يعتبر استقرار كارت الـ PCCA ركيزة أساسية لمنع الانفجارات الكهربائية في الجسور وتجنب رحلات الطوارئ العشوائية.

Key Technical Specifications

Installation & Configuration Guide

(الوقت المقدر: 25 دقيقة)

⚠️ تحذير السلامة الميدانية الحرج والمصيري:

1. نظرًا لأن لوحة الـ PCCA ترتبط مباشرة بـ بوابات الثايرستورات وخطوط الجهد العالي وجسور القدرة، فإن فصلها أو تركيبها بشكل خاطئ أثناء وجود طاقة سيتسبب فوراً في حدوث قوس كهربائي تدميري (Arc Flash) وصعق كهربائي قاتل للأفراد، بالإضافة إلى إمكانية إشعال غير متزامن للثايرستورات يؤدي لتفجير وتدمير جسر القدرة بالكامل فوراُ. يجب أن يتم الاستبدال والمعدة في حالة توقف تام وآمن (Shutdown Mode).
2. افصل الطاقة الرئيسية لجسور القدرة تماماً، وافصل طاقة التحكم عن الخزانة، وقم بتطبيق إجراءات العزل الصارم وضع العلامات (LOTO) على كافة القواطع الكهربائية، وتأكد باستخدام جهاز القياس المعزول من تفريغ كافة المكثفات الضخمة المرتبطة بالدائرة وغياب أي جهد متبقٍ.
3. ارتدِ سوار المعصم المضاد للشحنات الساكنة (ESD Wrist Strap) وقم بتوصيله بنقطة تأريض معدنية موثوقة لحماية الرقاقات المنطقية وقنوات العزل البصري الحساسة على اللوحة من التلف الاستاتيكي.

الأدوات والمعدات المطلوبة بالموقع:

• مفك براغي صليبة ناعم ومفكات مسطحة ذات رؤوس مغناطيسية معزولة بالكامل (بقوة عزل 1000V).
• جهاز قياس فلوك الرقمي المعتمد (Fluke 87V) لفحص استمرارية العزل وتأكيد غياب الجهد العالي.
• ملصقات وعلامات ترقيم (Labels) لتمييز كابلات نبضات البوابات الكثيفة بدقة متناهية.
• هاتف محمول لالتقاط صور توثيقية واضحة وبإضاءة ممتازة لترتيب المكونات والوصلات الحالية.

(الوقت المقدر: 15 دقيقة)

1. افتح مقصورة القدرة وحدد موضع كارت DS200PCCAG6A القديم، واستخدم الكاميرا لالتقاط صور واضحة وكاشفة لكافة كابلات البوابات، ومواضع قواطع الوصل (Jumpers)، وكابلات الشريط الرقمية.
2. الترقيم الصارم لكابلات البوابات والإشعال (خطوة مصيرية): ضع ملصقات ترقيم واضحة وصارمة جداً على كل كابل متصل بالبوابات والكاثود (Gate/Cathode Cables). أي خلط في تركيب هذه الكابلات عند إعادة التوصيل سيتسبب في إرسال نبضة الإشعال إلى ثايرستور خاطئ وفي وقت غير صحيح، مما يؤدي إلى دائرة قصر مباشرة بين الأوجه (Phase-to-Phase Short Circuit) تنتهي بانفجار وتلف جسر القدرة فور رفع الطاقة الرئيسية.
3. افصل كابلات البوابات الميدانية بحذر، ثم افصل كابلات الشريط الرقمية القادمة من معالج التحكم بفتح مشابك الأمان البلاستيكية الجانبية برفق لتفادي كسرها نتيجة جفافها الحراري.
4. فك براغي التثبيت الميكانيكية التي تربط اللوحة بالشاسيه، واسحب اللوحة برفق للخارج وضعتها داخل حقيبة واقية ضد الاستاتيكية (ESD Bag).

(الوقت المقدر: 30 دقيقة)

1. أخرج اللوحة الجديدة من عبوتها الواقية مع الحفاظ على بقائها فوق سطح عمل مؤرض ونظيف تماماً ومقاوم للشحنات الساكنة.
2. استنساخ التكوين المادي ومطابقة القواطع (❗ خطوة بالغة الحرج): راجع اللوحة القديمة المستخرجة بدقة، وقم بنقل وضبط جميع مواضع قواطع الوصل (Jumpers) المدمجة على اللوحة الجديدة لتتطابق معها تماماً؛ حيث تحدد هذه القواطع مستويات جهد الإشعال ونمط مراقبة الأعطال الأرضية بما يتوافق مع قدرة الجسر الميداني، وإعدادها الخاطئ يشل حركة الإشعال أو يعطل أنظمة الحماية الرقمية.
3. ضع اللوحة الجديدة بعناية فوق أعمدة التثبيت الميكانيكية، واربط البراغي بالتناوب وبتوزيع متساوٍ للضغط دون إفراط لتجنب تشقق خطوط اللوحة المطبوعة الخضراء الحاملة لمسارات النبضات الحساسة.
4. أعد توصيل كابلات قيادة البوابات والكاثود إلى مقابسها ومواقعها المطابقة تماماً بناءً على ملصقات الترقيم والصور المرجعية التي أعددتها، وأحكم تثبيتها لمنع أي ارتخاء ميكانيكي، ثم أعد توصيل كابلات الشريط الرقمية.

قائمة المراجعة والفحص قبل التشغيل:

• [ ] تطابق تام لجميع مواضع الـ Jumpers المادية مع التكوين الأصلي بنسبة 100%.
• [ ] التأكد من صحة واستقرار كابلات قيادة بوابات الثايرستورات (Gate Cables) في قنواتها الصحيحة دون تبديل.
• [ ] إحكام استقرار كافة كابلات الشريط والاتصال داخل مقابسها وإغلاق أقفال الأمان الجانبية.
• [ ] خلو حجرة القدرة تماماً من أي أدوات ميكانيكية أو براغي حرة قد تسبب دائرة قصر كارثية مع الجهد العالي.

(الوقت المقدر: 25 دقيقة)

1. قبل رفع المفتاح الرئيسي وجسر القدرة، قس المقاومة بين خطوط الجهد العالي والأرض ومسارات البوابات باستخدام جهاز الفلوك للتأكد من سلامة العزل المادي وعدم وجود أي التماس كهربائي ناتج عن عملية التركيب.
2. قم بتشغيل طاقة التحكم أولاً (بدون تشغيل طاقة جسر القدرة الرئيسية) وراقب استقرار مؤشرات اللوحة.
3. مراقبة نظام الـ HMI والتشخيص الرقمي (خطوة جوهرية): افتح نظام الـ HMI الرئيسي لـ Mark V فوراً للتأكد من زوال كافة إنذارات فشل كروت قيادة البوابات أو أعطال كاشف الأعطال (Gate Drive / Fault Detector Error)، ويجب أن تستقر إشارات الكشف الأرضي وقراءات التيار على الوضع الطبيعي الآمن.
4. بعد الاطمئنان الكامل، ارفع طاقة القدرة الرئيسية تدريجياً وراقب اتزان التيارات عبر الثايرستورات واستقرار درجات الحرارة لمدة 30 دقيقة لضمان استقرار الأداء قبل بدء التشغيل الفعلي الكامل للمحرك أو المولد بالموقع.

لأننا ندرك أن لوحات قيادة البوابات واكتشاف الأعطال مثل DS200PCCAG6A تمثل النواة الحاكمة لتدفق القدرة الثقيلة وخط الدفاع الحامي لجسور الثايرستورات والمحركات، فإننا نطبق بروتوكول فحص واختبار هندسي وصناعي صارم وموثق بالكامل لكل قطعة تخرج من مخازننا لضمان كفاءتها المطلقة:

• التدقيق المادي والمظهري المتقدم: يتم فحص كروت الـ PCCA من الجيل السادس والمحولات النبضية ومكونات التصفية وكبح الجهد تحت مجاهر إلكترونية متطورة للتأكد من خلوها من أي شروخ دقيقة، أو آثار إجهاد حراري، أو أكسدة ناتجة عن عوامل التخزين، والتحقق من سلامة مسارات النحاس العريضة لضمان تحمل تيارات الإشعال اللحظية المستمرة.
• الاختبار الوظيفي الحي بمحاكاة نبضات الإشعال (Gate Drive Firing Emulation): يتم دمج اللوحة ضمن منصة اختبار متكاملة تحاكي خزانة نظام Mark V وجسر الثايرستورات الحي. نقوم بإرسال أوامر إشعال متتالية ومراقبة سرعة وتزامن النبضات المتولدة عبر المحولات النبضية بواسطة أجهزة تحليل رصد إلكترونية دقيقة، لضمان استجابة متزنة ومتزامنة بنسبة 100% تمنع تلف الثايرستورات.
• اختبار كفاءة كاشف الأعطال ومتانة العزل (Fault Detector & Isolation Testing): نتحقق من دقة عمل دوائر الكشف عن الأعطال الأرضية والجهود الزائدة عبر حقن إشارات محاكاة عشوائية، وقياس متانة العزل البصري والمغناطيسي للكارت ضد الجهود العالية العابرة بواسطة أجهزة فحص متخصصة ومعايرة، لضمان حماية معالجات النظام ومنع رحلات الطوارئ الكاذبة بالموقع.
• التوثيق والتغليف الآمن المعتمد: نقوم بتسجيل وتوثيق كافة هذه الفحوصات الفنية بالصور أو الفيديو لكل لوحة برقمها الرقم التسلسلي الفريد ونشاركها مع عملائنا لضمان الشفافية المطلقة، قبل أن تُحفظ اللوحة داخل حقائب معزولة واقية من الشحنات الساكنة (ESD Shielding Bags) وتُعبأ في صناديق كرتونية متينة مبطنة بطبقات رغوية سميكة ممتصة للصدمات لضمان وصولها إلى منشأتكم بكامل جاهزيتها المصنعية.

1. خطر فخ تبديل أو عكس كابلات قيادة بوابات الثايرستورات (Gate / Cathode Connectors)

❗ المخاطرة: تقود هذه اللوحة عدة ثايرستورات (SCRs) ضمن جسر القدرة، ولكل ثايرستور كابل إشعال خاص بالبوابة (Gate) والكاثود (Cathode). إهمال الترقيم الصارم والاعتماد على التخمين عند إعادة توصيل هذه الكابلات الكثيفة يؤدي إلى إرسال نبضة القدرة في توقيت خاطئ تماماً لثايرستور آخر، مما يحدث دائرة قصر عنيفة ومباشرة بين الأوجه (Phase-to-Phase Short Circuit) تتسبب في انفجار وتدمير جسر القدرة بالكامل فور رفع الطاقة الرئيسية واحتراق الكارت الجديد فوراً.

💡 نصيحة المهندس: بصراحة، هذا هو الخطأ الكارثي الأكبر والأكثر كلفة عند التعامل مع كروت قيادة البوابات نتيجة الاستعجال وضغط وقت التوقف. تعامل مع هذه الكابلات وكأنها خيوط متفجرة! لا تقم بفك اللوحة القديمة قبل التقاط صور مقربة واضحة وعالية الإضاءة، وضع ملصق ترقيم بلاستيكي محكم وصارم على كل كابل يربط القناة بالثايرستور المقابل؛ فالتوثيق الدقيق هنا هو الخط الفاصل بين تشغيل ناجح وآمن وبين تدمير معدات الموقع الثمينة.

2. خطر فخ التلامس الرخو لكابلات النبضات وفشل إشعال الثايرستور (Misfiring) وارتفاع الحرارة

❗ المخاطرة: تحتاج بوابات الثايرستورات إلى نبضة تيار قوية وحاسمة لإتمام عملية التوصيل بنجاح. إهمال إحكام تركيب مقابس أو مسامير كابلات البوابات على اللوحة، أو وجود اهتزاز ميكانيكي، يتسبب في نشوء مقاومة تلامس عالية تضعف نبضة الإشعال أو تقطعها، مما يؤدي إلى فشل إشعال الثايرستور (Misfiring)، وهو ما يتسبب في عدم اتزان أحمال الجسر، وارتفاع حرارة بقية الثايرستورات بشكل مفرط حتى تلفها، أو إطلاق رحلة طوارئ عنيفة للنظام.

💡 نصيحة المهندس: الوصلات الارتخائية في خطوط قيادة القدرة هي العدو الصامت للاستقرار الميكانيكي والكهربائي. تأكد من إدخال كافة المقابس المخصصة لكابلات البوابات بشكل مستقيم ومحكم تماماً داخل فتحاتها اللولبية أو مقابسها على اللوحة، وأحكم تثبيتها بقوة متزنة، ثم قم بشد الكابل بخفة بيدك للتأكد من ثباته المتين؛ فالربط المحكم يضمن انتقالاً كاملاً ونقياً لنبضة الإشعال بدون أي فقد تشغيلي.

3. خطر فخ تجاهل إعداد قواطع الوصل (Jumpers) المادية لمستويات جهد الإشعال والكشف

❗ المخاطرة: تحتوي لوحة الـ PCCA على قواطع وصل (Jumpers) مادية مسؤولة عن تهيئة اللوحة وتطابقها مع مستويات الجهد الخاصة بجسر القدرة ونمط الكشف عن الأعطال الأرضية وتوازن الأوجه. تركيب اللوحة الجديدة بإعدادات المصنع الافتراضية دون نقل التكوين الدقيق والمطابق تماماً من اللوحة القديمة قد يجعل الكارت يرسل نبضات بجهد ضعيف لا يكفي لتشغيل الثايرستورات، أو يمرر إشارات كشف خطأ معكوسة تمنع إقلاع النظام وتطلق إنذارات عطل مستمرة تشل الحركة.

💡 نصيحة المهندس: اجعل اللوحة الجديدة نسخة ميكانيكية وإلكترونية طبق الأصل من اللوحة القديمة قبل وضعها داخل الشاسيه الداخلي. قم بمراجعة وفحص مواضع كل Jumper مادي حرفياً خطوة بخطوة وانقله بدقة؛ فهذا التطابق يضمن توافق دوائر القيادة واكتشاف الأعطال مع منطق الحماية والأمان المعتمد في منشأتك من اللحظة الأولى للتشغيل ويوفر وقتك.

4. خطر شروخ خطوط النبضات النحاسية ومقابس اللوحة نتيجة الضغط الميكانيكي العنيف

❗ المخاطرة: تحمل لوحة الـ PCCA مسارات نحاسية عريضة مخصصة لنقل تيارات النبضات الفورية، ومحاولة إدخال كابلات الشريط الرقمية الخلفية أو كابلات البوابات بقوة زائدة أو بزاوية مائلة داخل مقابس اللوحة الجديدة، أو ربط براغي التثبيت بقوة مفرطة تؤدي لالتواء الكارت، يحدث شروخاً ميكروية غير مرئية في اللحامات الخلفية للمقابس أو خطوط النحاس على اللوحة الخضراء، مما يتسبب في فقدان النبضات بشكل عشوائي يصعب تتبعه وتفسيره.

💡 نصيحة المهندس: تعامل مع اللوحة ومقابسها برقة وحذر متناهٍ! افتح أذرع قفل الأمان البلاستيكية الجانبية للمقابس الرقمية تماماً قبل المحاولة، واجعل عملية إدخال الكابلات مستقيمة وعمودية بنسبة 100% وبضغط ناعم ومتساوٍ حتى تسمع صوت استقرارها الصحيح. عند ربط البراغي أو توصيل الكابلات الميدانية، اسند اللوحة بيدك الأخرى من الخلف لتوزيع الضغط الميكانيكي وحماية اللحامات والمسارات الخلفية من التشقق؛ فالحفاظ على سلامة البنية المادية يحميك من الأعطال العشوائية المحيرة بالموقع.
