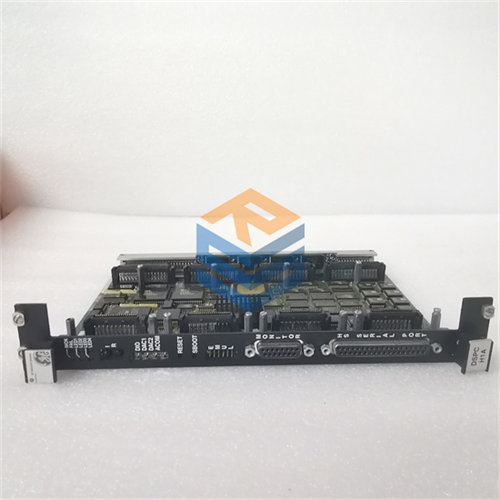

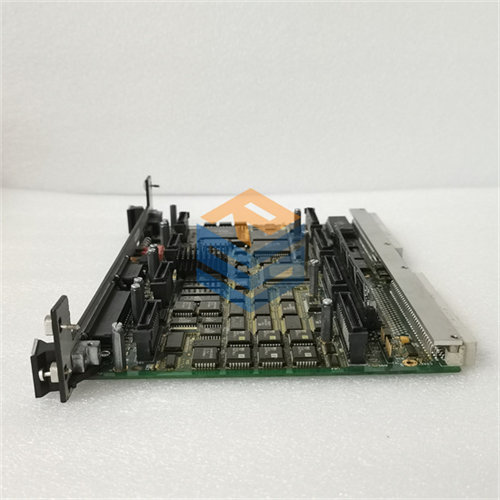

GENERAL ELECTRIC DS200PCCAG2A

الوصف

Product Introduction

عندما تتعامل مع مغيرات السرعة الضخمة أو أنظمة إثارة المولدات (Excitation Systems) في التوربينات، فإن التحكم في نبضات إشعال الثايرستورات (SCRs) يتطلب دقة زمنية متناهية وعزلاً فيزيائياً مطلقاً؛ وهنا تحديداً تبرز القيمة التشغيلية الفائقة للوحة DS200PCCAG2A. تعمل هذه البطاقة كجسر طاقة رئيسي وعازل ميكانيكي-إلكتروني، حيث تأخذ أوامر التشغيل من كروت المعالجة الرقمية الضعيفة (5V DC) وتقوم بتكبيرها وتشكيلها لتصبح نبضات قادرة على فتح بوابات قدرة الثايرستورات العالية، مع ضمان عدم ارتداد أي قصر كهربائي نحو معالج النظام.

من واقع الخبرة العملية في صيانة كبائن ومغيرات السرعة من GE بالمنشآت النفطية والصناعية، فإن الإصدار DS200PCCAG2A المصنف تحت الفئة التعديلية G2A يدمج فلاتر ترشيح متطورة لعلاج تشوهات الموجات الجيبية والتداخل الكهرومغناطيسي الناتجة عن عمليات التبديل السريع (Switching Noise). تحتوي اللوحة على محولات نبضية (Pulse Transformers) مدمجة ومصفوفة من المكثفات الصناعية المقاومة للحرارة العالية، مما يتيح لها العمل بكفاءة مطلقة داخل بيئات التحكم الشاقة وبدرجات حرارة محيطة تصل إلى +70 درجة مئوية دون أي انحراف في توقيت النبضات المرجعي.

Key Technical Specifications

ℹ️ ملاحظة السعر الاسترشادي: يرجى الانتباه إلى أن السعر المعروض على المنصة هو سعر مرجعي تقريبي يتأثر بنقص المعروض العالمي لهذه الفئة النادرة من بطاقات الطاقة. للحصول على عرض سعر رسمي، دقيق وقابل للتفاوض بما يتوافق مع متطلبات مشروعكم، يسعدنا تواصلكم المباشر مع مهندسي المبيعات لدينا.

Installation & Configuration Guide

المرحلة الأولى: التخطيط والتحضير (الزمن المقدر: 25 دقيقة)

⚠️ تحذير أمان حرِج (خطر الصعق الكهربائي): تتعامل هذه اللوحة مباشرة مع مستويات جهد وتيار عالية مغذية لثايرستورات القدرة. لا تبدأ العمل نهائياً قبل عزل وفصل القواطع الرئيسية (AC Circuit Breakers) وقواطع التيار المستمر، والتحقق بواسطة جهاز القياس الفني من تفريغ كافة المكثفات الضخمة في الدائرة إلى الصفر فولت (0V). التسرع هنا قد يعرض حياتك للخطر ويتلف المعدات.

تجهيز الأدوات والمعدات بالملعب:

• سوار معصم عازل ومضاد للشحنات الاستاتيكية (ESD Strap) مؤرض بجسم الكابينة.
• جهاز قياس فني معتمد وموثوق (Fluke 115 Multimeter).
• مفك براغي معزول هندسياً ومناسب للبراغي المتواجدة بالرف.
• هاتف ذكي لالتقاط الصور التوثيقية التوضيحية.

خطوات التوثيق والنسخ الاحتياطي:

• التقط عدة صور عالية الدقة لكافة الكابلات السميكة المتصلة بروزيتات الطاقة والكابلات الشريطية المتصلة باللوحة التالفة قبل فكها. بصراحة، إن عكس توصيل كابل قيادة بوابة واحد (Gate Cable) سيتسبب في فشل تزامن الإشعال واحتراق الثايرستور فور تشغيل الطاقة.

المرحلة الثانية: تفكيك اللوحة القديمة (الزمن المقدر: 15 دقيقة)

1. فصل كابلات البوابات وطاقة القيادة: قم بفك براغي الروزيتات الطرفية الحاملة لأسلاك قيادة الثايرستورات برفق، واستخدم ملصقات مرقمة لتحديد كل سلك (مثال: G1, K1, G2, K2).
2. فصل روابط البيانات الرقمية: افتح الأقفال البلاستيكية الجانبية للكابلات الشريطية وسحبها بشكل مستقيم لحماية سنون التوصيل الداخلية من الالتواء.
3. تحرير اللوحة ميكانيكياً: قم بفك مسامير التثبيت الأربعة الزاوية، واسحب لوحة DS200PCCAG2A بحذر تام بعيداً عن حوامل التثبيت العازلة، وضَعها فوراً داخل كيس واقٍ من الشحنات.

المرحلة الثالثة: إعداد وتركيب اللوحة الجديدة (الزمن المقدر: 20 دقيقة)

1. مطابقة ونقل الجنابر (الخطوة الذهبية): ضع اللوحة التالفة بجانب اللوحة الجديدة، وقم بمراجعة ونقل وضعية كل قفزة سلكية (Jumper) يدوية بدقة متناهية. هذه القفزات تحدد مستويات الجهد المرجعي وتكوين الحماية، والخطأ فيها قد يجعل النظام يرفض قبول اللوحة الجديدة.
2. التثبيت الميكانيكي: ثبت اللوحة الجديدة على الحوامل العازلة داخل الرف، واربط المسامير بشكل متقاطع وبعزم ربط معتدل لتجنب إحداث أي شروخ دقيقة في بنية الدائرة الإلكترونية المطبوعة (PCB).
3. إعادة توصيل الأسلاك والكابلات: أعد تركيب كافة الكابلات والأسلاك في مواقعها المتطابقة بدقة بناءً على الملصقات والصور التوثيقية، وتأكد من إحكام ربط مسامير الطاقة لمنع حدوث أي قفزات تيار ناتجة عن التوصيل الرخو.

المرحلة الرابعة: الفحص والتشغيل التجريبي (الزمن المقدر: 30 دقيقة)

• فحص ما قبل إطلاق الطاقة: استخدم جهاز الـ Multimeter على وضعية المقاومة للتحقق من عدم وجود قصر كهربائي (Short Circuit) بين خطوط التغذية الرئيسية والأرضي.
• التشغيل الجزئي (Control Power Only): قم بتشغيل طاقة التحكم والمنطق أولاً دون تطبيق الجهد العالي، وراقب مؤشرات الـ LED التشخيصية باللوحة؛ يجب أن يضيء مؤشر التشغيل الأخضر (RUN/Status) بثبات.
• الاختبار الحي الكامل: قم بتطبيق جهد القدرة وتشغيل مغير السرعة أو نظام الإثارة تدريجياً، وراقب عبر شاشة المشغل (HMI) استقرار قيم التيارات والجهود ونبضات التزامن؛ اترك المنظومة تعمل تحت المراقبة لمدة 30 دقيقة للتأكد من اختفاء كافة رسائل الأعطال المرتبطة بـ (Gate Drive / Phase Faults) قبل اعتماد تشغيل المصنع بالكامل.

بصفتي خبيراً عاصر الكثير من مشكلات قيادة القدرة واستكشاف أخطائها ميدانياً عند منتصف الليل، أشاركك أهم النقاط الحرجة لضمان عملية استبدال آمنة وبدون خسائر للوحة DS200PCCAG2A:

• ❗ فخ الحروف اللاحقة ومراجعة الهاردوير (G2A Core Match): ينتهي موديل هذه اللوحة بالرمز التعديلي “G2A”. تذكر جيداً: إذا كانت اللوحة القديمة التالفة لديك تنتهي بالرمز “G1A” أو “G1″، فاعلم أن الفئة “G2A” تدمج تحسينات جوهرية تخص قدرة المحولات النبضية على عزل الجهود العالية الحثية. اللوحة متوافقة خلفياً كبديل مباشر، ولكن يجب عليك التحقق من أن أطوال خطوط الكابلات المتصلة بالروزيتات تسمح بالتثبيت المريح دون شد، حيث قامت GE بتعديل طفيف في مواقع بعض الروزيتات الطرفية لزيادة مسافة الأمان العازلة (Creepage Distance).
• ❗ خطورة التوصيل الرخو لأسلاك البوابات (SCR Gates): إن عدم إحكام ربط المسامير اللولبية لأسلاك قيادة البوابات (Gate/Cathode Terminals) يتسبب في حدوث مقاومة تلامس عالية؛ هذه المقاومة تؤدي لتشويه نبضة التشغيل أو تأخرها، مما قد يتسبب في عدم فتح الثايرستور بالوقت المحدد، وبالتالي حدوث عدم توازن في الأطوار (Phase Imbalance) وفصل المنظومة فوراً لحماية المحرك أو المولد.
• ❗ التحقق من سلامة الثايرستورات قبل التركيب: نصيحة من واقع التجربة الميدانية؛ إذا احترقت اللوحة القديمة وتفحمت بعض مكوناتها، فلا تقم بتركيب اللوحة الجديدة فوراً. استخدم الأومتر لفحص بوابات الثايرستورات الخارجية (SCR Gates) المتصلة بها؛ فإذا كان هناك قصر صريح (Short Circuit) بداخل الثايرستور نفسه، فإنه سيقوم بحرق وتدمير قنوات القيادة في اللوحة الجديدة لحظة إطلاق الطاقة!

تذكر دائماً: الفحص الاستباقي للمكونات الخارجية المتصلة باللوحة، ومطابقة الجنابر بعناية، والالتزام بأوقات تفريغ المكثفات؛ هي القواعد الذهبية التي تحميك وتوفر على منشأتك فترات التوقف المطولة والمكلفة.

نحن ندرك تماماً مدى الحرج والمسؤولية المصاحبة لشراء قطع غيار نادرة ومهمة لأنظمة تحكم وتوليد متوقفة عن الإنتاج منذ سنوات. انطلاقاً من التزامنا الصارم بالمصداقية الهندسية الشفافة، تخضع كل لوحة DS200PCCAG2A لدينا لدورة فحص واختبار صارمة بالكامل قبل مغادرتها مستودعاتنا:

1. إجراءات الفحص والتحقق الأولي عند الاستلام

• تتبع الأصالة والمنشأ: يتم مراجعة وفحص الأرقام التسلسلية (Serial Numbers) ومطابقتها مع سجلات التصنيع المعتمدة من GE للتأكد من أن اللوحة أصلية 100% وغير مقلدة أو مجددة.
• الفحص المجهري الدقيق: تخضع اللوحة لفحص كامل تحت مجهر إلكتروني للكشف عن سلامة المسارات النحاسية المطبوعة، والتأكد من خلوها تماماً من أي آثار لرطوبة، أو عيوب في اللحام السطحي، أو شروخ دقيقة ناتجة عن التخزين الطويل.

2. الفحص التشغيلي المباشر والمحاكاة (Live Gate Drive Test)

• منصة اختبار متوافقة: يتم تركيب اللوحة على محاكي اختبار فني يحاكي بدقة وظائف كابينة القيادة وأنظمة الإثارة من GE.
• قياس جودة نبضات القيادة: نقوم بضخ أوامر التشغيل الرقمية ونقيس بواسطة راسم الإشارات (Oscilloscope) دقة اتساع وسرعة صعود نبضات التشغيل (Pulse Rise Time) الخارجة من المحولات النبضية للتأكد من مطابقتها للمواصفات الفنية الواردة في كتالوج GE القياسي بنسبة 100%.
• اختبار الإجهاد والتشغيل المستمر: تترك اللوحة قيد التشغيل المستمر وتحت الحمل الافتراضي الكامل لمدة تزيد عن 24 ساعة في غرفة اختبار مضبوطة حرارياً لضمان استقرار أداء كافة الرقاقات والمكثفات والمحولات.

3. اختبارات السلامة ومقاومة العزل الكهربائي

• قياس قوة العزل: نستخدم أجهزة قياس العزل الفنية المتطورة للتأكد من أن عزل قنوات الإشارة المنطقية عن مسارات القدرة العالية والأرضي يتخطى 10 ميجا أوم ( >10MΩ ) عند جهد فحص 500 فولت تيار مستمر، مما يحمي منظومتكم من أي تداخل في التيارات.

4. التعبئة النهائية وإصدار شهادة الموثوقية

• بعد اجتياز كافة بنود الفحص بنجاح، يوقع المهندس المسؤول تقرير الاختبار الفني (Test Report) المرفق باللوحة. وتغلف اللوحة داخل أكياس محكمة الغلق مانعة تماماً للشحنات الساكنة (ESD Protected Packaging)، ثم توضع في صناديق كرتونية سميكة مدعمة بالفوم الممتص للصدمات لحمايتها بنسبة 100% أثناء الشحن الدولي السريع للمصانع ومحطات الطاقة في الشرق الأوسط وشمال إفريقيا. كما يسعدنا دائماً تزويد عملائنا بمقاطع فيديو أو صور حية لعملية فحص واختبار اللوحة الخاصة بهم قبل الشحن تأكيداً لالتزامنا الدائم بالجودة والشفافية الفنية.
