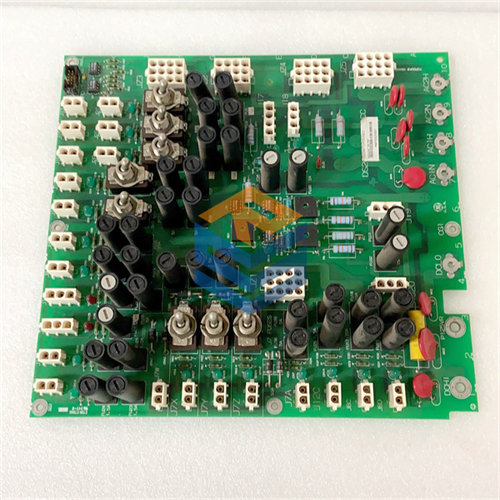

GENERAL ELECTRIC DS200TBQCG1A

الوصف

Product Introduction

في المعمارية الفائقة لنظام التحكم بالتوربينات GE Mark V Speedtronic القائمة على التكرارية الثلاثية (Triple Modular Redundancy – TMR)، يتطلب دمج إشارات الحقل القادمة من الحساسات ومفاتيح التشغيل توجيعاً متزامناً ومحمياً لكافة نوى المعالجة. هنا تبرز الأهمية التشغيلية القصوى للوحة DS200TBQCG1A (المعروفة باختصار TBQC). لا يعمل هذا الكارت كمعالج برمجيات مستقل، بل يعمل كلوحة إنهاء وتجميع إشارات حيوية (RST Core Termination Board)؛ حيث يمثل نقطة الالتقاء الفيزيائية الأولى التي تستقبل أسلاك الحقل التناظرية والرقمية عبر محطاتها اللولبية الثقيلة، وتقوم داخلياً عبر مسارات نحاسية معزولة ومحمية بتوزيع هذه الإشارات بشكل متوازٍ ونظيف إلى نوى التحكم الرئيسية (\langle R \rangle و \langle S \rangle و \langle T \rangle) عبر كابلات شريطية عالية الكثافة.

تتميز اللوحة بكونها من الجيل الأول للتصميم الفيزيائي G1 ومزودة باللاحقة الفنية القياسية المعتمدة “A”. يحتوي الكارت على شبكة ترشيح مدمجة تتألف من مكثفات ومقاومات سطحية (RC Filters) مخصصة لتنقية الإشارات الحقلية من الضوضاء والتداخل الكهرومغناطيسي (EMI) الناتج عن وجود المولدات ومغيرات الجهد العالي بالموقع. من واقع الخبرة الميدانية، فإن هذا الكارت يتحمل ضغط ربط مستمر وعرضة لخطأ التلامس المتقطع أو تآكل قنوات الموصلات نتيجة الرطوبة؛ مما يتسبب في إطلاق إنذارات تضارب قراءات النوى (RST Voting Mismatch) أو فقدان إشارات الحساسات التناظرية الذي يؤدي لرحلات كاذبة (False Trips) تعطل الإنتاج. استبدال الكارت التالف ببديل مطابق للكود يضمن استعادة دقة وتزامن قنوات النظام فوراً.

Key Technical Specifications

(SOP Quality Transparency)

1. الفحص البصري والمجهري المتقدم: تخضع لوحة الـ TBQC لفحص مجهري إلكتروني شامل تحت تكبير عالي للتحقق من سلامة كافة اللحامات السطحية (SMD) لمكثفات ومقاومات الترشيح، والتأكد التام من استقامة ونظافة دبابيس المقابس الشريطية، وخلو المسارات النحاسية ومحطات الربط اللولبية من أي أكسدة أو عيوب تصنيعية، مع مطابقة الكود الكامل DS200TBQCG1A.
2. اختبار جهد العزل العالي (Hi-Pot Isolation Test): يتم تطبيق جهد اختبار معزول ومحكوم بين قنوات محطات الإشارات الحقلية ومسار التأريض المرجعي للبوردة للتأكد من كفاءة الطبقات العازلة ومنع حدوث أخطاء أرضية (Ground Faults) قد تتسبب في تشويه الإشارات التناظرية.
3. اختبار استمرارية وتماثل المسارات (Multi-Channel Continuity Test): يتم قياس استمرارية ناقلية المسارات النحاسية المتجهة من نقطة الإدخال اللولبية إلى مخارج المقابس الشريطية الثلاثية للتأكد من وصول الإشارة إلى المعالجات الثلاثة بالتوازي ودون أي تفاوت في الممانعة (Zero Impedance Deviation).
4. فحص ومراجعة واصلات الـ Jumpers: يتم قياس استمرارية واصلات القفز الفيزيائية لضمان انعدام ممانعة التلامس في المقابس لضمان تدفق البيانات دون أي هبوط مفاجئ في الجهد أثناء التشغيل الفعلي تحت الحمل.
5. التعبئة الفنية المعيارية الصارمة: تُحفظ اللوحة بعناية داخل كيس فضي سميك مفرغ ومقاوم للشحنات الساكنة (ESD Shielding Bag)، ثم تُوضع في صندوق كرتوني جديد ومبطن بالكامل برغوة النيوبرين سميكة الكثافة لحماية المكونات والكتل اللولبية البارزة أثناء الشحن الدولي السريع للموقع.

(Technical Pitfall Guide)

• ❗ فخ رفع وتوصيل الكابلات الشريطية تحت الجهد الحي (Hot-Swapping Prohibited): يحظر تماماً تركيب هذه اللوحة أو فصل كابلات البيانات الشريطية المتصلة بها أثناء وجود طاقة تشغيل نشطة في كابينة الـ Mark V. فصل الموصلات تحت الحمل يولد نبضات حثية عكسية عنيفة تدمر بوابات الإدخال التناظرية الحساسة في كروت المعالجة المتصلة بها فوراً.
• ❗ إهمال مطابقة واصلات القفز الفيزيائية (Jumpers): تحتوي اللوحة على مصفوفة كبيرة من الـ Jumpers لتهيئة وتحديد نوعية الإشارات التناظرية (مثل تحديد إشارة تيار 4-20 mA أو فولتية 0-10 V). تشغيل اللوحة البديلة بإعدادات المصنع الافتراضية دون نقل وضعيات الـ Jumpers بدقة 1:1 من اللوحة القديمة سيتسبب في قراءات خاطئة تماماً على الـ HMI تمنع إقلاع التوربين.
• ❗ خطر العزم المفرط عند ربط أسلاك الإشارات الحقلية: عند إعادة ربط أسلاك الحساسات بمحطات التوصيل اللولبية (Screw Terminals)، تجنب استخدام عزم تدوير مفرط؛ لأن الشد الزائد قد يؤدي إلى كسر اللحام الخلفي للمحطة على البوردة (Broken Solder Joint)، مما ينتج عنه تلامس متقطع يسبب قفزات إشارة مفاجئة تطلق رحلات كاذبة (False Trips).
• ❗ مخاطر الشحنات الساكنة (ESD) على مسارات التصفية: بالرغم من خلو اللوحة من معالجات رئيسية، إلا أن شبكات الترشيح الدقيقة والمكثفات السطحية حساسة للكهرباء الساكنة غير المحسوسة باليد العارية. يحظر لمس مسارات البوردة نهائياً؛ يجب الإمساك باللوحة من حوافها البلاستيكية المعزولة فقط مع الالتزام التام بارتداء سوار المعصم المؤرض (ESD Wrist Strap).

Installation & Configuration Guide

1. التحضير والعزل التام (Pre-Installation): ⚠️ قم بفصل مصادر طاقة التحكم والطاقة الحقلية تماماً عن كابينة الـ Mark V، وطبق إجراءات السلامة الصارمة والقفل والوسم (LOTO). التقط صورة فوتوغرافية واضحة عالية الدقة لتوثيق ترتيب وأرقام أسلاك الإشارات الحقلية، اتجاهات الكابلات الشريطية، ومواضع الـ Jumpers الحالية بدقة مطلقة قبل البدء في الفك.
2. ضبط التكوين الفيزيائي (Jumper Configuration): باستخدام أداة دقيقة ومعزولة ضد الـ ESD، قم بنقل كافة وضعيات الـ Jumpers من اللوحة القديمة التالفة إلى اللوحة الجديدة البديلة DS200TBQCG1A بدقة ومطابقة هندسية 1:1 لضمان توافق قنوات الرصد والمعايرة مع إشارات حساسات الموقع الفعلي.
3. الاستخراج والتركيب الميكانيكي (Replacement): فك أسلاك الإشارات برفق من محطات الربط اللولبية بعد التأكد من علامات الترقيم. افصل الكابلات الشريطية المتجهة إلى نوى الـ RST بالضغط على مشابك التثبيت الجانبية البلاستيكية. فك براغي التثبيت الميكانيكية التي تربط اللوحة بالشاسيه، واسحب اللوحة القديمة بحذر وبشكل مستقيم، ثم ثبت اللوحة الجديدة في مكانها واربط البراغي بشكل متوازن. أعد توصيل كافة الكابلات والأسلاك بإحكام.
4. التشغيل والمعايرة (Testing): ارفع طاقة التحكم للكابينة (مع إبقاء قواطع القدرة معزولة للأمان). راقب شاشة الـ HMI ومؤشرات قنوات المعالجة الثلاث؛ يجب أن تختفي إنذارات الـ “RST Voting Mismatch” أو أخطاء التوصيل التناظري. قم بمراجعة قيم الحساسات وتأكد من استقرارها ومطابقتها للقيم الفعلية قبل السماح بإقلاع التوربين الفعلي.

Frequently Asked Questions (FAQ)

• س: نظام الـ HMI يعطي إنذار خطأ “Analog Input Signal Drift” في النواة S فقط بعد تركيب اللوحة الجديدة، ما العمل؟
  • ج: من واقع الممارسات الميدانية، يعود هذا إلى عدم إحكام استقرار المقبس الشريطي الخاص بالنواة S في مكانه على البوردة الجديدة، أو أن أحد الـ Jumpers المسؤولة عن تهيئة تلك القناة المحددة لم يتم تثبيته بشكل صحيح؛ يرجى فصل الطاقة وإعادة فحص الموصلات والـ Jumpers بدقة.
• س: هل تحتاج لوحة إنهاء الإشارات الـ TBQC لشحن ملفات برمجية (Firmware) قبل إدخالها في الخدمة؟
  • ج: لا، هذه اللوحة تعمل كبنية واجهة إنهاء وتوزيع صلبة (Hardware-Based Termination Board)؛ لا تحتوي على معالجات أو رقاقات ذاكرة مستقلة تتطلب برمجة أو ضبط سوفتوير، والتوافق التشغيلي يعتمد كلياً على التوصيل الميكانيكي السليم والضبط الصحيح للـ Jumpers الفيزيائية لمطابقة بارامترات الموقع الفعلي.
• س: ما هي الوظيفة الأساسية لشبكة الترشيح (RC Filters) المدمجة على سطح بوردة DS200TBQCG1A؟
  • ج: تعمل كخط دفاع حمايتي حاسم لنقاء البيانات؛ فهي تقوم بتصفية وتنقية إشارات الحساسات التناظرية والرقمية من الضوضاء والتداخل الكهرومغناطيسي (EMI) الناتج عن المعدات الثقيلة في الموقع، مما يضمن وصول إشارات نقية تماماً وبدون تشوه إلى معالجات التحكم المركزية.
• س: كيف تدعم هذه اللوحة معمارية الحماية والتحكم التكراري الثلاثي (TMR) في نظام الـ Mark V؟
  • ج: تحتوي لوحة الـ TBQC على مسارات نحاسية مصممة هندسياً لتأخذ إشارة الحساس الواحد القادم من الحقل، وتقوم بمضاعفتها داخلياً بكفاءة عالية وتوزيعها بالتوازي إلى ثلاثة مخارج منفصلة تتصل بنوى المعالجة الثلاثة (\langle R \rangle, \langle S \rangle, \langle T \rangle)، مما يتيح للنظام إجراء عملية التصويت (Voting Logic) لضمان أعلى مستويات السلامة والاعتمادية.
