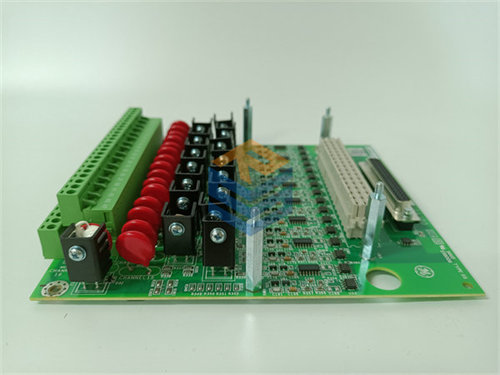

GENERAL ELECTRIC DS200TCCBGBB ED DS215TCCBG3BZZ

الوصف

Product Introduction

في البنية الهندسية الحاكمة لخطوط الحماية والتحكم بأنظمة التوربينات الغازية والبخارية وإثارة المولدات المربوطة بنظام Speedtronic Mark V من جنرال إلكتريك، تمثل لوحات عائلة “TCCB” بموديلاتها DS200TCCBGBB والنسخة المحدثة من الجيل اللاحق DS215TCCBG3BZZ الذراع التنفيذية الميكانيكية المباشرة لأوامر النظام الرقمية. يستقر هذا الكارت كلوحة مخارج مرحلات ممتدة متخصصة، وتتلخص مهمتها المصيرية في عزل إشارات التحكم الإلكترونية منخفضة الجهد عن دوائر الميدان الثقيلة التي تتطلب تيارات وجهوداً أعلى للتشغيل أو الفصل الآمن.

بينما يمثل الموديل DS200TCCBGBB الإصدار المستقر والقياسي الذي أثبت كفاءته ميدانياً في الآلاف من وحدات الجيل الأول لـ Mark V، يأتي الموديل DS215TCCBG3BZZ كترقية تكنولوجية متطورة؛ حيث تم تعزيز البنية المادية للكارت بخصائص تشخيصية برمجية أعمق تتيح للمعالجات قراءة ومراقبة استمرارية ملفات المرحلات نفسها (Relay Coil Integrity Check). تم تزويد كلا الإصدارين بشبكات كبح جهد مدمجة (Snubber Circuits) تعمل على امتصاص وإخماد الشرارات الكهربائية والقوس المغناطيسي الناتجة عن فصل وتوصيل الأحمال الحثية الكبيرة (مثل ملفات الصمامات وقواطع الجهد)، مما يمنع التماس نقاط التوصيل أو تفحمها ويضمن استقرار عمليات منشأتكم.

Key Technical Specifications

Installation & Configuration Guide

(الوقت المقدر: 20 دقيقة)

⚠️ تحذير السلامة الميدانية الحرج والمصيري:

1. نظرًا لأن لوحة الـ TCCB تقود المخارج التنفيذية الحيوية (مثل صمامات الوقود، دوائر الأمان، وقواطع الدورة)، فإن فصلها أو تركيبها بشكل خاطئ أثناء عمل المعدة سيتسبب فوراً في فتح أو غلق دوائر الحماية والميدان بشكل عشوائي، مما يطلق رحلة طوارئ عنيفة (Trip) أو يتسبب في فشل أنظمة الأمان المادية. يجب التأكد من أن المعدة في حالة توقف تام وآمن (Shutdown Mode).
2. افصل طاقة التحكم تماماً، وافصل المصادر الكهربائية الخارجية المغذية لتلامسات المرحلات الميدانية (External Interlock Voltages)، وقم بتطبيق إجراءات العزل الصارم وضع العلامات (LOTO) على كافة القواطع لمنع الصعق الكهربائي.
3. ارتدِ سوار المعصم المضاد للشحنات الساكنة (ESD Wrist Strap) وقم بتوصيله بنقطة تأريض معدنية موثوقة في جسم الخزانة لحماية الدوائر الحساسة ومكونات التبديل على اللوحة.

الأدوات والمعدات المطلوبة بالموقع:

• مفك براغي مسطح ناعم وممفكات صليبة ذات رؤوس مغناطيسية معزولة بالكامل.
• جهاز قياس فلوك الرقمي المعتمد (Fluke 87V) لفحص استمرارية التلامسات وعزل الخطوط.
• ملصقات وعلامات ترقيم (Labels) واضحة لتمييز أسلاك المخارج الكثيفة بدقة متناهية.
• هاتف محمول لالتقاط صور توثيقية واضحة وعالية الدقة لترتيب الأسلاك وقواطع الوصل الحالية.

(الوقت المقدر: 20 دقيقة)

1. افتح مقصورة التحكم وحدد موضع كارت الـ TCCB القديم، واستخدم الكاميرا لالتقاط صور واضحة وكاشفة لكافة الكابلات الشريطية، والأسلاك المتصلة بالكتل الطرفية، ومواضع قواطع الوصل (Jumpers).
2. الترقيم الصارم لأسلاك مخارج المرحلات (خطوة مصيرية): ضع ملصقات ترقيم واضحة وصارمة جداً على كل سلك خارج من الكتل الطرفية للوحة. أي خلط في تركيب هذه الأسلاك سيتسبب في تشغيل خاطئ وعكسي للمعدات الميدانية فور رفع الطاقة، مما يؤدي لحوادث تشغيلية كارثية.
3. فك مسامير الكتل الطرفية بحذر واسحب الأسلاك برفق، ثم افصل كابلات الشريط الرقمية من خلال فتح مشابك الأمان البلاستيكية الجانبية برفق لتفادي كسرها نتيجة جفافها الحراري.
4. فك براغي التثبيت الميكانيكية التي تربط اللوحة بالشاسيه، واسحب اللوحة برفق للخارج وضعتها داخل حقيبة واقية ضد الاستاتيكية (ESD Bag).

(الوقت المقدر: 25 دقيقة)

1. أخرج اللوحة الجديدة من عبوتها الواقية مع الحفاظ على بقائها فوق سطح عمل مؤرض ونظيف تماماً ومقاوم للشحنات الساكنة.
2. استنساخ التكوين المادي ومطابقة القواطع (❗ خطوة بالغة الحرج): راجع اللوحة القديمة المستخرجة بدقة، وقم بضبط جميع مواضع قواطع الوصل (Jumpers) المدمجة على اللوحة الجديدة لتتطابق معها تماماً؛ حيث تحدد هذه القواطع مسارات التغذية الداخلية للمرحلات ونمط توزيع إشارات الأمان، وإعدادها الخاطئ يشل عمل المخارج تماماً.
3. ضع اللوحة الجديدة بعناية فوق أعمدة التثبيت الميكانيكية، واربط البراغي بالتناوب وبتوزيع متساوٍ للضغط دون إفراط لتجنب تشقق خطوط اللوحة المطبوعة الخضراء.
4. أعد توصيل أسلاك المخارج الميدانية إلى الكتل الطرفية اللولبية بدقة تامة وبناءً على ملصقات الترقيم والصور المرجعية التي أعددتها، وأحكم ربط المسامير جيداً لمنع حدوث التلامس الرخو، ثم أعد توصيل كابلات الشريط الرقمية.

قائمة المراجعة والفحص قبل التشغيل:

• [ ] تطابق تام لجميع مواضع الـ Jumpers المادية ومسارات الإشارة مع التكوين الأصلي بنسبة 100%.
• [ ] إحكام ربط كافة أسلاك المخارج الميدانية في مواقعها الصحيحة ببراغي الكتل اللولبية دون وجود شعيرات نحاسية حرة.
• [ ] إحكام استقرار كافة الكابلات الشريطية داخل مقابسها وإغلاق أقفال الأمان الجانبية.
• [ ] خلو حجرة المرحلات تماماً من أي أدوات ميكانيكية أو براغي حرة قد تسبب دائرة قصر.

(الوقت المقدر: 20 دقيقة)

1. قبل تشغيل الطاقة، استخدم جهاز الفلوك للتأكد من عدم وجود أي التماس كهربائي (Short Circuit) بين خطوط التلامسات ونقطة الأرضي ناتج عن خطأ في عملية التركيب.
2. قم بتشغيل طاقة التحكم بالخزانة ببطء وراقب استقرار مؤشرات اللوحة الكهربائية.
3. راقب شاشة التشخيص ونظام الـ HMI لـ Mark V فوراً للتأكد من عدم وجود أي إنذارات تفيد بفشل كروت المخارج أو تتابع المرحلات (Relay Board Fault)، ويجب أن تبقى جميع مرحلات المخارج الحيوية في وضعها الطبيعي الآمن.
4. اختبار التنشيط والتجريب (Forcing Test): بالتنسيق مع مهندس التشغيل بغرفة التحكم، قم بإجراء اختبار تنشيط تجريبي (Signal Forcing) للمخارج غير الحرجة خطوة بخطوة، وراقب إضاءة مصباح الـ LED المقابل لكل مرحل على اللوحة للتأكد من الاستجابة الميكانيكية الفورية للتلامسات، واترك النظام يعمل لمدة 30 دقيقة للاطمئنان على استقرار الأداء قبل تسليم المعدة للخدمة الكاملة.

لأننا ندرك أن لوحات واجهة مخارج تتابع المرحلات مثل DS200TCCBGBB وDS215TCCBG3BZZ تمثل الأداة الميكانيكية المباشرة لتنفيذ أوامر الحماية والتشغيل للصمامات والقواطع الحيوية، فإننا نطبق بروتوكول فحص واختبار هندسي وصناعي صارم وموثق بالكامل لكل قطعة تخرج من مخازننا لضمان كفاءتها المطلقة:

• التدقيق المادي والمظهري المتقدم: يتم فحص كروت الـ TCCB وهياكل المرحلات المدمجة وشبكات كبح القوس الكهربائي تحت مجاهر إلكترونية متطورة للتأكد من خلوها من أي شروخ دقيقة، أو آثار أكسدة على نقاط التلامس ناتجة عن عوامل التخزين، والتحقق من سلامة خطوط اللحام الخلفية لضمان ثبات وموثوقية قنوات تبديل الأحمال.
• الاختبار الوظيفي الحي ومحاكاة التبديل تحت الحمل (Relay Switching Emulation): يتم دمج اللوحة ضمن منصة اختبار متكاملة تحاكي خزانة نظام Mark V الحية. نقوم بإرسال نبضات تنشيط رقمية متتالية ومراقبة سرعة استجابة المرحلات الميكانيكية، وقياس مقاومة الاستمرارية للتلامسات الجافة للتأكد من كفاءة التوصيل بنسبة 100% دون أي تعليق ميكانيكي.
• اختبار كفاءة شبكات كبح الشرارة (Snubber Circuit Testing): نتحقق من كفاءة دوائر الحماية وقدرتها على امتصاص الجهد الارتدادي وكبح القوس الكهربائي الناتج عن فصل الأحمال الحثية الكبيرة بواسطة أجهزة تحليل نبضات دقيقة، لضمان حماية اللوحة وإطالة عمر التلامسات الميدانية بالموقع.
• التوثيق والتغليف الآمن المعتمد: نقوم بتسجيل وتوثيق كافة هذه الفحوصات الفنية بالصور أو الفيديو لكل لوحة برقمها الرقم التسلسلي الفريد ونشاركها مع عملائنا لضمان الشفافية المطلقة، قبل أن تُحفظ اللوحة داخل حقائب معزولة واقية من الشحنات الساكنة (ESD Shielding Bags) وتُعبأ في صناديق كرتونية متينة مبطنة بطبقات رغوية سميكة ممتصة للصدمات لضمان وصولها إلى منشأتكم بكامل جاهزيتها المصنعية.

1. خطر فخ تبديل أو عكس أسلاك المخارج الميدانية الحيوية

❗ المخاطرة: تحتوي هذه اللوحات على كثافة عالية من المخارج اللولبية التي تقود صمامات وقواطع حيوية مختلفة. إهمال الترقيم الصارم والاعتماد على التخمين عند إعادة توصيل الأسلاك يتسبب في عكس أو تبديل خطوط التحكم (مثل ربط سلك صمام الوقود بمخرج إنذار عادي)، مما يؤدي فور رفع الطاقة وتنشيط النظام إلى فتح أو غلق ميكانيكي خاطئ وكارثي للمعدات الميدانية يتسبب في أضرار بالغة للمحرك أو يمنع استجابة الطوارئ.

💡 نصيحة المهندس: بصراحة، هذا هو الخطأ البشري الأكثر حدوثاً وكلفة عند التعامل مع كروت المرحلات نتيجة التسرع. نصيحتي الذهبية: الهاتف الذكي هو حارسك الشخصي بالموقع؛ التقط صوراً مقربة وعالية الإضاءة للكتل الطرفية قبل لمس أي مسمار، وضع ملصق ترقيم بلاستيكي محكم على كل سلك خارج؛ فالدقائق الخمس التي تقضيها في التوثيق والترقيم تحميك من حوادث تشغيلية بالغة الخطورة وتضمن سلامة منشأتك.

2. خطر فخ التلامس الرخو لأسلاك الأحمال الحثية وحدوث ارتداد حراري وقوس كهربائي

❗ المخاطرة: تقود مرحلات كروت الـ TCCB أحمالاً حثية كبيرة (Inductive Loads) مثل ملفات الصمامات اللولبية. إهمال إحكام ربط براغي الكتل الطرفية اللولبية يتسبب في نشوء مقاومة تلامس عالية واهتزاز الإشارة، مما يولد قوساً كهربائياً مستمراً (Arcing) يتجاوز قدرة دوائر الكبح المدمجة، مما يؤدي فوراً لتفحم نقاط التوصيل على اللوحة الجديدة واحتراق المرحل أو ذوبان البلاستيك المحيط به.

💡 نصيحة المهندس: الوصلات الارتخائية في خطوط تتابع المرحلات هي العدو الصامت للاستقرار الميكانيكي. تأكد من تجريد الأسلاك النحاسية بشكل نظيف ودون شعيرات حرة، وأدخل السلك بالكامل داخل الفتحة اللولبية، وأحكم ربط البرغي بقوة متزنة باستخدام مفك معزول ومناسب، ثم قم بشد السلك بخفة بيدك للتأكد من ثباته الميكانيكي المتين؛ فالربط المحكم يضمن انتقالاً آمناً ونقياً للإشارة الكهربائية.

3. خطر فخ تجاهل إعداد قواطع الوصل (Jumpers) المادية لمسارات التغذية والأمان

❗ المخاطرة: اللوحات مصممة لمرونة التوافق مع تكوينات غرف التحكم المتنوعة لـ GE، ويتم تهيئة مسارات التغذية الداخلية ونمط استجابة المرحلات (مثل مسار إشارة التنشيط بجهد داخلي أو خارجي) عبر قواطع وصل (Jumpers) مادية مدمجة. تركيب اللوحة الجديدة بإإعدادات المصنع الافتراضية دون مطابقتها مع اللوحة المستخرجة يجعل الكارت عاجزاً عن تنشيط المرحلات أو يمرر إشارات حماية معكوسة تمنع إقلاع التوربين أو تطلق إنذارات فشل مستمر.

💡 نصيحة المهندس: اجعل اللوحة الجديدة نسخة ميكانيكية وإلكترونية طبق الأصل من اللوحة القديمة قبل وضعها داخل الشاسيه. قم بمراجعة وفحص كل Jumper مادي حرفياً خطوة بخطوة وانقله بدقة؛ فهذا التطابق يضمن توافق دوائر التتابع مع منطق الحماية والأمان المعتمد في منشأتك من اللحظة الأولى للتشغيل ويوفر وقتك.

4. خطر شروخ اللحامات الخلفية ومسارات اللوحة نتيجة الضغط الميكانيكي العنيف عند فك وتوصيل الكابلات الشريطية

❗ المخاطرة: كابلات الشريط الرمادية التي تنقل أوامر المعالجة المركزية إلى كروت الـ TCCB تصبح صلبة وقابلة للكسر مع مرور السنوات بسبب ظروف الحرارة المستمرة داخل خزانات التحكم. محاولة إدخال الموصل بقوة زائدة أو بزاوية مائلة داخل مقابس اللوحة الجديدة، أو الضغط العنيف برأس المفك لإحكام الأسلاك، يحدث شروخاً ميكروية غير مرئية في اللحامات الخلفية للمقابس على اللوحة الخضراء، مما يتسبب في فصل عشوائي متقطع للإشارات يشل تشغيل النظام.

💡 نصيحة المهندس: تعامل مع اللوحة ومقابسها برقة وحذر متناهٍ! افتح أذرع قفل الأمان البلاستيكية الجانبية للمقابس تماماً قبل المحاولة، واجعل عملية إدخال الكابل الشريطي مستقيمة وعمودية بنسبة 100% وبضغط ناعم ومتساوٍ حتى تسمع صوت استقرارها الصحيح (طقّة الأمان). عند ربط أسلاك الكتل الطرفية، اسند اللوحة بيدك الأخرى من الخلف لتوزيع الضغط الميكانيكي وحماية اللحامات الخلفية من التشقق.
