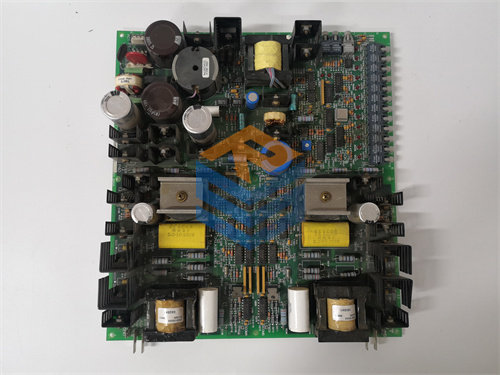

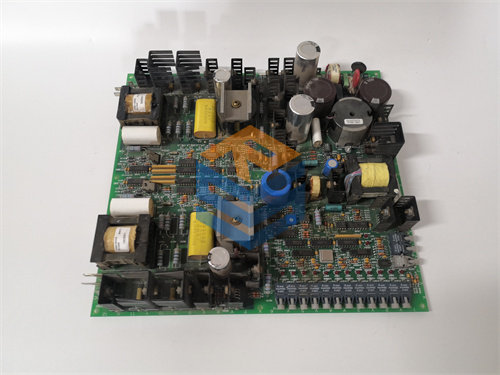

GENERAL ELECTRIC DS200TCEAG1BTF

الوصف

Product Introduction

في منظومة إدارة التوربينات الغازية والبخارية GE Mark V Speedtronic، تعتبر السلامة التشغيلية المطلقة ومنع الكوارث الميكانيكية الناتجة عن تسارع التوربين هي الأولوية القصوى. هنا يبرز الدور السيادي الحرج لكرت DS200TCEAG1BTF (المعروف باختصار TCEA). لا يعمل هذا الكارت ككارت إنهاء تقليدي، بل هو لوحة معالجة وحماية ذكية ومستقلة (Emergency Overspeed Protection Board) مستقرة داخل كابينة التحكم؛ حيث يرتبط مباشرة بحساسات السرعة المغناطيسية المحيطة بعمود الدوران وكواشف اللهب، ويقوم بحساب سرعة التوربين بشكل مستقل تماماً عن المعالجات الرئيسية (\langle R \rangle, \langle S \rangle, \langle T \rangle). وفي حال استشعار أي تجاوز للسرعة الحرجة، يقوم الكارت بتفعيل مرحلات الرحلات فائقة السرعة المدمجة على سطحه لقطع طاقة صمامات الوقود الرئيسية فوراً وإنقاذ التوربين.

تتميز اللوحة بكونها من الجيل الأول الفيزيائي G1 ومحصنة باللاحقة الهندسية التراكمية المتقدمة “1BTF” (والتي تشمل التحديثات الفرعية BTF). يمثل هذا الإصدار المعقد التعديل الأكثر أماناً واستقراراً من مصنع شركة GE، حيث شملت الترقية تطوير الخوارزميات الصلبة لرقاقة المعالجة المدمجة لرفع حصانتها ضد النويز الكهربائي العنيف المنبعث من المولد، وتحسين سرعة استجابة دوائر التبديل (Switching Circuits). من واقع الممارسات الميدانية، فإن أي خلل في قنوات هذا الكارت أو تآكل ملامسات مرحلاته يتسبب في إنذارات خطيرة مثل “Overspeed Diagnostic Fault” أو “Loss of Speed Sensor Feedback”، مما يمنع إقلاع التوربين تماماً أو يسبب رحلات فجائية كاذبة تعطل المحطة. استبدال الكارت ببديل مطابق للكود بالكامل يضمن استعادة خط الدفاع الأخير بأعلى درجات الموثوقية.

Key Technical Specifications

(SOP Quality Transparency)

1. الفحص البصري والمجهري المتقدم: تخضع لوحة الـ TCEA لفحص مجهري إلكتروني دقيق تحت تكبير عالي للتحقق من سلامة كافة اللحامات السطحية (SMD) للمعالج والمكثفات، والتأكد التام من استقامة دبابيس المقابس الشريطية، وخلو تلامسات مرحلات الرحلة المدمجة من أي أكسدة، مع مطابقة الكود الكامل DS200TCEAG1BTF.
2. اختبار جهد العزل العالي (Hi-Pot Isolation Test): يتم تطبيق جهد اختبار معزول ومحكوم بين قنوات مرحلات قطع الوقود ومسارات الإشارات الرقمية والتأريض العام للبوردة للتحقق من كفاءة العزل ومنع حدوث أخطاء أرضية قد تعيق أمر الرحلة الطارئ.
3. محاكاة السرعة الزائدة وزمن الاستجابة (Overspeed Actuation & Response Test): يتم تركيب اللوحة على منصة اختبار متطورة تحاكي شاسيه الـ Mark V، ونقوم بحقن ترددات عالية تحاكي تجاوز التوربين لسرعته القصوى، ونقيس زمن استجابة مرحلات الكارت عبر الأوسيلوسكوب الرقمي للتأكد من إطلاق أمر الرحلة بالميكروثانية (Zero-Delay Actuation).
4. فحص ومراجعة الـ DIP Switches وواصلات الـ Jumpers: يتم قياس استمرارية واصلات القفز ومفاتيح التهيئة الدقيقة للتأكد من دقة التوصيل الميكانيكي الداخلي وعدم وجود ممانعة تلامس قد تؤثر على قيم المعايرة.
5. التعبئة الفنية المعيارية الصارمة: تُحفظ اللوحة بعناية داخل كيس فضي سميك مفرغ ومقاوم للشحنات الساكنة (ESD Shielding Bag)، ثم تُوضع في صندوق كرتوني جديد ومبطن بالكامل برغوة النيوبرين سميكة الكثافة لحماية المرحلات والمعالجات البارزة أثناء الشحن الدولي السريع للموقع.

(Technical Pitfall Guide)

• ❗ فخ رفع وتوصيل الكابلات تحت الجهد الحي (Hot-Swapping Strictly Prohibited): يحظر تماماً تركيب هذه اللوحة أو فصل كابلات البيانات الشريطية المتصلة بها أثناء وجود طاقة تشغيل نشطة في كابينة الـ Mark V. فصل الموصلات تحت الحمل يولد نبضات حثية عكسية تحرق بوابات الإدخال والرقاقات الرقمية الدقيقة لكارت الحماية فوراً.
• ❗ إهمال ضبط وتطابق مفاتيح الـ DIP Switches والـ Jumpers: تحتوي اللوحة على مفاتيح دقيقة (DIP Switches) وواصلات قفز لتهيئة حدود السرعة ومعايرة ترددات الحساسات. تشغيل اللوحة البديلة بإعدادات المصنع الافتراضية دون نقل الوضعيات بدقة 1:1 من اللوحة القديمة سيتسبب في قراءة سرعة خاطئة تؤدي لرحلة فورية للتوربين (False Trip) أو منع إقلاعه.
• ❗ مخاطر الشحنات الساكنة (ESD) على معالج الحماية: المعالج الدقيق ورقاقات الذاكرة المدمجة على بوردة الـ TCEA فائقة الحساسية للكهرباء الساكنة غير المحسوسة باليد العارية. يحظر لمس المكونات السطحية بيد عارية نهائياً؛ امسك اللوحة دائماً من الحواف المعزولة والتزم بارتداء سوار المعصم المؤرض (ESD Wrist Strap) طوال عملية المناولة والتركيب.
• ❗ خطر العزم المفرط عند ربط أسلاك حساسات السرعة: عند إعادة ربط أسلاك الـ Magnetic Pickups بمحطات التوصيل اللولبية، تجنب استخدام عزم تدوير مفرط؛ لأن الشد الزائد قد يؤدي إلى كسر اللحام الخلفي للمحطة على البوردة، مما ينتج عنه تلامس متقطع يسبب قفزات سرعة وهمية تطلق رحلات كاذبة.

Installation & Configuration Guide

1. التحضير والعزل التام (Pre-Installation): ⚠️ قم بفصل مصادر طاقة التحكم والطاقة الحقلية تماماً عن كابينة الـ Mark V، وطبق إجراءات السلامة الصارمة والقفل والوسم (LOTO). التقط صورة فوتوغرافية واضحة عالية الدقة لتوثيق وضعيات مفاتيح الـ DIP Switches، اتجاهات الكابلات الشريطية، ومواضع الـ Jumpers الحالية بدقة مطلقة قبل البدء في الفك.
2. ضبط التكوين الفيزيائي (Configuration Matching): ارتدي سوار الـ ESD، وباستخدام أداة دقيقة ومعزولة، قم بنقل كافة وضعيات مفاتيح الـ DIP Switches والـ Jumpers من اللوحة القديمة التالفة إلى اللوحة الجديدة البديلة DS200TCEAG1BTF بدقة ومطابقة هندسية 1:1 لضمان تطابق معايرة حدود حماية السرعة.
3. الاستخراج والتركيب الميكانيكي (Replacement): فك أسلاك الحساسات برفق من محطات الربط اللولبية. افصل كابلات البيانات الشريطية بالضغط على مشابك التثبيت الجانبية البلاستيكية. فك براغي التثبيت الميكانيكية التي تربط اللوحة بالشاسيه، واسحب اللوحة القديمة بحذر وبشكل مستقيم، ثم ثبت اللوحة الجديدة في مكانها واربط البراغي بشكل متوازن لضمان التأريض الميكانيكي السليم للبوردة. أعد توصيل كافة الكابلات والأسلاك بإحكام شديد.
4. التشغيل والتحقق التتابعي (Testing): ارفع طاقة التحكم للكابينة (مع إبقاء قواطع الوقود الفعلي معزولة للأمان). راقب شاشة الـ HMI؛ يجب أن تختفي إنذارات أخطاء كرت الحماية “TCEA Diagnostic Fault”. قم بمراجعة قراءات قنوات السرعة الحماية وتأكد من استقرار قيمها (تساوي صفر في وضع السكون) وصلاحية الاتصال بنواة الحماية \langle P \rangle قبل السماح بإعادة تشغيل التوربين الفعلي.

Frequently Asked Questions (FAQ)

• س: نظام الـ HMI يعطي إنذار خطأ “Overspeed Trip Communication Error” فور تركيب اللوحة الجديدة، ما العمل؟
  • ج: من واقع الممارسات الميدانية، يعود هذا بنسبة كبيرة إلى عدم إحكام استقرار الكابل الشريطي المتجه لنواة الحماية المركزية، أو أن الـ Jumpers الخاصة بعناوين الاتصال لم يتم نقلها وتعديلها لتطابق إعدادات لوحتكم القديمة؛ يرجى فصل الطاقة وإعادة ضبط الـ Jumpers وإحكام الموصل.
• س: هل تحتاج لوحة حماية السرعة الـ TCEA لشحن ملفات برمجية (Firmware) معقدة عبر حاسوب فحص قبل تشغيلها؟
  • ج: لا، هذه اللوحة تعتمد على البرمجيات الصلبة المخزنة مصنعياً في رقاقاتها (Firmware On-Board)؛ التوافق التشغيلي يعتمد كلياً على الضبط الفيزيائي الصحيح لمفاتيح الـ DIP Switches والـ Jumpers لمطابقة معطيات حساسات سرعتكم الميدانية ونوع التوربين.
• س: ما الذي تعنيه اللاحقة الفنية التراكمية المركبة “1BTF” في هذا الموديل؟
  • ج: اللاحقة “1BTF” تعني أن الكارت يضم حزمة التعديلات الهندسية المتطورة (تحديثات السلسلة BTF). تم من خلالها معالجة مشاكل التداخل المغناطيسي لقنوات الـ Pickups وترقية المكونات السطحية لزيادة الموثوقية التشغيلية ومنع الرحلات الكاذبة، وهي متوافقة تراجعياً بنسبة 100% مع الإصدارات الأقدم من نفس الفئة.
• س: لماذا تحتوي بوردة DS200TCEAG1BTF على معالج دقيق مستقل عن معالجات التحكم الثلاثية بالنظام؟
  • ج: تم تصميم بوردة الـ TCEA بمعالج مستقل تماشياً مع معايير السلامة الصناعية الصارمة؛ وذلك لضمان أنه في حال حدوث فشل برمي أو كهربائي كامل في معالجات التحكم الرئيسية (\langle R \rangle, \langle S \rangle, \langle T \rangle)، تظل نواة الحماية تعمل بكفاءة تامة وتستطيع فصل التوربين فوراً عند حدوث أي طارئ.
