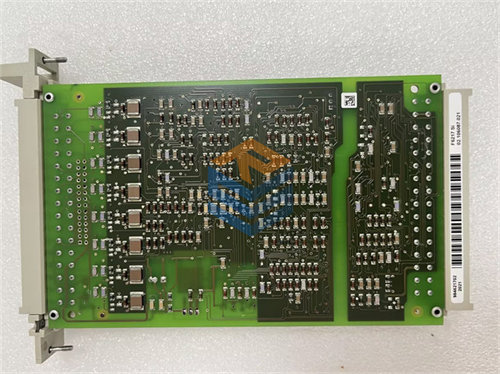

HIMA F3403

الوصف

Product Introduction

تعد وحدة HIMA F3403 “العين الخبيرة” لنظام HIQuad. في تطبيقات السلامة الصناعية، لا يكفي مجرد معرفة أن الحساس يعمل، بل يجب التأكد من أن القيمة المرسلة دقيقة تماماً ولا تتأثر بالأعطال الداخلية للكارت. هنا تبرز قوة F3403؛ فهي تحتوي على معالجين داخليين يقومان بمقارنة القراءات بشكل مستمر. إذا اكتشف الكارت أي تباين في القراءة التناظرية بين القناتين الداخليتين، فإنه يضع النظام في “الحالة الآمنة” فوراً.

صممت F3403 لتوفر مرونة عالية؛ فهي تدعم الحلقات الحالية (Current Loops) القياسية وتوفر حماية ضد التداخلات الكهرومغناطيسية التي تكثر في المصانع الكبرى. بفضل دقة الـ 12-bit، تضمن هذه الوحدة تمثيلاً دقيقاً جداً للمتغيرات الفيزيائية، مما يقلل من احتمالية حدوث أخطاء ناتجة عن ضعف جودة الإشارة.

Key Technical Specifications

 (SOP Quality Transparency)

بصفتي خبيراً في أنظمة HIMA، تخضع وحدة F3403 لعملية فحص ومعايرة دقيقة قبل الاعتماد:

1. اختبار المعايرة الخطي (Linearity): حقن إشارات تيار دقيقة (4mA, 12mA, 20mA) ومقارنتها بالقراءات الرقمية في برنامج ELOP II لضمان دقة لا تقل عن 99.9\%.
2. فحص الثبات (Stability Test): مراقبة القراءة لفترة زمنية تحت درجات حرارة متفاوتة للتأكد من عدم وجود “زحف” (Drift) في القيم.
3. اختبار العزل بين القنوات: التأكد من أن حدوث قصر في قناة واحدة لا يؤثر على دقة القنوات السبع المتبقية.
4. تفتيش الموصلات: فحص الدبابيس الخلفية الذهب لضمان توصيل مثالي مع الـ Backplane، حيث أن أي مقاومة إضافية هنا ستفسد دقة القراءة التناظرية.
5. مطابقة الـ Hardware Revision: التأكد من أن نسخة الكارت تتوافق مع متطلبات النظام القائم لضمان التوافق التام دون الحاجة لتعديل البرمجيات.

 (Technical Pitfall Guide)

❗ تأريض الـ Shield: (هام جداً) يجب توصيل شاشة الكابل (Shield) بنقطة تأريض واحدة فقط عند الخزانة. عدم القيام بذلك سيؤدي لظهور ضجيج (Noise) يجعل القراءات “ترتعش” (Fluctuate) في البرنامج، مما قد يسبب إغلاقاً كاذباً.

❗ الحمل الميت (Dead Load): لا تترك القنوات غير المستخدمة مفتوحة؛ يفضل قفلها برمجياً أو وضع جسر (Jumper) لمنع ظهور إنذارات “Wire Break” المزعجة في سجل النظام.

❗ التبديل الساخن: في أنظمة HIQuad، سحب كارت الـ AI قد يسبب إنذاراً عاماً للنظام. تأكد من وضع القنوات في وضع “Bypass” قبل الاستبدال المادي للكارت.

❗ المقاومات الخارجية: إذا كنت تستخدم مداخل جهد (Voltage), تأكد من استخدام مقاومات دقيقة جداً (0.1\% tolerance); المقاومات العادية ستعطيك قراءات ضغط أو حرارة خاطئة تماماً.

Installation & Configuration Guide

1. التحضير: قم بمراجعة الـ Scaling (التحجيم) في برنامج ELOP II للتأكد من أن 4mA تقابل القيمة الصفرية الصحيحة في الميدان.
2. التركيب الميكانيكي: أدخل الكارت F3403 في المسار المخصص له في الـ Rack وادفعه حتى يستقر تماماً في الموصل الخلفي.
3. التوصيل: صل أسلاك الحساسات بكتلة التوصيل الأمامية (FTA). تأكد من إحكام الربط لضمان عدم تذبذب المقاومة.
4. التحقق: راقب القيم في وضع الـ Online. إذا كانت القراءة 0mA, فابحث عن قطع في السلك. إذا كانت 21mA, فابحث عن قصر في الحساس.

Frequently Asked Questions (FAQ)

• لماذا تعطي القناة قراءة غير مستقرة (Jittery)؟

  هذا دليل واضح على وجود تداخل كهرومغناطيسي أو سوء تأريض للكابلات. افحص مسار الكابل وتأكد من بعده عن كابلات الطاقة العالية.

• هل يمكنني استخدام F3403 بدلاً من F4102؟

  نعم، F3403 هي النسخة الأحدث وتوفر 8 قنوات بدلاً من 4 في الموديلات الأقدم، ولكن يجب تعديل التوصيلات والبرمجة لاستيعاب كثافة القنوات الجديدة.

• هل تتوفر هذه القطعة جديدة؟

  سلسلة HIQuad قديمة، لذا المتوفر غالباً هو “New Old Stock” أو وحدات مجددة ومفحوصة معملياً، وهي تفي تماماً بمتطلبات SIL 3.

• كيف أعرف أن الكارت يحتاج لمعايرة؟

  إذا قمت بحقن 12.00mA ووجدتها في البرنامج تظهر كـ 11.8mA أو 12.2mA، فهذا يعني أن الكارت يحتاج لمعايرة معملية أو استبدال.
