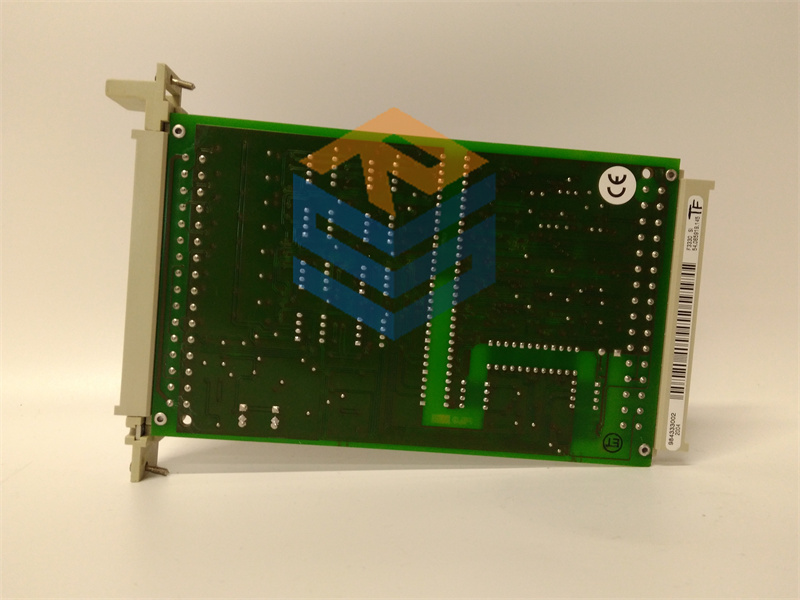

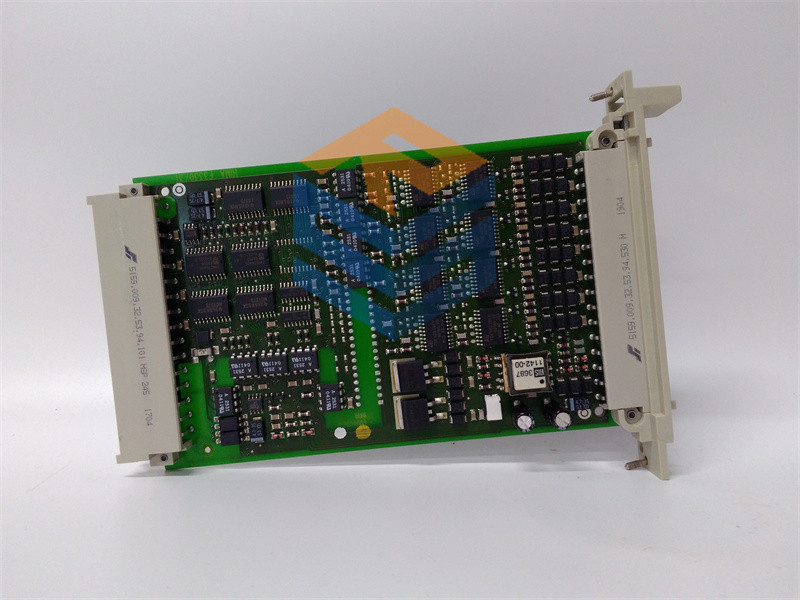

The HIMA F3330 is an 8-channel Digital Output Module designed for safety-related applications within HIMA’s HIQuad Programmable Electronic System (PES). It is a critical component for safely controlling actuators and final elements in industrial processes where functional safety is paramount.
This module provides 8 independent digital output channels, typically operating with 24 VDC. It is engineered with robust diagnostics and features like integrated safety shutdown and short-circuit protection to ensure the integrity and reliability of the output signals. The F3330 is certified for high Safety Integrity Levels (SIL), commonly SIL 3 (Safety Integrity Level 3) according to IEC 61508, IEC 61511, and IEC 62061, as well as Cat. 4 and PL e (EN ISO 13849-1).
اسم المنتج (Product Name)
HIMA F3330 – وحدة إخراج رقمي (Digital Output Module)
وصف المنتج (Product Description)
تُعد HIMA F3330 وحدة إخراج رقمي ذات 8 قنوات، وهي جزء أساسي من أنظمة السلامة الآلية (SIS) من HIMA، وتحديداً ضمن سلسلة HIQuad (مثل H41q و H51q). وظيفتها الأساسية هي تلقي الأوامر من وحدة المعالجة المركزية (CPU) لنظام السلامة وتنشيط (أو إلغاء تنشيط) الأجهزة النهائية في الميدان بطريقة آمنة وموثوقة. تشمل هذه الأجهزة الصمامات الكهرومغناطيسية (solenoid valves)، وأجهزة الإنذار، والمرحلات، والمحركات، وغيرها من المعدات التي يجب التحكم فيها بأمان لضمان سلامة العمليات الصناعية.
تتميز الوحدة بتصميمها المتين والموثوق، حيث توفر 8 قنوات إخراج منفصلة، كل منها قادر على التعامل مع تيار يصل إلى 500 مللي أمبير (mA) وحماية من الدائرة القصيرة. تُستخدم الوحدة لتحميلات مقاومة أو حثية، ويمكنها تشغيل مصابيح (lamps) حتى 4 واط. من أبرز ميزاتها التحكم الآمن في الإيقاف (integrated safety shutdown) والعزل الآمن (safe isolation)، مما يضمن أن الوحدة قادرة على الانتقال إلى حالة آمنة في حالة حدوث عطل، ويمنع انتشار الأعطال الكهربائية.
تُصنف HIMA F3330 لمستويات أمان عالية جدًا، حيث أنها معتمدة حتى SIL 3 (Safety Integrity Level 3) وفقًا لمعايير السلامة الوظيفية الدولية IEC 61508، IEC 61511، و IEC 62061. كما أنها تلبي متطلبات Cat. 4 و PL e (Performance Level e) وفقًا لـ EN ISO 13849-1. تُسهم هذه الشهادات في تقليل مخاطر الفشل الخطير وتجعلها مناسبة للتطبيقات الأكثر حساسية وحرجية في الصناعة. تحتوي الوحدة أيضًا على تشخيصات مدمجة ومؤشرات LED للحالة تسهل عملية مراقبة التشغيل وتحديد الأعطال.
الميزات الأساسية والفوائد
- 8 قنوات إخراج رقمي: توفر قدرة تحكم متعددة لأجهزة مختلفة.
- تشغيل 24 VDC: متوافقة مع جهود التشغيل الصناعية الشائعة.
- حماية من الدائرة القصيرة (Short-circuit proof): لكل مخرج، مما يحمي الوحدة والمعدات المتصلة.
- عزل آمن (Safe isolation): يضمن الفصل الكهربائي بين المخارج ونظام التحكم.
- إيقاف تشغيل آمن مدمج (Integrated safety shutdown): يضمن انتقال المخارج إلى حالة آمنة في حالة حدوث عطل.
- تشخيصات شاملة: تراقب حالة المخارج وتُبلغ عن أي أعطال أو شذوذات.
- مؤشرات LED للحالة: تُوفر إشارات مرئية فورية لحالة كل مخرج وحالة الوحدة العامة.
- معتمدة لـ SIL 3 (IEC 61508): تلبي أعلى معايير السلامة الوظيفية، مما يضمن أداءً موثوقًا في التطبيقات الحرجة.
- مناسبة للأحمال المقاومة والحثية: مرونة في التعامل مع أنواع مختلفة من الأجهزة النهائية.
بارامترات المنتج (Product Parameters)
- عدد القنوات: 8 قنوات إخراج رقمي.
- جهد الإخراج الاسمي: 24 VDC.
- التيار الأقصى لكل قناة: 500 mA (0.5 أمبير).
- القدرة القصوى للحمل (Resistive/Inductive): حتى 12 W (لكل قناة، يعتمد على التيار).
- القدرة القصوى للمصابيح: حتى 4 W.
- مقاومة الخط المسموح بها (دخول + خروج): بحد أقصى 11 أوم.
- انخفاض الجهد الداخلي: بحد أقصى 2 فولت عند حمل 500 مللي أمبير.
- نقطة تشغيل تيار الدائرة القصيرة: عادة من 0.75 إلى 1.5 أمبير.
- تيار التسرب عند الإخراج: بحد أقصى 350 ميكرو أمبير (µA).
- جهد الإخراج عند إعادة الضبط (reset): بحد أقصى 1.5 فولت.
- زمن استجابة الإخراج (Response Time): عادة < 1 مللي ثانية (ms).
- زمن إشارة الاختبار: بحد أقصى 200 ميكرو ثانية (µs).
- جهد التشغيل (داخلي): 5 VDC (من اللوحة الخلفية للنظام) و 24 VDC (لتغذية المخارج).
- استهلاك التيار (5VDC): عادة 110 mA.
- استهلاك التيار (24VDC): عادة 180 mA (حمل إضافي).
المواصفات (Specifications)
| الميزة التقنية | القيمة |
|---|---|
| اسم المنتج | HIMA F3330 |
| الشركة المصنعة | HIMA Paul Hildebrandt GmbH |
| نوع المنتج | وحدة إخراج رقمي (Digital Output Module) |
| التوافق مع النظام | HIMA HIQuad PES (H41q, H51q) |
| مستويات السلامة المعتمدة | SIL 3 (IEC 61508, IEC 61511, IEC 62061) |
| Cat. 4, PL e (EN ISO 13849-1) | |
| عدد القنوات | 8 قنوات إخراج رقمي (مفتاح جانبي مرتفع – High-side switch) |
| جهد الإخراج | 24 VDC |
| تيار الخرج لكل قناة | 0.5 A (500 mA) |
| حماية المخارج | حماية من الدائرة القصيرة، حماية من الحمل الزائد، مراقبة انخفاض الجهد |
| عزل كهربائي | نعم، عزل آمن |
| وظائف التشخيص | قراءة إشارة الإخراج، اكتشاف الدائرة القصيرة/المفتوحة، اختبار التشغيل |
| مؤشرات الحالة | مؤشرات LED لكل قناة ولحالة الوحدة العامة |
| درجة حرارة التشغيل | 0°C إلى +60°C (لبعض الإصدارات، قد يكون هناك نطاق أوسع مثل -25°C إلى +70°C) |
| درجة حرارة التخزين | -40°C إلى +85°C |
| الرطوبة النسبية | 5% إلى 95% RH (بدون تكاثف) |
| عامل الشكل | 4 TE (وحدة عرض قياسية لرف HIQuad) |
| الأبعاد التقريبية | الارتفاع: 128 ملم، العرض: 20 ملم، العمق: 186 ملم (قد تختلف قليلاً) |
| الوزن التقريبي | 0.14 كجم – 0.3 كجم |
| التركيب | في رفوف النظام HIMA HIQuad |
| برمجيات ذات صلة | ELOP II Factory (للتكوين والبرمجة)   |
