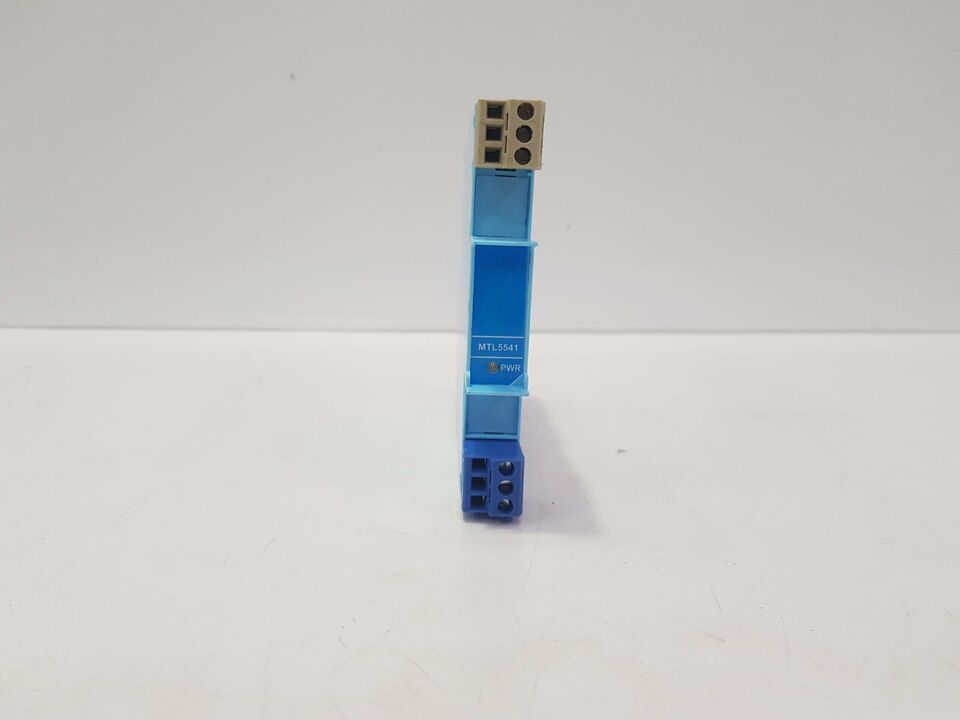

MTL MTL5541

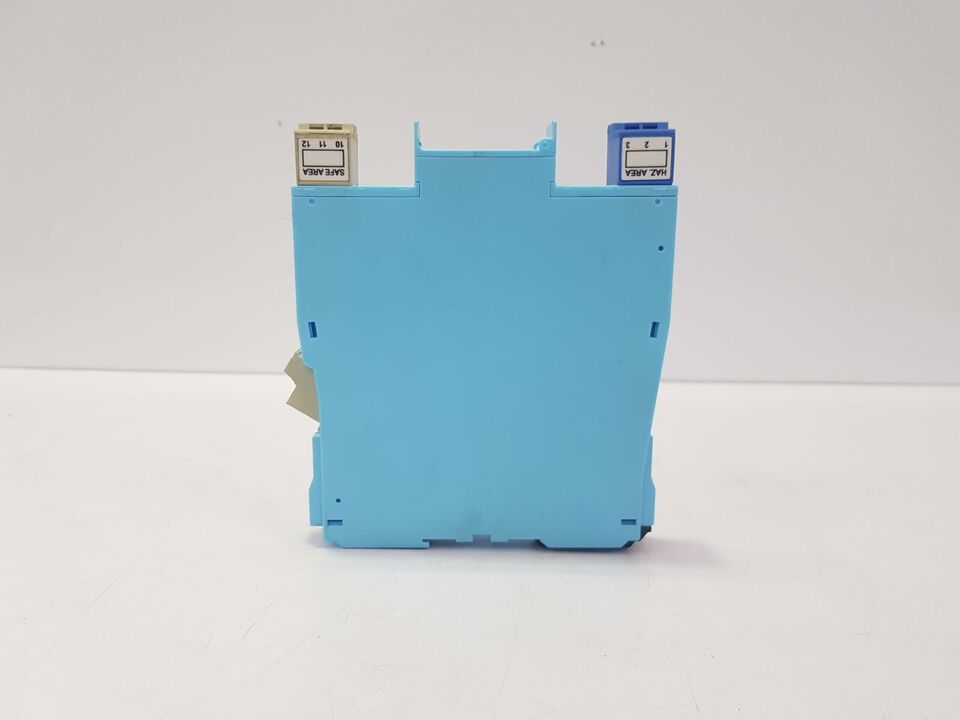

⁦MTL MTL5541⁩ - الصورة ⁦2⁩
⁦MTL MTL5541⁩ - الصورة ⁦3⁩

MTL MTL5541

MTL MTL5541: أداء لا يُعلى عليه في أصعب الظروف

إن MTL MTL5541 ليست مجرد وسيط؛ إنها حارس أمين للإشارة والسلامة. في بيئات تتراوح فيها المخاطر من الانفجارات إلى التداخل الكهرومغناطيسي، تعد هذه الوحدة حلاً متكاملاً يضمن استمرارية العمليات وسلامة الأفراد. بصراحة، إنها توفر راحة البال التي لا تقدر بثمن لمهندسي السلامة والتشغيل.

العزل الجلفاني: الحصن ضد المخاطر

الميزة الأبرز لـ MTL MTL5541 هي قدرتها على توفير العزل الجلفاني (Galvanic Isolation) بين الدوائر في المنطقة الخطرة وتلك في المنطقة الآمنة. هذا يعني عدم وجود مسار مباشر للتيار الكهربائي بين الدائرتين، مما يمنع انتقال أي طاقة زائدة أو خطأ من المنطقة الآمنة إلى المنطقة الخطرة. فكر في الأمر كجدار غير مرئي وقوي يضمن أن أي مشكلة كهربائية في جانب واحد لن تؤثر على الجانب الآخر، وهو ما يقلل بشكل كبير من مخاطر الاشتعال في البيئات الخطرة. هذا الأمر حيوي في الامتثال لمعايير السلامة الصارمة مثل ATEX و IECEx.

دعم HART: الاتصال الذكي

في الصناعة الحديثة، أصبحت أجهزة الإرسال “الذكية” التي تدعم بروتوكول HART (Highway Addressable Remote Transducer) منتشرة على نطاق واسع. تسمح هذه الأجهزة بتمرير بيانات تشخيصية وتكوينية على نفس حلقة تيار الـ 4-20mA دون تعطيل إشارة القياس الأساسية. تُعد MTL MTL5541 متوافقة تمامًا مع HART، مما يعني أنها لا تقوم فقط بتكرار إشارة الـ 4-20mA، بل تسمح أيضًا بإشارات اتصال HART ثنائية الاتجاه بالمرور عبرها. هذا يتيح للمشغلين وفنيي الصيانة الوصول إلى معلومات غنية من الأجهزة الميدانية دون الحاجة إلى الذهاب إلى الموقع، مما يزيد من الكفاءة ويقلل المخاطر.

تغذية الطاقة للمرسل: كفاءة وسهولة

تقوم الوحدة بتوفير طاقة تيار مستمر (DC) عائمة لأجهزة الإرسال ذات السلكين أو الثلاثة أسلاك في المناطق الخطرة. هذا يزيل الحاجة إلى مصادر طاقة منفصلة في تلك المناطق، مما يبسط عملية الأسلاك والتركيب. إنها حل شامل لتوفير الطاقة ونقل الإشارة في حزمة واحدة مدمجة.

احصل على عرض أسعار
التصنيف:

الوصف

MTL MTL5541: الجسر الآمن بين عالم الخطر والتحكم

MTL MTL5541: حماية موثوقة ونقل إشارة دقيق للعمليات الصناعية

MTL MTL5541: عزل جوهري لضمان السلامة الوظيفية في المناطق الخطرة

MTL MTL5541: تأمين بيانات العمليات الحيوية بأعلى معايير الأمان
MTL MTL5541: أساس لأنظمة التحكم التي لا تقبل المساومة على السلامة

####### MTL MTL5541: توفير الطاقة وتكرار الإشارة بدقة في بيئات التحدي

######## MTL MTL5541: التقنيات المتقدمة لحماية الاستثمارات البشرية والمادية

######### MTL MTL5541: ضمان استمرارية التشغيل من خلال عزل فعال للإشارات

########## MTL MTL5541: ركيزة أساسية لأتمتة آمنة وفعالة

########### MTL MTL5541: حلول عزل مبتكرة لمستقبل صناعي آمن

وحدة تغذية الطاقة المكررة MTL MTL5541 – درعك في المناطق الخطرة

في عالم الأتمتة الصناعية، توجد مناطق تُصنف على أنها “خطرة” بسبب وجود غازات قابلة للاشتعال، أبخرة، أو غبار. أي شرارة صغيرة أو طاقة زائدة يمكن أن تؤدي إلى كارثة. هنا يأتي دور MTL MTL5541. هذه الوحدة هي في جوهرها جهاز عزل جوهري آمن (Intrinsically Safe Isolator) يعمل كحاجز بين المعدات الموجودة في هذه المناطق الخطرة (مثل أجهزة استشعار درجة الحرارة أو الضغط) وأنظمة التحكم الموجودة في المناطق “الآمنة”.

تصور جهاز استشعار يقيس الضغط في خط أنابيب للغاز داخل منطقة خطرة. يحتاج هذا المستشعر إلى الطاقة ليعمل، ويحتاج إلى إرسال بياناته إلى غرفة التحكم. MTL MTL5541 توفر الطاقة اللازمة للمستشعر بطريقة “آمنة جوهريًا” – أي أنها تحد من الطاقة الكهربائية بحيث تكون غير كافية أبدًا لإحداث شرارة أو رفع درجة الحرارة إلى مستوى الاشتعال. وفي نفس الوقت، تستقبل الوحدة إشارة الـ 4-20mA من المستشعر وتكررها بدقة إلى نظام التحكم في المنطقة الآمنة، مع عزل كهربائي كامل بين الدائرتين. هذا يضمن حماية قصوى مع الحفاظ على تدفق البيانات الحيوية.

أهم المعلمات:

  • النوع: وحدة تغذية طاقة مكررة (Repeater Power Supply) وعازل جوهري آمن.
  • الوظيفة الأساسية: توفير طاقة آمنة لأجهزة الإرسال في المناطق الخطرة وتكرار إشارات 4-20mA.
  • دعم الاتصال: متوافق مع أجهزة إرسال HART ثنائية وثلاثية الأسلاك (2-wire and 3-wire HART transmitters)، مما يتيح الاتصال ثنائي الاتجاه على حلقة الـ 4-20mA.
  • السلامة: معتمدة للاستخدام في المناطق الخطرة (مثل Zone 0, Div. 1 Group A) وقادرة على تحقيق مستويات SIL 2/3 (Safety Integrity Level) في تطبيقات السلامة الوظيفية.

MTL MTL5541: أداء لا يُعلى عليه في أصعب الظروف

إن MTL MTL5541 ليست مجرد وسيط؛ إنها حارس أمين للإشارة والسلامة. في بيئات تتراوح فيها المخاطر من الانفجارات إلى التداخل الكهرومغناطيسي، تعد هذه الوحدة حلاً متكاملاً يضمن استمرارية العمليات وسلامة الأفراد. بصراحة، إنها توفر راحة البال التي لا تقدر بثمن لمهندسي السلامة والتشغيل.

العزل الجلفاني: الحصن ضد المخاطر

الميزة الأبرز لـ MTL MTL5541 هي قدرتها على توفير العزل الجلفاني (Galvanic Isolation) بين الدوائر في المنطقة الخطرة وتلك في المنطقة الآمنة. هذا يعني عدم وجود مسار مباشر للتيار الكهربائي بين الدائرتين، مما يمنع انتقال أي طاقة زائدة أو خطأ من المنطقة الآمنة إلى المنطقة الخطرة. فكر في الأمر كجدار غير مرئي وقوي يضمن أن أي مشكلة كهربائية في جانب واحد لن تؤثر على الجانب الآخر، وهو ما يقلل بشكل كبير من مخاطر الاشتعال في البيئات الخطرة. هذا الأمر حيوي في الامتثال لمعايير السلامة الصارمة مثل ATEX و IECEx.

دعم HART: الاتصال الذكي

في الصناعة الحديثة، أصبحت أجهزة الإرسال “الذكية” التي تدعم بروتوكول HART (Highway Addressable Remote Transducer) منتشرة على نطاق واسع. تسمح هذه الأجهزة بتمرير بيانات تشخيصية وتكوينية على نفس حلقة تيار الـ 4-20mA دون تعطيل إشارة القياس الأساسية. تُعد MTL MTL5541 متوافقة تمامًا مع HART، مما يعني أنها لا تقوم فقط بتكرار إشارة الـ 4-20mA، بل تسمح أيضًا بإشارات اتصال HART ثنائية الاتجاه بالمرور عبرها. هذا يتيح للمشغلين وفنيي الصيانة الوصول إلى معلومات غنية من الأجهزة الميدانية دون الحاجة إلى الذهاب إلى الموقع، مما يزيد من الكفاءة ويقلل المخاطر.

تغذية الطاقة للمرسل: كفاءة وسهولة

تقوم الوحدة بتوفير طاقة تيار مستمر (DC) عائمة لأجهزة الإرسال ذات السلكين أو الثلاثة أسلاك في المناطق الخطرة. هذا يزيل الحاجة إلى مصادر طاقة منفصلة في تلك المناطق، مما يبسط عملية الأسلاك والتركيب. إنها حل شامل لتوفير الطاقة ونقل الإشارة في حزمة واحدة مدمجة.

التصميم المدمج والتثبيت السهل: توفير للمساحة والوقت

تتميز وحدات MTL5500 بتصميم نحيف وتركيب على قضبان DIN، مما يجعلها سهلة التركيب في الخزانات الصناعية ذات المساحة المحدودة. هذا التصميم الموفر للمساحة لا يقلل فقط من تكاليف التركيب ولكنه يبسط أيضًا الصيانة المستقبلية. كل وحدة مزودة بموصلات إشارة وطاقة قابلة للفك، مما يسهل عمليات الأسلاك والتوصيل.

| المواصفات التقنية الرئيسية لـ MTL MTL5541 | | | :—————————————– | :——————————————— | | الشركة المصنعة | MTL (Measurement Technology Limited), جزء من Eaton | | نوع المنتج | وحدة تغذية طاقة مكررة (Repeater Power Supply) وعازل جوهري آمن (IS Barrier) | | عدد القنوات | قناة واحدة | | الإدخال من المنطقة الخطرة | 4-20mA من مرسل ثنائي أو ثلاثي الأسلاك، متوافق مع HART | | الخرج إلى المنطقة الآمنة | 4-20mA (مكرر للإشارة) | | العزل | عزل جلفاني بين الدوائر الخطرة والآمنة ومصدر الطاقة | | جهد التغذية (للوحدة) | 20-35V DC | | معايير السلامة | معتمدة لـ Zone 0, IIC, T4-6 (hazardous area)؛ قادرة على SIL 3 (في تكوينات معينة) | | درجة حرارة التشغيل | -20°C إلى +60°C | | التركيب | DIN Rail Mounting | | مؤشرات LED | مؤشر طاقة أخضر | | مقاومة الحمل في المنطقة الآمنة | 0 إلى 450 أوم عند 20mA (نموذجي) |

مجالات التطبيق: حيث السلامة هي الأولوية القصوى

تُعد MTL MTL5541 حلاً أساسيًا في الصناعات التي تحتوي على مناطق خطرة وتتطلب أقصى درجات السلامة والموثوقية. تشمل هذه الصناعات على سبيل المثال لا الحصر:

  • النفط والغاز: في منصات الحفر، مصافي التكرير، محطات الضخ، وخطوط الأنابيب، حيث يوجد خطر تسرب الغازات القابلة للاشتعال.
  • الصناعات الكيميائية والبتروكيماوية: في المصانع التي تتعامل مع مواد كيميائية متطايرة أو قابلة للاشتعال.
  • توليد الطاقة: في محطات الطاقة التي تستخدم الوقود الذي يُحتمل أن يكون خطراً، أو في مناطق تخزين الوقود.
  • صناعة الأدوية: في مناطق معينة حيث يتم التعامل مع المذيبات القابلة للاشتعال.
  • صناعة الأغذية والمشروبات: في مناطق معينة تحتوي على أبخرة كحولية أو غبار قابل للاشتعال (مثل مطاحن الدقيق).

هي الحل الأمثل لربط أجهزة الإرسال الميدانية في هذه البيئات بأنظمة التحكم بأمان وكفاءة.

القيمة المضافة: السلامة والذكاء التشغيلي

تكمن القيمة الحقيقية لـ MTL MTL5541 في الجمع بين السلامة المطلقة والذكاء التشغيلي. إنها لا تحمي فقط من الكوارث المحتملة، بل تُمكّن أيضًا من تدفق البيانات المهمة وتحسين عمليات المراقبة والتحكم. بالنسبة للمهندسين ومديري المصانع، هذا يعني تقليل المخاطر التشغيلية، زيادة وقت التشغيل، والقدرة على استخدام الأجهزة الذكية للحصول على رؤية أعمق لعملياتهم. إنه استثمار ضروري لضمان بيئة عمل آمنة ومرافق إنتاج فعالة.

المنتجات ذات الصلة

نظرًا لأن MTL MTL5541 هي وحدة عزل آمنة جوهريًا وتغذية طاقة مكررة، فإن المنتجات ذات الصلة تندرج ضمن فئات الأجهزة الميدانية في المناطق الخطرة، وأجهزة العزل الأخرى، وأنظمة التحكم:

  • أجهزة إرسال 4-20mA (Transmitters):
    • أجهزة إرسال الضغط/درجة الحرارة/التدفق (Pressure/Temperature/Flow Transmitters): أي جهاز إرسال 2-wire أو 3-wire 4-20mA، خاصة تلك المتوافقة مع HART والمُعتمدة للمناطق الخطرة (مثل Rosemount, Yokogawa, Endress+Hauser)، هي أجهزة تكمل عمل MTL5541.
  • عوازل MTL الأخرى (Other MTL Isolators):
    • MTL5544: وهي نسخة ثنائية القناة من MTL5541، تقوم بنفس الوظيفة لقناتين منفصلتين.
    • MTL5541A: نسخة أخرى من MTL5541 تدعم أجهزة الإرسال المزودة بمصدر طاقة منفصل (4-wire transmitters) وتسمح أيضًا باتصالات HART.
    • سلسلة MTL5500 بأكملها: تتضمن هذه السلسلة مجموعة واسعة من العوازل لمختلف تطبيقات الإدخال/الإخراج (مثل الإدخال الرقمي، الإخراج الرقمي، RTD، المزدوجات الحرارية) والتي تشترك في نفس الفلسفة الأمنية وتصميم تركيب DIN Rail.
  • أنظمة التحكم (Control Systems):
    • أنظمة DCS (Distributed Control Systems): مثل Emerson DeltaV, Honeywell Experion PKS, Yokogawa CENTUM VP. هذه الأنظمة هي التي تستقبل الإشارات المعزولة من MTL5541 وتعالجها للتحكم في العمليات.
    • أنظمة PLC (Programmable Logic Controllers): مثل Siemens S7 series, Rockwell ControlLogix. غالبًا ما تستخدم وحدات PLC في تطبيقات أصغر أو أكثر تخصصًا، وتستفيد أيضًا من الحواجز الآمنة جوهريًا مثل MTL5541.
  • حواجز آمنة جوهريًا من شركات أخرى (Other IS Barriers):
    • Pepperl+Fuchs K-System Barriers: منافس رئيسي لـ MTL، يقدم مجموعة واسعة من الحواجز الجلفانية بنفس الوظيفة الأساسية للعزل وحماية المناطق الخطرة.
    • Phoenix Contact MACX Analog Isolation Amplifiers: يقدمون أيضًا حلول عزل للإشارات التناظرية، وإن كانت بعضها لا تركز بنفس القدر على شهادة السلامة الجوهرية الصارمة مثل MTL.

هل لديك أي أسئلة أخرى حول كيفية عمل هذه الوحدة في تطبيق معين أو مقارنتها بحلول أخرى؟
