عناوين SEO مُحسّنة:
- VIBRO-METER VM600-CSA 204-040-100-211: نظام رف (Rack) حماية ومراقبة الآلات.
- VIBRO-METER VM600-CSA: هيكل نظام 6U لمراقبة الاهتزاز.
- VM600-CSA 204-040-100-211: رف حماية الآلات المعتمد من CSA.
- VM600 VMEbus Rack: حلول المراقبة الصناعية.
- VIBRO-METER VM600: نظام حماية الآلات الحرجة.
- VIBRO-METER 204-040-100-211: رف قياسي 19 بوصة لوحدات VM600.
- VM600 System Rack: للتربينات، والمضخات، والضواغط.
- VIBRO-METER VM600Mk2/VM600: أنظمة مراقبة الحالة والاهتزاز.
وصف موجز للمنتج:

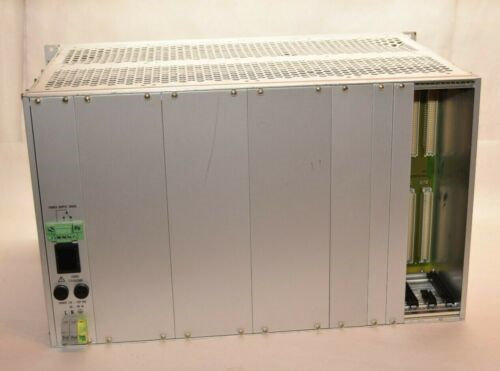

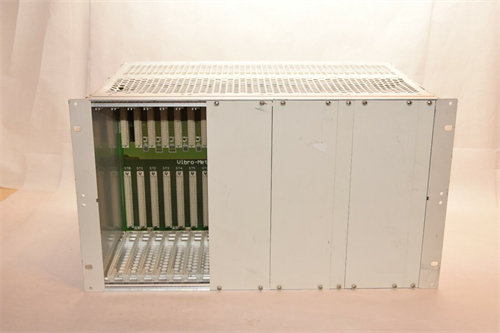

الـ VIBRO-METER VM600-CSA 204-040-100-211 هو عبارة عن نظام رف (System Rack) قياسي بحجم 19 بوصة وارتفاع 6U، مُصمم لاستضافة الوحدات الإلكترونية (البطاقات) لسلسلة أنظمة Vibro-Meter VM600 لحماية ومراقبة الآلات. يُعرف هذا الرف بمتانته وموثوقيته، ويوفر بيئة آمنة ومنظمة لوحدات المعالجة والإدخال/الإخراج والطاقة. اللاحقة “-CSA” في رقم الطراز تشير على الأرجح إلى اعتماده لسلامة المنتجات الكهربائية في أمريكا الشمالية (cCSAus)، مما يجعله مناسبًا للتطبيقات الصناعية الحرجة في تلك المناطق. يُعد هذا الرف أساس نظام VM600 المتكامل لمراقبة اهتزاز الآلات، وسرعتها، وإزاحتها، ودرجة حرارتها، والضغط الديناميكي، وغيرها من المعاملات الهامة.
- نوع الوحدة: نظام رف (System Rack) / هيكل.
- الشركة المصنعة: Vibro-Meter (الآن جزء من Meggitt Sensing Systems / Parker Meggitt).
- الوظيفة الأساسية: استضافة وتوفير البنية التحتية الكهربائية للوحدات الداخلية لنظام VM600 لحماية ومراقبة الآلات.
- الميزات الرئيسية: حجم 19 بوصة، ارتفاع 6U، تصميم متين من الألومنيوم، دعم VMEbus، وإمكانية تركيب ما يصل إلى 12 وحدة معالجة.
تفاصيل المنتج:
تُعد سلسلة VM600 من Vibro-Meter (جزء من Meggitt Sensing Systems، ثم Parker Meggitt) نظامًا متكاملاً ومُصممًا خصيصًا لحماية ومراقبة حالة الآلات الدوارة الحرجة في مجموعة واسعة من الصناعات، مثل محطات الطاقة، وتكرير النفط والغاز، والمرافق الصناعية الكبيرة. الـ VIBRO-METER VM600-CSA 204-040-100-211 هو العمود الفقري المادي الذي يجمع مكونات هذا النظام معًا.
تخيل أنك تُدير محطة توليد طاقة بها توربينات غازية وبخارية ضخمة، ومولدات كهرباء، ومضخات، وضواغط. أي عطل في هذه الآلات قد يُسبب خسائر فادحة في الإنتاج وأضراراً بيئية، بالإضافة إلى مخاطر على سلامة العاملين. تُوفر أنظمة مثل VM600 الحماية الضرورية من خلال المراقبة المستمرة لمؤشرات الأداء الرئيسية مثل الاهتزاز (الذي يُشير إلى اختلال التوازن أو التآكل)، والسرعة، والإزاحة المحورية (التي تُشير إلى تحركات عمود الدوران)، ودرجة الحرارة.
الرف VM600-CSA 204-040-100-211 يُقدم البيئة اللازمة لهذه المراقبة الحيوية:
1. هيكل مادي قوي وقياسي: * الحجم والتصميم: هو رف قياسي بحجم 19 بوصة وارتفاع 6U (أي 6 وحدات رف، حوالي 10.5 بوصة أو 26.67 سم). هذا التصميم يجعله متوافقًا مع خزائن الرفوف الصناعية القياسية، مما يسهل التركيب في غرف التحكم أو بالقرب من الآلات. * البناء: يتميز ببناء قوي من الألومنيوم، مما يجعله مناسبًا للبيئات الصناعية القاسية التي قد تتعرض فيها للملوثات أو الاهتزازات الخفيفة. * الاعتماد (CSA): يشير “CSA” إلى حصوله على شهادة cCSAus (CSA Mark for US & Canada)، وهي شهادة هامة تؤكد أن المنتج يلبي معايير السلامة الكهربائية المحددة في أمريكا الشمالية. هذا أمر بالغ الأهمية للتطبيقات الصناعية.
2. استضافة الوحدات الوظيفية: * المرونة الوحداتية: يُوفر الرف مساحة (فتحات) لتركيب ما يصل إلى 12 بطاقة (وحدة) معالجة أحادية العرض لنظام VM600. تُقسم هذه الوحدات إلى فئات رئيسية: * وحدات الحماية (Machinery Protection Modules – MPM): مثل بطاقات MPC4Mk2، التي تُعالج إشارات المستشعرات (الاهتزاز، السرعة، الإزاحة) وتُقارنها بحدود التنبيه والخطورة (Alarm & Danger levels) وتُشغل مرحلات الإغلاق (shutdown relays) إذا تم تجاوز الحدود. * وحدات مراقبة الحالة (Condition Monitoring Modules – CMM): لجمع البيانات عالية الدقة لتحليل الحالة (مثل أطياف FFT) للكشف المبكر عن المشاكل. * وحدات تحكم الرف والاتصالات (Rack Controller and Communications Interface Modules): لتوفير الاتصال بواجهة المستخدم (HMI) وأنظمة DCS/PLC الأكبر. * وحدات الإدخال/الإخراج (Input/Output Modules – I/O): تُركب في الجزء الخلفي من الرف وتُوفر نقاط الاتصال للمستشعرات الخارجية، والمخرجات التناظرية، والمرحلات. * اللوحة الخلفية (Backplane): يحتوي الرف على لوحة خلفية مدمجة (غالبًا ما تدعم VMEbus) تُوفر التوصيلات الكهربائية اللازمة بين جميع الوحدات المُركبة، بما في ذلك توزيع الطاقة، ونقل الإشارات الخام (Raw signals)، وإشارات السرعة (Tacho bus)، ومخارج الجامع المفتوح (Open Collector bus)، وغيرها.
3. نظام الطاقة: * يُمكن للرف استضافة وحدة أو وحدتين لتزويد الطاقة (مثل RPS6U) لتلبية متطلبات الطاقة لجميع الوحدات المُركبة. * في التكوينات ذات وحدتي طاقة، يُمكن تحقيق الازدواجية المتصالبة (Crossed Redundancy)، مما يعني أنه في حالة فشل وحدة طاقة واحدة، تستمر الوحدة الأخرى في تزويد النظام بالطاقة، مما يُعزز بشكل كبير من موثوقية النظام الكلية ويمنع التوقف غير المخطط له.
باختصار، الـ VIBRO-METER VM600-CSA 204-040-100-211 ليس مجرد “صندوق”، بل هو عنصر حاسم يضمن التشغيل الموثوق والآمن لنظام حماية ومراقبة الآلات VM600. إنه يُوفر البيئة المادية والكهربائية اللازمة لاستضافة ومعالجة وتحويل البيانات الحيوية من الآلات الدوارة، مما يُساعد على منع الكوارث، وتقليل وقت التوقف عن العمل، وتحسين الكفاءة التشغيلية.
المواصفات الفنية (تقديرية بناءً على كونها رفًا لسلسلة VM600 ABE04x):
نظرًا لأن “204-040-100-211” هو رقم جزء محدد للغاية لرف (chassis) ضمن عائلة VM600-CSA، فإن المواصفات الفنية التالية ستُشير إلى الخصائص العامة لهذا النوع من الرفوف. المواصفات الدقيقة قد تتطلب الرجوع إلى دليل المنتج الخاص بهذا الرقم الفرعي بالذات من Meggitt / Parker Meggitt.
التطبيقات والمجالات:
يُعد الرف VIBRO-METER VM600-CSA 204-040-100-211 جزءًا لا يتجزأ من أنظمة حماية ومراقبة الآلات الحرجة، ويُستخدم في مجموعة واسعة من الصناعات التي تعتمد على تشغيل الآلات الدوارة الكبيرة والمعقدة بأمان وكفاءة.
تخيل أنك تُشرف على عملية في محطة لضخ النفط والغاز. تعمل المضخات والضواغط الكبيرة باستمرار تحت ضغط عالٍ. أي عطل مفاجئ قد يؤدي إلى توقف العمليات، وخسائر مالية ضخمة، ومخاطر بيئية. هنا، يلعب نظام VM600 الذي يستضيفه الرف دورًا حيويًا. إنه يراقب باستمرار اهتزاز العمود الدوار، ودرجة حرارة المحامل، ومستوى الضغط، والسرعة. إذا تجاوز أي من هذه المعاملات الحدود الآمنة، يُشغل النظام إنذارًا (Alert) أو يُصدر أمر إغلاق فوري (Danger/Shutdown) لتجنب حدوث كارثة. هذا الرف المعتمد من CSA يضمن أن النظام يعمل بأمان ويتوافق مع المعايير الصناعية في مناطق مثل أمريكا الشمالية.
دعنا نُفكّر في سيناريوهات أخرى حيث تُستخدم هذه الأنظمة:
- توليد الطاقة:
- التوربينات الغازية والبخارية والمائية: لمراقبة الاهتزاز، الإزاحة المحورية، السرعة، الضغط في غرفة الاحتراق، ودرجة الحرارة للمحافظة على كفاءة وطول عمر هذه الأصول باهظة الثمن.
- المولدات: مراقبة اهتزازات العضو الساكن والعضو الدوار لضمان توليد طاقة مستقر.
- صناعة النفط والغاز:
- الضواغط والمضخات: في خطوط الأنابيب، ومنصات الحفر، ومحطات المعالجة، لمراقبة حالة الأجهزة لضمان التدفق المستمر والآمن.
- وحدات التبريد والمراوح الكبيرة: لضمان التشغيل الفعال وتجنب الأعطال.
- الصناعات الكيميائية والبتروكيماوية:
- في المصانع التي تُنتج المواد الكيميائية، حيث تُستخدم آلات دوارة حساسة وتكون السلامة التشغيلية أمرًا بالغ الأهمية.
- التطبيقات البحرية (السفن والمنصات):
- مراقبة المحركات الرئيسية، والمولدات، والمعدات الدوارة الأخرى على متن السفن الكبيرة ومنصات الحفر.
- المصانع الثقيلة والمعادن:
- لمراقبة المطاحن، والمراوح الصناعية الكبيرة، والمضخات المستخدمة في عمليات التصنيع كثيفة الاستخدام للطاقة.
- السكك الحديدية والسيارات (تطبيقات معينة):
- في أنظمة الاختبار أو المراقبة لآلات كبيرة.
باختصار، يُعد الرف VIBRO-METER VM600-CSA 204-040-100-211 جزءًا لا يتجزأ من حلول المراقبة والحماية الصناعية عالية الموثوقية، مما يضمن التشغيل الآمن والفعال للآلات الدوارة الحرجة في البيئات الأكثر تطلبًا.
المنتجات ذات الصلة:
لفهم وظيفة VIBRO-METER VM600-CSA 204-040-100-211 بشكل أفضل، من المهم النظر إلى المكونات الأخرى التي تعمل جنبًا إلى جنب معها ضمن نظام VM600:
- وحدات تزويد الطاقة RPS6U: هذه الوحدات تُركب داخل الرف VM600-CSA وتُوفر الطاقة اللازمة لجميع الوحدات الإلكترونية. يُمكن تركيب وحدة واحدة أو اثنتين لتحقيق الازدواجية في الطاقة.
- وحدات حماية الآلات (MPC4Mk2): هذه هي بطاقات المعالجة الرئيسية التي تُعالج إشارات المستشعرات الديناميكية (الاهتزاز، السرعة، الإزاحة)، وتقوم بالحسابات، وتُقارن القيم بحدود الإنذار، وتُنشط المخارج المرحلية أو التناظرية.
- وحدات الإدخال/الإخراج (IOC4T, IOC4Mk2): هذه البطاقات تُركب في الجزء الخلفي من الرف وتُوفر الواجهات المادية لتوصيل المستشعرات (مثل مجسات القرب، مقاييس التسارع، مستشعرات السرعة) وتُوفر مخرجات تلامسية (Relay outputs) أو تناظرية (Analog outputs) لأنظمة التحكم الخارجية (مثل DCS أو PLC).
- وحدات تحكم الرف والاتصالات (CPUR2, CPUM): تُوفر هذه الوحدات واجهة الاتصال بين نظام VM600 والشبكات الخارجية أو أنظمة التحكم المركزية.
- وحدات المرحلات (RLC16Mk2): وحدات تُقدم عددًا إضافيًا من المخارج المرحلية القابلة للبرمجة (relay outputs) لتفعيل إجراءات الإغلاق أو الإنذار.
- المستشعرات (Sensors):
- مجسات القرب (Proximity Probes): لقياس الاهتزاز النسبي للعمود الدوار والموضع المحوري (Axial position).
- مقاييس التسارع (Accelerometers): لقياس اهتزازات الهيكل (Casing vibration).
- مستشعرات السرعة (Velocity Transducers): لقياس سرعة اهتزاز الهيكل (قد تُستخدم أيضاً مستشعرات سرعة الدوران – tachometer sensors).
- مستشعرات درجة الحرارة (Temperature Sensors): مثل RTDs أو Thermocouples.
- مستشعرات الضغط الديناميكي (Dynamic Pressure Sensors): لقياس الضغط المتغير، مثل الضغط في غرفة احتراق التوربين الغازي.
- برامج المراقبة: مثل VibroSight®، وهو برنامج Meggitt/Parker Meggitt الذي يُوفر واجهة المستخدم الرسومية (GUI) لعرض البيانات، وتحليل الاتجاهات، وإدارة الإنذارات، وتكوين النظام.
- أنظمة التحكم الموزعة (DCS) والتحكم المنطقي القابل للبرمجة (PLC): تُدمج أنظمة VM600 غالبًا مع هذه الأنظمة الأكبر حجمًا لتوفير نظرة شاملة وتحكم في منشأة صناعية كاملة.
بشكل عام، يُعد الرف VM600-CSA 204-040-100-211 نقطة التجميع المركزية لجميع هذه المكونات، مما يُمكن نظام Vibro-Meter VM600 من أداء وظيفته الأساسية في حماية ومراقبة الآلات الدوارة الحرجة.
