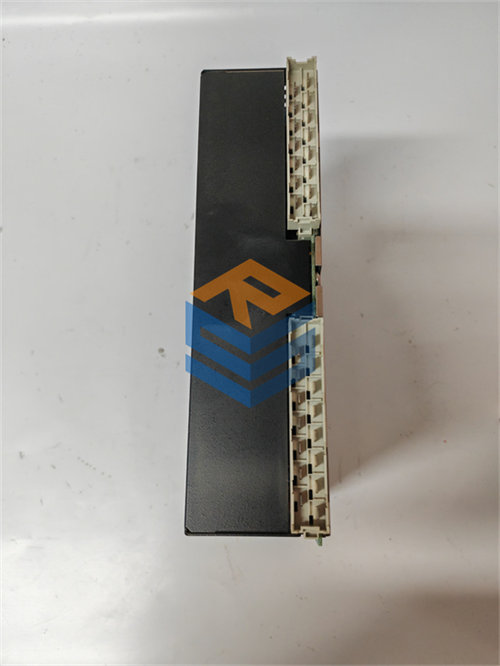

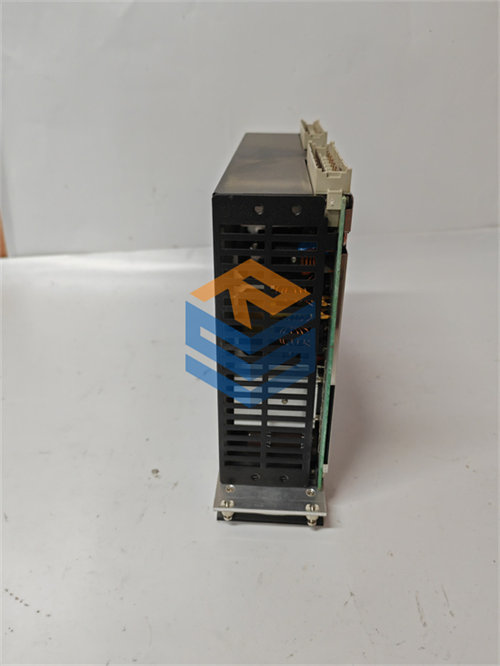

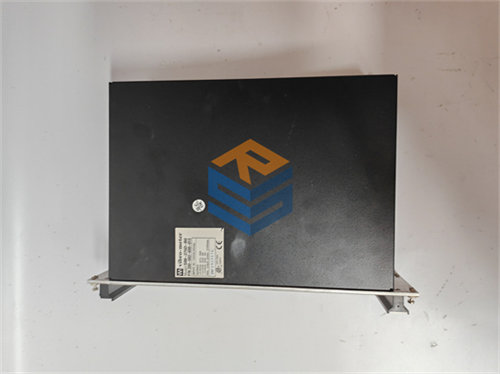

VIBRO-METER VM600 RPS6U 200-582-600-013

الوصف

مرحباً بك في عالم أنظمة حماية الآلات الدقيقة! الـ VIBRO-METER VM600 RPS6U 200-582-600-013 هو مكون حيوي ضمن سلسلة أنظمة Vibro-Meter VM600، وهو يمثل وحدة تزويد الطاقة للرف (Rack Power Supply Unit). تُعد هذه الوحدة أساسية لضمان التشغيل المستمر والموثوق لجميع البطاقات والوحدات المثبتة داخل رف نظام VM600 (مثل طرازات ABE04x).

يُشير “RPS6U” إلى أنه وحدة تزويد طاقة للرف بارتفاع 6U، بينما يُحدد “200-582-600-013” رقم الجزء الدقيق وتكوين الوحدة، بما في ذلك نوع دخل الطاقة المحدد (تيار متردد أو مستمر) ومواصفات الخرج.

عناوين SEO مُحسّنة:

• VIBRO-METER VM600 RPS6U 200-582-600-013: وحدة تزويد طاقة لرف نظام VM600.
• VM600 RPS6U: مزود طاقة 6U لأنظمة حماية ومراقبة الآلات.
• VIBRO-METER 200-582-600-013: وحدة طاقة صناعية لأنظمة المراقبة.
• VM600 Rack Power Supply: حماية من الفشل بفضل الازدواجية الاختيارية.
• VM600 Power Module: موثوقية عالية لتطبيقات الآلات الحرجة.
• VIBRO-METER RPS6U: دخل AC/DC، خرج 5VDC و ±12VDC.
• RPS6U 200-582-600-013: حماية من الجهد الزائد والتيار الزائد.

وصف موجز للمنتج:

الـ VIBRO-METER VM600 RPS6U 200-582-600-013 هو وحدة تزويد طاقة (Power Supply Unit) مصممة خصيصًا لتوفير الطاقة لرفوف نظام Vibro-Meter VM600. تُثبت هذه الوحدة في الجزء الأمامي من رف VM600 (من سلسلة ABE04x) وتُوفر جهد التيار المستمر الثابت (+5 VDC و ±12 VDC) عبر اللوحة الخلفية للرف لجميع الوحدات المثبتة. تتميز الوحدة بميزات حماية مدمجة ضد الجهد الزائد، وقصر الدائرة، والحمل الزائد، وتُدعم خيارات الدخل المتعددة (تيار متردد أو مستمر). يُمكن تركيب وحدة RPS6U واحدة للتشغيل العادي، أو وحدتين لتحقيق ازدواجية في الطاقة (redundancy)، مما يُعزز بشكل كبير من موثوقية واستمرارية النظام في التطبيقات الحرجة.

• نوع الوحدة: وحدة تزويد طاقة لرف النظام (Rack Power Supply Unit).
• الشركة المصنعة: Vibro-Meter (الآن جزء من Meggitt Sensing Systems / Parker Meggitt).
• الوظيفة الأساسية: توفير الطاقة الكهربائية المستقرة لجميع وحدات نظام VM600 المُركبة في الرف.
• الميزات الرئيسية: خيارات دخل واسعة (AC/DC)، مخارج DC متعددة، حماية مدمجة، ودعم ازدواجية الطاقة.

تفاصيل المنتج:

الـ VIBRO-METER VM600 RPS6U 200-582-600-013 يلعب دوراً حاسماً في أي نظام Vibro-Meter VM600 لحماية ومراقبة الآلات. إنه ليس مجرد “مزود طاقة” عادي، بل هو مكون هندسي دقيق مصمم خصيصاً لمتطلبات الأنظمة الصناعية الحرجة التي لا تحتمل التوقف.

تخيل مصنعاً كبيراً يُعتمد فيه على آلات دوارة حساسة مثل التوربينات أو الضواغط العملاقة. أي انقطاع في الطاقة عن نظام المراقبة والحماية الخاص بهذه الآلات يُمكن أن يؤدي إلى أعطال كارثية، خسائر مالية ضخمة، وحتى مخاطر على سلامة العاملين. هنا تبرز أهمية الـ RPS6U. إنه يُوفر شريان الحياة الكهربائي للنظام بأكمله، مما يضمن أن وحدات المراقبة تستمر في تلقي البيانات من المستشعرات، ومعالجتها، واتخاذ قرارات الإغلاق الوقائية عند الضرورة، حتى في ظل ظروف التشغيل الصعبة.

دعنا نُمعن النظر في ميزاته ووظائفه:

1. التكامل مع رف نظام VM600 (ABE04x):

• يُثبت RPS6U في الجزء الأمامي من رف VM600 القياسي بحجم 19 بوصة وارتفاع 6U. يتصل مباشرة باللوحة الخلفية (backplane) للرف عبر موصلين عاليي التيار.
• من خلال هذه اللوحة الخلفية، تُوزع الطاقة التي يُولدها RPS6U إلى جميع بطاقات VM600 الأخرى المُركبة في الرف، مثل وحدات حماية الآلات (MPC4Mk2)، ووحدات مراقبة الحالة (XMC16)، ووحدات الإدخال/الإخراج (IOC4T)، ووحدات التحكم (CPUR2).

2. مخارج طاقة دقيقة ومحمية:

• يُوفر RPS6U مخارج تيار مستمر (DC) منظمة بدقة:
  • +5 VDC: بحد أقصى للتيار يصل إلى 50 أمبير (A)، وهو الجهد الرئيسي الذي يُشغل معظم الدوائر الرقمية في بطاقات VM600.
  • ±12 VDC: تُستخدم هذه الجهود (مثلاً +12 VDC حتى 8 أمبير و -12 VDC حتى 4 أمبير) لتشغيل الدوائر التناظرية الحساسة، ومضخمات الإشارة، والمستشعرات داخل الوحدات.
• يبلغ إجمالي القدرة الخارجة للوحدة حوالي 330 واط (W) في الإصدارات الأحدث.
• يُدمج RPS6U ميزات حماية حيوية لضمان سلامة النظام:
  • حماية من الجهد الزائد (Over-voltage protection): تمنع تلف المكونات في حالة ارتفاع الجهد بشكل غير طبيعي.
  • حماية من قصر الدائرة (Short-circuit protection): تُعطل الوحدة في حالة حدوث قصر لمنع التلف.
  • حماية من الحمل الزائد (Overload protection): تُوقف الوحدة في حالة تجاوز الحمل الحالي قدرتها لمنع ارتفاع درجة الحرارة والتلف.

3. خيارات دخل طاقة واسعة:

• تُتوفر إصدارات مختلفة من RPS6U لدعم نطاقات واسعة من جهود الدخل، سواء كانت تيار متردد (AC) أو تيار مستمر (DC). على سبيل المثال، قد يُدعم الدخل 90 إلى 264 VAC أو نطاقات DC مثل 18 إلى 32 VDC أو 80 إلى 145 VDC. هذا التنوع يجعله مناسبًا للعديد من البيئات الصناعية حول العالم.

4. ازدواجية الطاقة (Power Redundancy) للموثوقية القصوى:

• تُعد هذه الميزة من أهم نقاط قوة RPS6U. يُمكن لرف نظام VM600 أن يُركب وحدة RPS6U واحدة أو اثنتين:
  • وحدة واحدة: تُوفر الطاقة للنظام بالكامل (غير مزدوج).
  • وحدتان: يُمكن تهيئتهما للعمل في وضع الازدواجية (redundancy). في هذا الوضع، إذا فشلت إحدى وحدتي RPS6U (على سبيل المثال، بسبب عطل داخلي أو فقدان مصدر الدخل الخاص بها)، فإن الوحدة الأخرى تتولى تزويد النظام بالكامل بالطاقة بشكل فوري وسلس (100% من متطلبات الطاقة)، دون أي توقف في تشغيل نظام حماية الآلة. هذا أمر حيوي لتطبيقات السلامة الحرجة.
  • يُمكن أيضاً استخدام وحدتي RPS6U في وضع غير مزدوج لدعم عدد أكبر من البطاقات التي تستهلك طاقة أعلى، خاصة في درجات حرارة التشغيل التي تزيد عن 50 درجة مئوية، حيث قد تتطلب مزودات الطاقة تقليلًا في طاقتها (derating).
• تتوفر مؤشرات حالة (Status indicators) ومرحل فحص مزود الطاقة (Power Supply Check Relay) للإشارة إلى أن وحدات RPS6U تعمل بشكل طبيعي، مما يُمكن من المراقبة المستمرة لحالة الطاقة.

باختصار، الـ VIBRO-METER VM600 RPS6U 200-582-600-013 هو مكون متخصص وعالي الأداء، يُوفر الطاقة المستقرة والمحمية لأنظمة VM600. تُعد قدرته على دعم ازدواجية الطاقة ميزة أساسية تُعزز بشكل كبير من موثوقية الأنظمة الحيوية لحماية الآلات، مما يضمن التشغيل الآمن والمستمر حتى في ظل الظروف الصعبة.

المواصفات الفنية:

نظرًا لوجود العديد من الإصدارات الفرعية من RPS6U (تختلف في نطاقات جهد الدخل وقدرة الخرج)، فإن المواصفات التالية تستند إلى البيانات العامة المتاحة لوحدات RPS6U مع التركيز على الميزات الشائعة في الإصدارات الأحدث التي تصل قدرتها إلى 330 واط.

التطبيقات والمجالات:

الـ VIBRO-METER VM600 RPS6U 200-582-600-013 يُستخدم في أي تطبيق يُوظف نظام Vibro-Meter VM600 لحماية ومراقبة الآلات، خاصة تلك التي تتطلب أعلى مستويات الموثوقية وتوافر النظام.

تخيل نفسك تُدير محطة نووية، حيث تُعد السلامة التشغيلية المطلقة أولوية قصوى. تُراقب التوربينات والمضخات ومعدات التبريد باستمرار بواسطة نظام VM600. أي خلل في هذه المكونات يُمكن أن يُشكل تهديدًا خطيرًا. هنا، تُصبح وحدات RPS6U المزدوجة أمرًا حيويًا؛ ففي حال فشل وحدة طاقة واحدة، تضمن الوحدة الأخرى استمرار نظام المراقبة في العمل دون انقطاع، مما يُوفر معلومات حيوية لغرفة التحكم ويُمكن من اتخاذ إجراءات وقائية فورية.

دعنا نُفكّر في سيناريوهات أخرى حيث تُستخدم هذه الوحدة:

• توليد الطاقة (التقليدية والمتجددة):
  • محطات الطاقة الحرارية والنووية والمائية: لتزويد الطاقة لأنظمة مراقبة التوربينات البخارية والغازية والمائية، والمولدات الكبيرة، والمراوح، والمضخات. تُعد الازدواجية في تزويد الطاقة أمرًا بالغ الأهمية هنا.
• صناعة النفط والغاز:
  • خطوط الأنابيب، ومنشآت التكرير، ومنصات الحفر البحرية: لتزويد الطاقة لأنظمة حماية الضواغط والمضخات والمراوح الكبيرة التي تُعالج الهيدروكربونات، حيث تكون السلامة ومنع التسربات أمرًا بالغ الأهمية.
• الصناعات الكيميائية والبتروكيماوية:
  • في المصانع التي تُنتج مواد كيميائية خطرة، حيث تُستخدم آلات دوارة معقدة وتكون أقصى درجات السلامة مطلوبة.
• التطبيقات البحرية:
  • على متن السفن الكبيرة ومنصات الحفر، لتزويد الطاقة لأنظمة مراقبة المحركات الرئيسية والمعدات الدوارة الأخرى في بيئة قاسية.
• صناعة الأسمنت والتعدين:
  • في مراقبة المطاحن الكبيرة، والمراوح، والناقلات التي تتعرض لأحمال وضغوط تشغيل عالية.
• معدات الاختبار والقياس الصناعية:
  • في الأنظمة التي تتطلب مصدراً موثوقاً للطاقة لمعدات الاختبار الحساسة وعالية القيمة.

بشكل عام، الـ VIBRO-METER VM600 RPS6U 200-582-600-013 يُعد مكونًا لا غنى عنه في أي نظام حماية ومراقبة للآلات يُركز على الموثوقية العالية والتوافر المستمر للبيانات الحيوية، مما يُساهم بشكل مباشر في منع التوقف غير المخطط له، وتقليل مخاطر الأعطال الكارثية، وتحسين السلامة والكفاءة التشغيلية.

المنتجات ذات الصلة:

لفهم سياق الـ VIBRO-METER VM600 RPS6U 200-582-600-013، من المهم النظر إلى المكونات الأخرى التي تُشكل نظام VM600 المتكامل:

• رفوف نظام VM600 (System Racks):
  • VM600-ABE04x series (مثل ABE040, ABE042): هذه هي الهياكل بحجم 19 بوصة وارتفاع 6U التي تُركب فيها وحدات RPS6U وجميع بطاقات VM600 الأخرى.
• وحدات حماية الآلات (Machinery Protection Modules – MPM):
  • MPC4Mk2: هذه هي بطاقات المعالجة الرئيسية التي تُعالج إشارات الاهتزاز، السرعة، والإزاحة من المستشعرات، وتُقارنها بحدود الإنذار، وتُنشط مرحلات الإغلاق الوقائي.
• وحدات مراقبة الحالة (Condition Monitoring Modules – CMM):
  • XMC16/XMC24: تُستخدم هذه الوحدات لجمع بيانات عالية الدقة للتحليل المتقدم لحالة الآلة (مثل تحليل الطيف FFT) للكشف المبكر عن المشاكل.
• وحدات الإدخال/الإخراج (Input/Output Modules):
  • IOC4T, IOC4Mk2: تُركب هذه البطاقات في الجزء الخلفي من الرف وتُوفر الواجهات المادية لتوصيل المستشعرات الخارجية وتُقدم مخارج مرحلية أو تناظرية لأنظمة التحكم الأخرى.
• وحدات التحكم في الرف والاتصالات (Rack Controller and Communications Interface Modules):
  • CPUR2, CPUM: تُوفر هذه الوحدات واجهة الاتصال بين نظام VM600 والشبكات الخارجية أو أنظمة التحكم المركزية (DCS/PLC).
• المستشعرات (Sensors):
  • مثل مجسات القرب (Proximity Probes)، مقاييس التسارع (Accelerometers)، مستشعرات السرعة (Velocity Transducers)، مستشعرات درجة الحرارة (Temperature Sensors)، ومستشعرات الضغط الديناميكي (Dynamic Pressure Sensors). تُوصَّل هذه المستشعرات بوحدات الإدخال/الإخراج وتنقل بياناتها إلى وحدات المعالجة داخل الرف.
• برامج المراقبة:
  • VibroSight®: برنامج من Parker Meggitt يُوفر واجهة رسومية للمستخدم (GUI) لعرض البيانات، وتحليل الاتجاهات، وإدارة الإنذارات، وتكوين النظام.
• أنظمة التحكم الموزعة (DCS) والتحكم المنطقي القابل للبرمجة (PLC):
  • تُدمج أنظمة VM600 غالبًا مع هذه الأنظمة الأكبر حجمًا لتوفير نظرة شاملة وتحكم في منشأة صناعية كاملة.

الـ RPS6U هو إذاً جزء حيوي في هذا النظام المتكامل، حيث يضمن حصول كل هذه المكونات على الطاقة اللازمة للعمل بفعالية وكفاءة، خاصةً مع دعم خيارات الازدواجية لتعزيز الموثوقية في التطبيقات الحرجة.
