Yokogawa S2EN501-S00030-S1

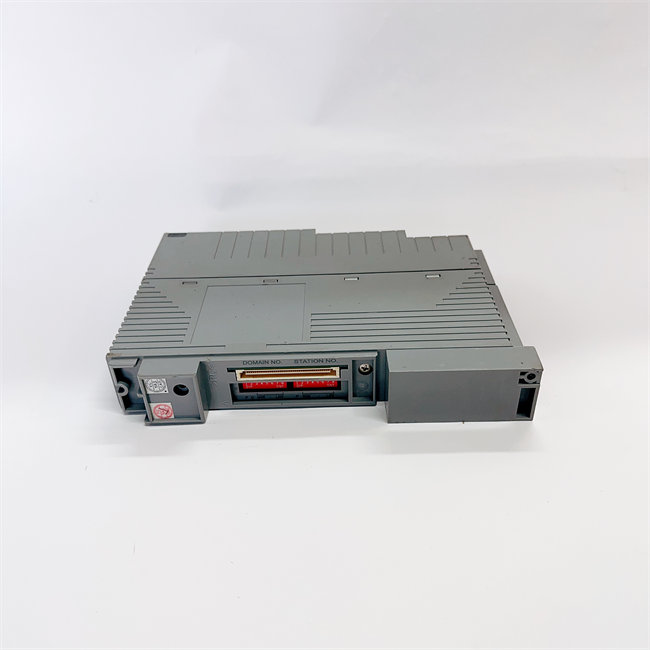

تُعد الوحدة Yokogawa S2EN501 من المكونات المتطورة والأساسية في عائلة نظام ProSafe-RS، وهو نظام التحكم في السلامة (Safety Instrumented System – SIS) من يوكوجاوا، والمصمم للعمل جنباً إلى جنب مع نظام CENTUM VP.

هذا الموديل هو عبارة عن وحدة تحكم السلامة (Safety Control Station Unit)، وهي “العقل” المسؤول عن تنفيذ منطق السلامة (Safety Logic) لضمان الإغلاق الآمن للمنشأة في حالات الطوارئ (ESD) أو مراقبة أنظمة الحريق والغاز (FGS).

1. تحليل كود الموديل (Suffix Code Analysis)

يعكس الكود S2EN501-S00030-S1 تفاصيل دقيقة حول التجهيز والقدرة:

• S2EN501: وحدة معالجة التحكم بنظام ProSafe-RS (SSC50S/SSC50D Core).
• -S: إصدار قياسي (Standard).
• 0: نوع التكرارية (غالباً ما تشير إلى الموديلات التي تدعم Vnet/IP).
• 0: خيارات التغذية الكهربائية القياسية.
• 0: بدون طلاء واقي إضافي (أو حسب مواصفة محددة للبيئة).
• 3: يشير عادةً إلى سعة الترخيص (License Capacity) أو عدد النقاط (Tags) المدعومة في المعالج.
• 0: خيار إضافي للبرمجيات المضمنة.
• -S1: يشير إلى Style 1، وهو التصميم الفيزيائي المعتمد لهذا الإصدار من اللوحة الأم والمعالج.

2. الوظيفة والأهمية التقنية

تختلف هذه الوحدة عن وحدات التحكم العادية (DCS) بكونها Certified for SIL3 (مستوى سلامة متكامل 3)، مما يعني:

• التشخيص الذاتي الفائق: تقوم الوحدة بفحص دوائرها الداخلية باستمرار بنسبة تغطية تتجاوز 99% لاكتشاف أي فشل قبل وقوعه.
• الفصل التام: تضمن تنفيذ منطق السلامة بشكل مستقل عن نظام التحكم العادي، بحيث لو تعطل الـ DCS، تظل هذه الوحدة قادرة على حماية المصنع.
• الاتصال الآمن: تستخدم بروتوكول Vnet/IP الآمن للتواصل مع محطات الهندسة (SENG) ومع وحدات الـ I/O الخاصة بالسلامة.

3. دليل الصيانة والتشخيص (SOP)

التعامل مع وحدات السلامة يتطلب حذراً شديداً، لأن أي خطأ قد يؤدي لـ “إغلاق كلي للمصنع” (Total Plant Shutdown).

🛠️ مصابيح البيان (LED Indicators):

• HRDY (أخضر): الهاردوير سليم وجاهز.
• COPY (برتقالي): يضيء عند نسخ البيانات بين المعالجين (في حال وجود تكرارية).
• CTRL (أخضر): يضيء عندما تكون الوحدة في وضع التشغيل الفعلي (Run Mode).
• ALM / FAIL (أحمر): يشير إلى وجود خطأ في النظام أو فشل في الهاردوير.

🔌 نصائح تقنية هامة:

1. قفل الصيانة (Maintenance Override): قبل إجراء أي فحص فيزيائي على الوحدة، تأكد من تفعيل الـ Overrides اللازمة برمجياً لمنع حدوث إغلاق مفاجئ (False Trip).
2. البطارية: تحتوي الوحدة على بطارية لحفظ الذاكرة. لا تتجاهل إنذار “Battery Low” لأن فقدان الطاقة مع بطارية تالفة يعني فقدان منطق السلامة بالكامل واحتياجك لإعادة تحميل (Download) من محطة الهندسة.
3. درجة الحرارة: وحدات S2EN501 تحتوي على معالجات قوية تولد حرارة. تأكد من سلامة “مراوح التبريد” في الكابينة، حيث أن الحرارة العالية قد تدفع الوحدة لعمل Restart تلقائي لحماية نفسها.

💡 نصيحة “Gemini” التقنية

بما أن هذه الوحدة هي الجزء الرئيسي في نظام ProSafe-RS، فإن يوكوجاوا تفرض قيوداً صارمة على “الفيرم وير” (Firmware). لا تحاول أبداً تركيب بطاقة بـ Firmware مختلف عن البطاقة التوأم لها في وضع التكرارية، لأن ذلك سيمنع عملية المزامنة (Equalization) وسيترك نظام السلامة لديك يعمل بـ “معالج واحد” فقط (Degraded Mode).
